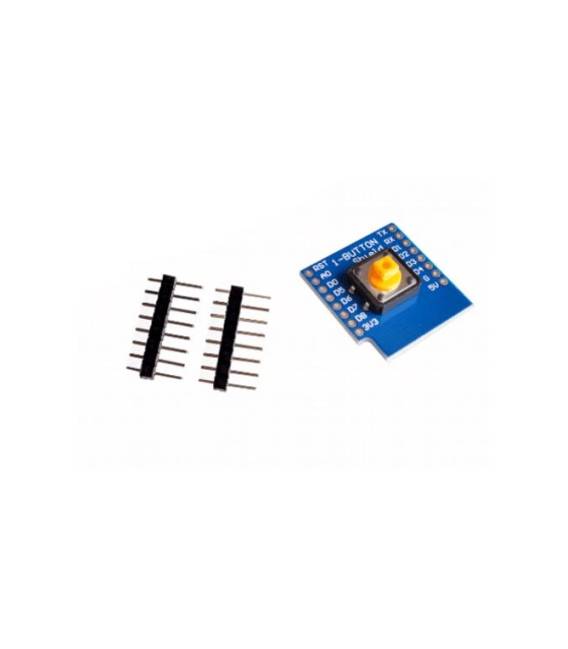

Taktische Mini-Schaltfläche D1

Beschreibung

Was ist das? Die taktische Mini-Schaltfläche D1 ist ein elektronisches Bauteil, das für verschiedene Arten von Schaltkreisen konzipiert ist, insbesondere für Anwendungen, die eine einfache Benutzerschnittstelle erfordern. Sie ist sowohl für Anfänger als auch für erfahrene Makers geeignet.

Funktionen Modell: D1 Maximale Betriebsleistung: siehe Datenblatt Betriebsspannung: siehe Datenblatt

Wozu dient es? Die taktische Mini-Schaltfläche D1 ist ideal für Projekte, die einen robusten und sensiblen Schalter erfordern. Sie kann verwendet werden, um elektronische Geräte zu steuern, einfache Alarmschaltungen zu erstellen oder in jedem anderen Arduino/ESP-Projekt, in dem ein taktiles Schaltwerkstück erforderlich ist.

Anleitung: Wie man die taktische Mini-Schaltfläche D1 verwendet Die taktische Mini-Schaltfläche D1 ist ideal für Projekte, die einen robusten und sensiblen Schalter erfordern. Sie ist für Anfänger und mittlere Makers nützlich.

Was braucht man? Taktische Mini-Schaltfläche D1 Arduino Versorgungskabel 5V Widerstand 10kΩ

Schritt 1. Installieren Sie den Schalter auf dem Schaltkreis, wobei die Kontakte nach oben gerichtet sind.
2. Verbinden Sie die Pins 1 und 2 mit dem Arduino, jeweils an einen digitalen Pin und GND.
3. Verbinden Sie den Pin 3 mit einem analogen Pin des Arduino.
4. Nach der Verbindung überprüfen Sie die Ausgangsspannung im Datenblatt.
5. Laden Sie den folgenden Code in den Arduino hoch.
6. Testen Sie die Funktionalität des Schalters.
7. Fügen Sie einen Widerstand von 10kΩ zwischen dem Pin 3 und VCC hinzu, um die Stabilität zu verbessern.
8. Testen Sie den Schalter erneut.

Beispielskript
„`
int buttonPin = 2;
int ledPin = 13;
int value;
void setup() {
pinMode(buttonPin, INPUT);
pinMode(ledPin, OUTPUT);
}
void loop() {
value = digitalRead(buttonPin);
if (value == HIGH) {
digitalWrite(ledPin, HIGH);
} else {
digitalWrite(ledPin, LOW);
}
}
„`

Mini-Projekt Erstellen Sie einen einfachen Alarmschaltkreis mit der taktischen Mini-Schaltfläche D1 und einem LED. Verbinden Sie den Schalter an einen digitalen Pin und die LED an einen Ausgangspin. Wenn der Schalter gedrückt wird, leuchtet die LED auf.

Häufige Fehler Verbinden Sie den Schalter direkt an einen digitalen Pin ohne Widerstand. Vergessen Sie, die Ausgangsspannung im Datenblatt zu überprüfen. Testen Sie den Schalter nicht nach dem Hinzufügen des Widerstands. Verwenden Sie einen analogen Pin anstelle eines digitalen Pins, um den Schalter zu steuern.

Empfohlene Zubehör LED Widerstand 10kΩ Arduino Versorgungskabel 5V

Häufig gestellte Fragen Wie kann ich die Ausgangsspannung überprüfen? Überprüfen Sie im Datenblatt oder messen Sie mit einem Multimeter.
Kann ich den Schalter mit einem Mikrocontroller verwenden, der nicht Arduino ist? Ja, der Schalter ist kompatibel mit jedem digitalen Mikrocontroller.
Ist der Pin 3 des Schalters erforderlich? Nein, aber er wird empfohlen, um die Stabilität zu verbessern.
