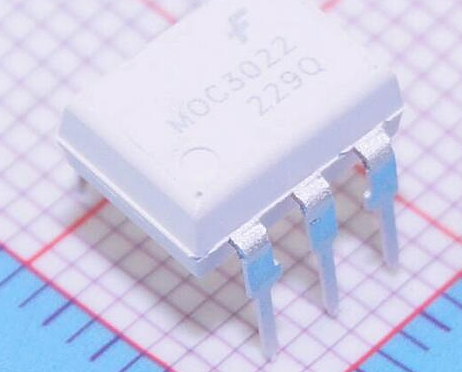

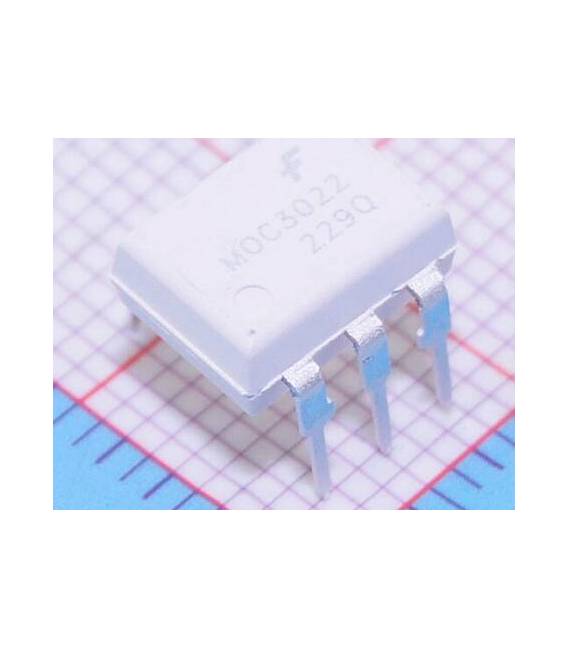

MOC3022 DIP-6

Descrizione

Tutorial: Come usare MOC3022 DIP-6

Il MOC3022 è un optoacoppiatore TRIAC utilizzato per controllare i circuiti a corrente alternata da bassa potenza. È ideale per gli amanti della elettronica che vogliono incorporare funzionalità di controllo di luce o motore in progetti Arduino. Questo componente è particolarmente utile nei progetti dove si necessita di isolamento tra il circuito di controllo e la rete. È adatto per principianti e intermedi che vogliono esplorare i concetti di controllo di corrente alternata in modo sicuro.

Cosa serve

• Arduino uno o compatibile
• LED da 5V
• Resistenza da 220 ohm
• Cavo di connessione

Passi

1. Collega la pin VCC del MOC3022 a 5V dell’Arduino.
2. Collegare la pin IN del MOC3022 alla pin digital 7 dell’Arduino tramite una resistenza da 1k ohm.
3. Connettere il TRIAC (pin OUT) al circuito di controllo, verificando sul datasheet l’alimentazione corretta e la potenza massima.
4. Collegare un LED a terra attraverso una resistenza da 220 ohm.
5. Collegare l’altro capo della resistenza del LED alla pin OUT del MOC3022 per visualizzare il controllo di stato.
6. Scrivere e caricare lo sketch Arduino fornito nel tutorial.

Codice di esempio

void setup() {
  pinMode(7, OUTPUT);
}

void loop() {
  digitalWrite(7, HIGH); // Accende l'LED collegato al MOC3022
  delay(1000);
  digitalWrite(7, LOW); // Spengere l'LED
  delay(1000);
}

Mini-progetto

Creare un sistema di controllo di illuminazione su Arduino utilizzando il MOC3022. Il progetto prevede la gestione di una lampada da 220V tramite un pulsante collegato all’Arduino.

Errori comuni

• Non verificare l’alimentazione corretta e la potenza massima del circuito prima dell’utilizzo.
• Collegare direttamente il TRIAC alla rete senza isolamento.
• Utilizzare una resistenza troppo bassa o alta per il LED.
• Ignorare i limiti di temperatura specificati nel datasheet.

Accessori consigliati

• Arduino Uno R3
• Kit Base Arduino Starter
• LED vari colori e intensità
• Kit Protezione Elettrica

Domande frequenti

Qual è la differenza tra MOC3021 e MOC3022?
Il MOC3022 include un circuito di snervamento integrato, mentre il MOC3021 no.

Posso utilizzare il MOC3022 per controllare motori a corrente alternata?
Sì, ma verificare sul datasheet che la potenza del motore non superi quella massima dell’optoacoppiatore TRIAC.
