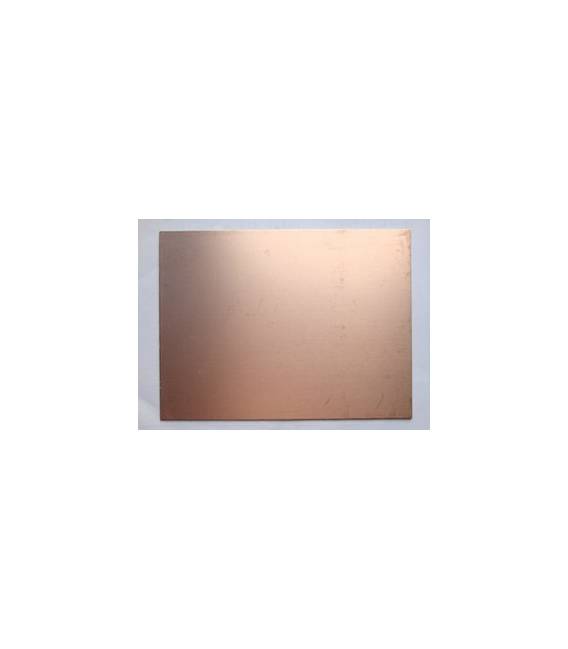

Piastra Ramata Singola Faccia Mis. 10 * 15 CM per Circuiti Stampati

Descrizione

Cos’è

La piastra ramata singola faccia di misura 10×15 cm è un componente essenziale per i maker e gli appassionati di elettronica che desiderano realizzare circuiti stampati personalizzati. Questa base PCB offre una superficie ramata su una sola faccia, permettendo la creazione di prototipi e progetti con alta flessibilità.

Caratteristiche

• Misura: 10×15 cm

A cosa serve

Ideale per realizzare semplici circuiti di illuminazione, progetti piccoli e medi. Può essere utilizzata in combinazione con Arduino o ESP per creare prototipi funzionali.

Tutorial: Come usare Piastra Ramata Singola Faccia Mis. 10 * 15 CM

La piastra ramata singola faccia è un componente fondamentale per i maker che desiderano realizzare circuiti stampati personalizzati. Questo tipo di piastra è ideale sia per progetti piccoli che medi e consente ai principianti e agli intermedi di creare design PCB professionali.

Cosa serve

• raschietto
• acido ferrico
• lavagna protettiva
• stampante laser
• trasferitore termico
• kit di etching

Passi

1. Stampa il layout del circuito su carta con una stampante laser. Verifica sul datasheet per la risoluzione e qualità della stampa.
2. Colloca la carta stampata sopra la piastra ramata, assicurando che sia ben centrata. Utilizza un trasferitore termico per trasferire l’immagine sulla piastra.
3. Rimuovi delicatamente il foglio di carta dal PCB usando acqua calda e uno straccio morbido.
4. Etch la piastra ramata in acido ferrico. Verifica sul datasheet per i tempi corretti di etching.
5. Una volta completato l’etching, lava accuratamente il PCB con acqua fredda fino a quando non si rimuove completamente il rivestimento protettivo.
6. Utilizza un raschietto per rimuovere eventuali residui di rivestimento e pulisci la piastra ramata con alcol etilico.
7. Prepara i fori per le resistenze, condensatori e altri componenti utilizzando uno strumento adeguato come una trivella o un ago.
8. Verifica l’intero PCB per assicurarti che tutte le linee siano chiare e non ci siano cortocircuiti.

Mini-progetto

Realizza un semplice circuito di illuminazione con LED, resistenze e un pulsante su questa piastra ramata. Il progetto dovrebbe richiedere circa 30 minuti.

Errori comuni

• Non utilizzare carta stampante colorata o foto sensibile alla luce.
• Lasciare il PCB in acido ferrico per troppo tempo, causando la rimozione eccessiva della rame.
• Non pulire accuratamente il PCB dopo l’etching, lasciando residui che possono interferire con i componenti.
• Utilizzare un trasferitore termico senza prima applicare una lavagna protettiva.

Accessori consigliati

• Kit di Etching
• Trasferitore Termico
• Raschietto
• Acido Ferrico

Domande frequenti

Come posso proteggere il PCB dopo averlo realizzato?
Utilizza un spray protettivo per applicare una vernice resistente all’umidità e alla corrosione.

Posso utilizzare carta stampante qualsiasi con questo metodo?
No, è consigliato usare carta stampante laser specifica per il trasferimento su PCB.
