Piastra Ramata Doppia Faccia Mis. 10 * 15 CM Spessore 1,5mm per circuit stampati

Descrizione

Cos’è

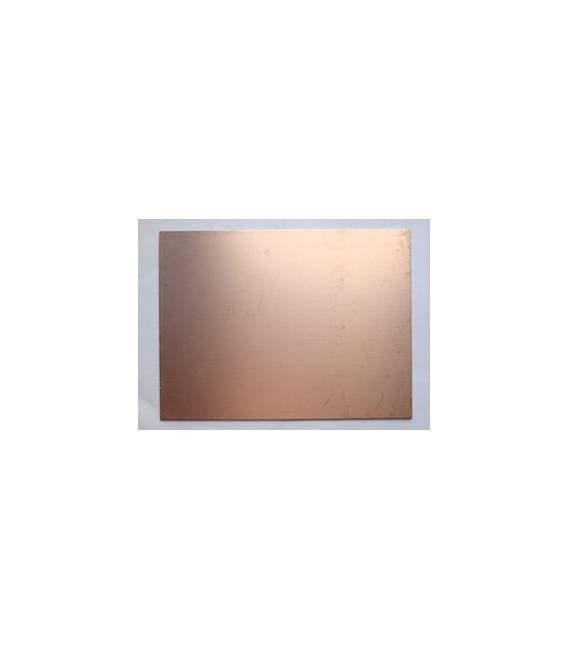

La piastra ramata doppia faccia di misura 10x15cm con spessore 1.5mm è un componente essenziale per la realizzazione di circuiti stampati personalizzati e prototipi Arduino.

Caratteristiche

• Misura: 10 x 15 cm
• Spessore: 1.5 mm
• Ramata doppia faccia

A cosa serve

La piastra ramata doppia faccia è ideale per realizzare circuiti di illuminazione PWM, prototipi e implementazioni finali di progetti elettronici. È compatibile con Arduino e altri microcontrollori.

Tutorial: Come usare la Piastra Ramata Doppia Faccia

La piastra ramata doppia faccia è un componente fondamentale per realizzare circuiti stampati (PCB) personalizzati. È ideale per maker che desiderano creare progetti elettronici più complessi, dai prototipi alle implementazioni finali.

Cosa serve

• pistola saldatrice
• diodo LED
• resistori
• cavi di collegamento
• stampante laser o fotolitografia per la realizzazione del PCB

Passi

1. Disegna il layout del circuito utilizzando un software come Eagle o KiCad.
2. Stampa il design su carta sensibile al luce e posizionalo sulla piastra ramata doppia faccia, esponendola alla luce UV per trasferire il design sul metallo.
3. Lavare la piastra con acqua calda per rimuovere i residui di plastica della stampa fotolitografica.
4. Utilizza un liquido etch per dissolvere la parte non coperta dalla resistenza fotoresistiva, rivelando il design del circuito.
5. Lavare nuovamente la piastra con acqua calda e asciugarla completamente.
6. Saldata i componenti sul lato ramato della piastra seguendo il disegno del PCB.
7. Verifica che tutti i collegamenti siano stabili e saldi, utilizzando un multiettolmetro per controllare la continuità dei circuiti.
8. Proteggere la piastra con una vernice protettiva o un rivestimento in plastica per prevenire l’ossidazione.

Mini-progetto

Realizza un semplice circuito di illuminazione PWM (Pulsata Width Modulation) controllando il luminosità di un LED con un potenziometro e una piastra ramata doppia faccia.

Errori comuni

• Omissione del processo di etching, causando collegamenti non completati o cortocircuiti.
• Saldata in modo impreciso, provocando contatti mal saldati o componenti danneggiati.
• Non aver utilizzato un design PCB corretto prima dell’etching, rendendo difficile la realizzazione del circuito.

Accessori consigliati

• Kit di etching per piastra ramata
• Stampante laser fotolitografica
• Software di disegno PCB come Eagle o KiCad

Domande frequenti

Come posso proteggere la mia piastra ramata dopo averla saldata?
Applica una vernice protettiva o un rivestimento in plastica per prevenire l’ossidazione.

Quali sono i vantaggi di utilizzare una piastra doppia faccia rispetto a quella singola faccia?
Le piastre doppia faccia offrono un maggiore spazio per componenti e collegamenti, rendendo più pratico realizzare circuiti complessi.

Quanto spesso dovrebbe essere il rivestimento fotoresistivo durante l’etching?
Verifica sul datasheet del rivestimento utilizzato per le specifiche precise.
