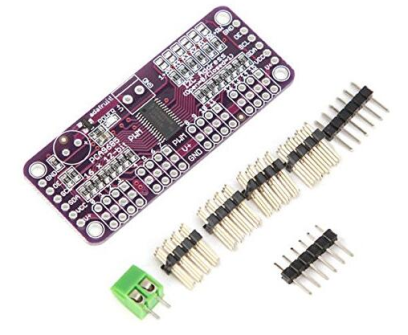

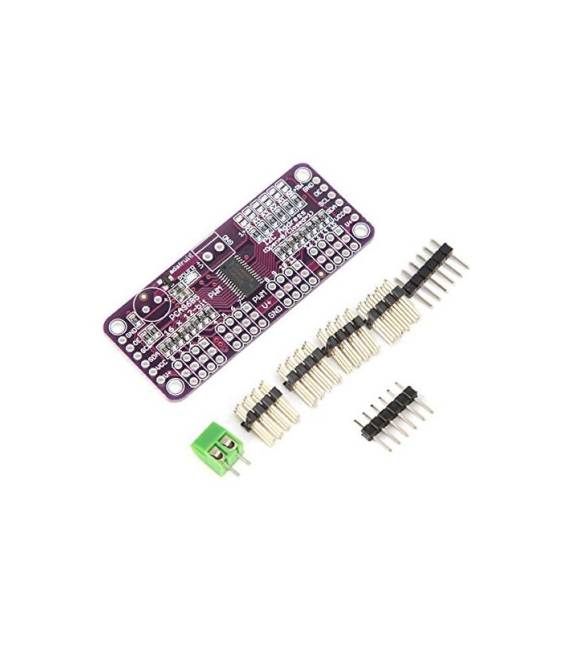

PCA9685 16 Canali PWM Servo Control Modulo 12 Bit Fm I2C

Descrizione

Cos’è

Il modulo PCA9685 16 canali è un driver PWM I2C che permette il controllo preciso di 16 servomotori. È ideale per progetti di elettronica e robotica che richiedono un’elevata precisione di controllo.

Caratteristiche

• 16 canali PWM
• Controllo I2C
• Risoluzione 12 bit
• Alimentazione: 4.5V – 5.5V

A cosa serve

Il modulo PCA9685 è ideale per controllare servomeccanismi e altri dispositivi che richiedono un controllo PWM. Può essere utilizzato in progetti di robotica, automazione domestica e controllo di dispositivi elettronici. È compatibile con Arduino e altri microcontrollori basati su I2C.

Tutorial: Come usare PCA9685 16 Canali PWM Servo Control Modulo

Il PCA9685 è un modulo I2C con 16 canali PWM utilizzabile per controllare servomeccanismi e altri dispositivi che richiedono un controllo PWM. Ideale per progetti di elettronica e robotica.

Cosa serve

• Arduino
• Cavo I2C (SCL e SDA)
• Resistenza 1 kΩ
• Servomeccanismi

Passi

1. 1. Installazione del modulo: Appoggia il modulo sul tuo circuito.
2. 2. Collegamento: Collega il VCC del modulo al 5V dell’Arduino, GND al GND e SDA al pin 20 di I2C.
3. 3. Collega il SCL al pin 21 di I2C.
4. 4. Collega la resistenza 1 kΩ tra VCC e GND per protezione.
5. 5. Inserisci il codice seguente nell’Arduino IDE.
6. 6. Configura i canali PWM tramite i comandi di I2C.
7. 7. Carica il codice su Arduino.
8. 8. Controlla il funzionamento dei canali con un servomeccanismo.

Codice di esempio

```cpp
#include <Wire.h>
#include <Adafruit_PWMServoDriver.h>

Adafruit_PWMServoDriver pca = Adafruit_PWMServoDriver(); // I2C address 0x40

void setup() {
  Serial.begin(9600);
  pca.begin();
  pca.setPWMFreq(50); // Set frequency to 50Hz
}

void loop() {
  pca.setPWM(0, 0, 300); // Set channel 0 to 1.5ms (90 degrees)
  delay(1000);
}
```

Mini-progetto

Crea un semplice seguitoraggio di linea con 2 servomeccanismi controllati dal PCA9685.

Errori comuni

• Dimenticare di configurare la frequenza PWM.
• Collegare correttamente i pin I2C.
• Non utilizzare la resistenza di protezione.
• Non caricare il codice correttamente sull’Arduino.

Accessori consigliati

• Servomeccanismi
• Cavo I2C
• Resistenza 1 kΩ
• Arduino IDE

Domande frequenti

Come posso verificare la frequenza PWM?
Controlla il codice e assicurati che `pca.setPWMFreq(50);` sia impostato correttamente.

Qual è la frequenza di default del PWM?
La frequenza di default è 250Hz, ma puoi modificarla tramite `setPWMFreq()`.

Posso utilizzare servomeccanismi di altri modelli?
Sì, ma verifica la frequenza PWM richiesta sul datasheet.
