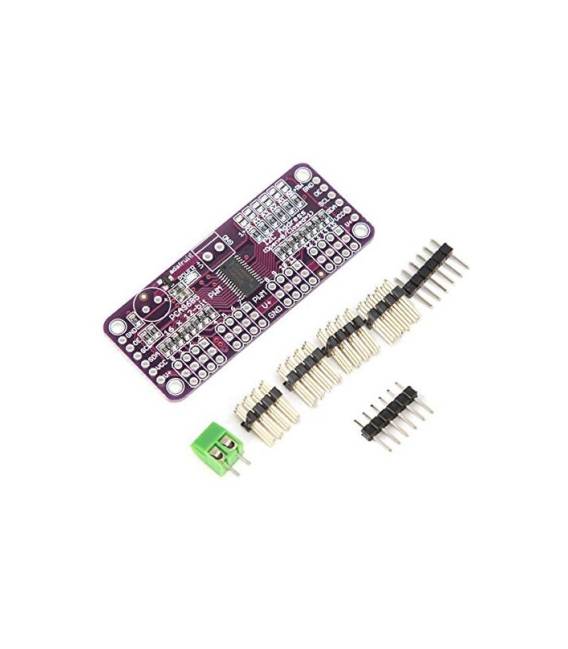

PCA9685 16-Kanal PWM Servo Steuerungsmodul 12 Bit FM I2C

Beschreibung

Was ist das? Der PCA9685 16-Kanal Modul ist ein PWM I2C Treiber, der den präzisen Steuerung von 16 Servomotoren ermöglicht. Es ist ideal für Projekte in Elektronik und Robotik, die eine hohe Steuerpräzision erfordern.

Funktionen: 16-Kanal PWM Steuerung, I2C Kommunikation, Auflösung 12 Bit, Versorgungsspannung: 4,5V – 5,5V

Wozu dient es? Das PCA9685 Modul ist ideal für die Steuerung von Servomechanismen und anderen Geräten, die PWM Steuerung erfordern. Es kann in Projekten der Robotik, der Hausautomatisierung und der Steuerung elektronischer Geräte verwendet werden. Es ist mit Arduino und anderen I2C-basierten Mikrocontrollern kompatibel.

Tutorials: Wie man PCA9685 16-Kanal PWM Servo Steuerungsmodul verwendet. Das PCA9685 ist ein I2C Modul mit 16 Kanal PWM, das zur Steuerung von Servomechanismen und anderen Geräten verwendet wird, die PWM Steuerung erfordern. Ideal für Projekte in Elektronik und Robotik.

Was benötigt man: Arduino, I2C-Kabel (SCL und SDA), 1 kΩ Widerstand, Servomechanismen

Schritte: 1. Installieren Sie das Modul auf Ihrem Schaltkreis. 2. Verbinden Sie das VCC des Moduls mit 5V von Arduino, GND mit GND und SDA mit Pin 20 von I2C. 3. Verbinden Sie das SCL mit Pin 21 von I2C. 4. Verbinden Sie den 1 kΩ Widerstand zwischen VCC und GND für Schutz. 5. Fügen Sie den folgenden Code in den Arduino IDE ein. 6. Konfigurieren Sie die PWM-Kanäle über I2C-Befehle. 7. Laden Sie den Code auf Arduino. 8. Überprüfen Sie die Funktionsfähigkeit der Kanäle mit einem Servomechanismus.

Beispielcode: „`cpp #include #include Adafruit_PWMServoDriver pca = Adafruit_PWMServoDriver(); // I2C address 0x40 void setup() { Serial.begin(9600); pca.begin(); pca.setPWMFreq(50); // Set frequency to 50Hz } void loop() { pca.setPWM(0, 0, 300); // Set channel 0 to 1.5ms (90 degrees) delay(1000); } „`

Mini-Projekt: Erstellen Sie ein einfaches Linienverfolgungsgerät mit 2 Servomechanismen, die vom PCA9685 gesteuert werden.

Häufige Fehler: Vergessen Sie, die PWM-Frequenz zu konfigurieren. Verbinden Sie die I2C-Pins korrekt. Verwenden Sie keinen Schutzwiderstand. Laden Sie den Code nicht korrekt auf Arduino.

Empfohlene Zubehör: Servomechanismen, I2C-Kabel, 1 kΩ Widerstand, Arduino IDE

Häufige Fragen: Wie kann ich die PWM-Frequenz überprüfen? Überprüfen Sie den Code und stellen Sie sicher, dass `pca.setPWMFreq(50);` korrekt eingestellt ist. Was ist die Standard-PWM-Frequenz? Die Standard-Frequenz beträgt 250Hz, aber Sie können sie über `setPWMFreq()` ändern. Kann ich Servomechanismen anderer Modelle verwenden? Ja, aber überprüfen Sie die erforderliche PWM-Frequenz im Datenblatt.
