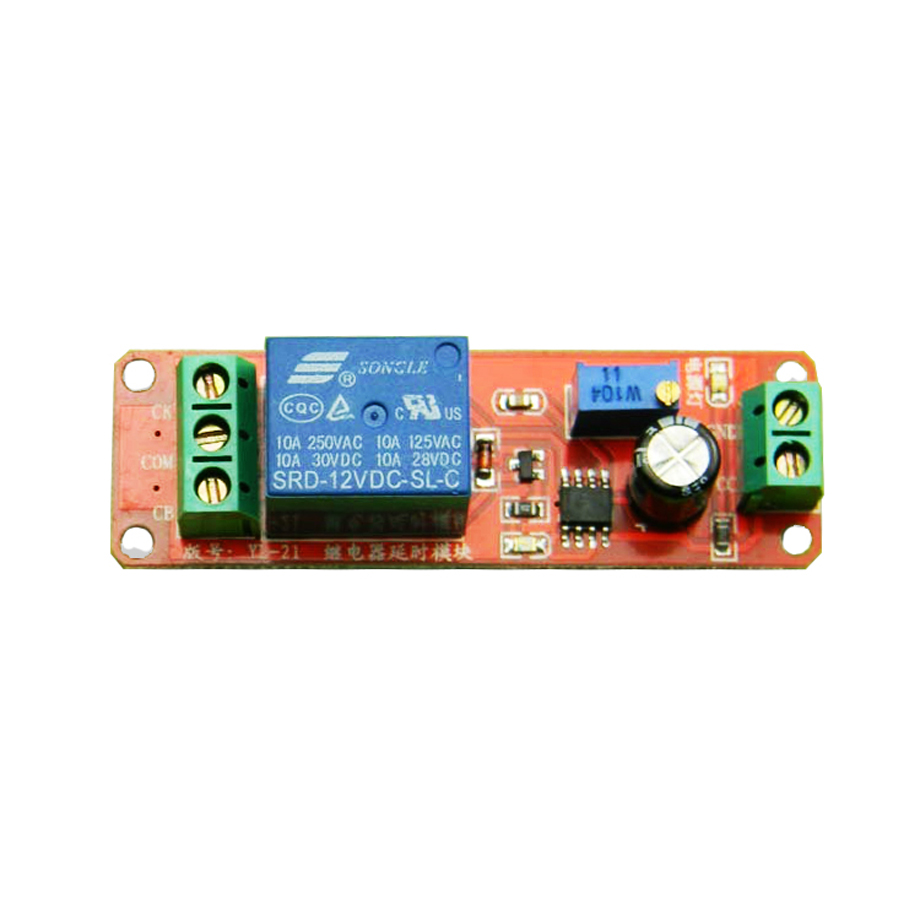

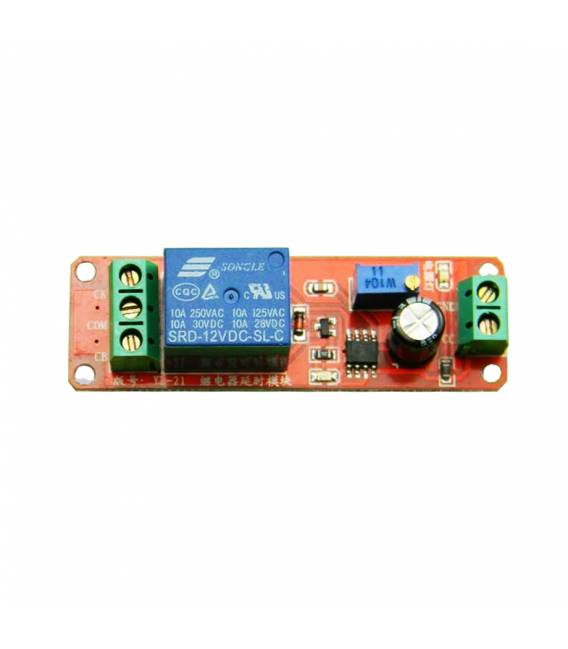

NE555 DC 12V Modulo Temporizzatore con Relè Regolabile da 0 a 10 secondi
NE555 DC 12V Modulo Temporizzatore con Relè Regolabile da 0 a 10 secondi - immagine 2

NE555 DC 12V Modulo Temporizzatore con Relè Regolabile da 0 a 10 secondi

Il prezzo originale era: 8,06 €.Il prezzo attuale è: 5,61 €. Escluso IVA

NE555 DC 12V Modulo Temporizzatore con Relè Regolabile da 0 a 10 secondi

Disponibile su ordinazione

COD: ARD00264 Categorie: ,

Descrizione

NE555 DC 12V Modulo Temporizzatore con Rel Regolabile da 0 a 10 secondiRegolabile

In primo luogo, la dimensione: 6.8CM * 2.1CM

In secondo luogo, il chip principale: NE555

Tensione d’esercizio: 12 volt DC

IV caratteristiche:
1 rel di potenza chiusura e apertura di un periodo fisso di 1-10 s. Specificamente: alimentazione da 12 V al rel , il rel attiver e emetter immediatamente uscite a rel : normalmente aperto e modo pilota comune, normalmente disconnesso dal pubblico; attendere il ritardo-10s (regolazione), il rel rilasciare, questa volta, lo stato delle uscite rel : normalmente aperto scollegare con il pubblico, normalmente chiuso e passaggio pilota comune ;, questo stato rimarr fissato a 1-10s, come finch il modulo non interrompe il ciclo di accensione e rilascio.
2, il tempo di ritardo regolabile (0-10 secondi)
4, aumentare il potenziometro pu aumentare il tempo di ritardo
5, aumentando la capacit C1 pu aumentare il tempo di ritardo
6, con indicatore di alimentazione in ingresso
7, con il rel si accende la luce

8 pu essere controllato AC 220V / 10A attrezzature. (Attrezzatura di controllo massima 2000W)

9, con un rel ha continuato la protezione del flusso.

10, la formula del tempo di ritardo: T = 1.1RC. Ad esempio: condensatore 100uf resistenza 100K T = 1,1 * 100000 * 0,0001 = 11 secondi

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Modulo Temporizzatore NE555 con Relè

Il modulo temporizzatore NE555 è un componente elettronico versatile che permette di regolare il tempo per attivare o disattivare dispositivi collegati a un relè. Ideale per progetti come interruttori automatici, timer domestici o prototipi di automazione. Questo modulo consente di creare temporizzazioni da 0 a 10 secondi in modo semplice e affidabile.

Cosa serve

  • Arduino Uno
  • Cavo USB per connettere Arduino
  • Connessioni di testa

Passi

  1. Collegare il modulo al circuito con i cavi di testa.
  2. Configurare la tensione di alimentazione a 12V DC.
  3. Regolare l’interruttore sul retro del modulo per impostare il tempo desiderato tra 0 e 10 secondi.
  4. Connettere un dispositivo (es. lampada) al relè.
  5. Collegare i pin GND, VCC e TRIG del modulo a Arduino.
  6. Scrivere lo sketch di codice e caricarlo su Arduino.

Codice di esempio

void setup() {
  pinMode(2, OUTPUT);
}

void loop() {
  digitalWrite(2, HIGH); // Attiva il relè tramite TRIG
  delay(5000);           // Aspetta per 5 secondi
  digitalWrite(2, LOW);  // Disattiva il relè
}

Mini-progetto

Crea un interruttore automatico che accende una lampada per 1 minuto ogni ora. Utilizza Arduino per controllare l’ora e attivare il modulo temporizzatore NE555.

Errori comuni

  • Non connettere il modulo a tensione superiore ai 12V DC.
  • Impostare il relè su un dispositivo che richiede una corrente maggiore di quella supportata dal relè.
  • Scordarsi di caricare lo sketch Arduino per attivare il modulo temporizzatore.

Accessori consigliati

  • Arduino Uno
  • Cavo USB
  • Relè 5V

Domande frequenti

Qual è la tensione massima consentita?
Verifica sul datasheet del modulo NE555, ma solitamente non superare i 12V DC.

Come regolare il tempo di attivazione?
Utilizza l’interruttore sul retro del modulo per impostare il tempo tra 0 e 10 secondi.

Informazioni aggiuntive

Peso 28 g
