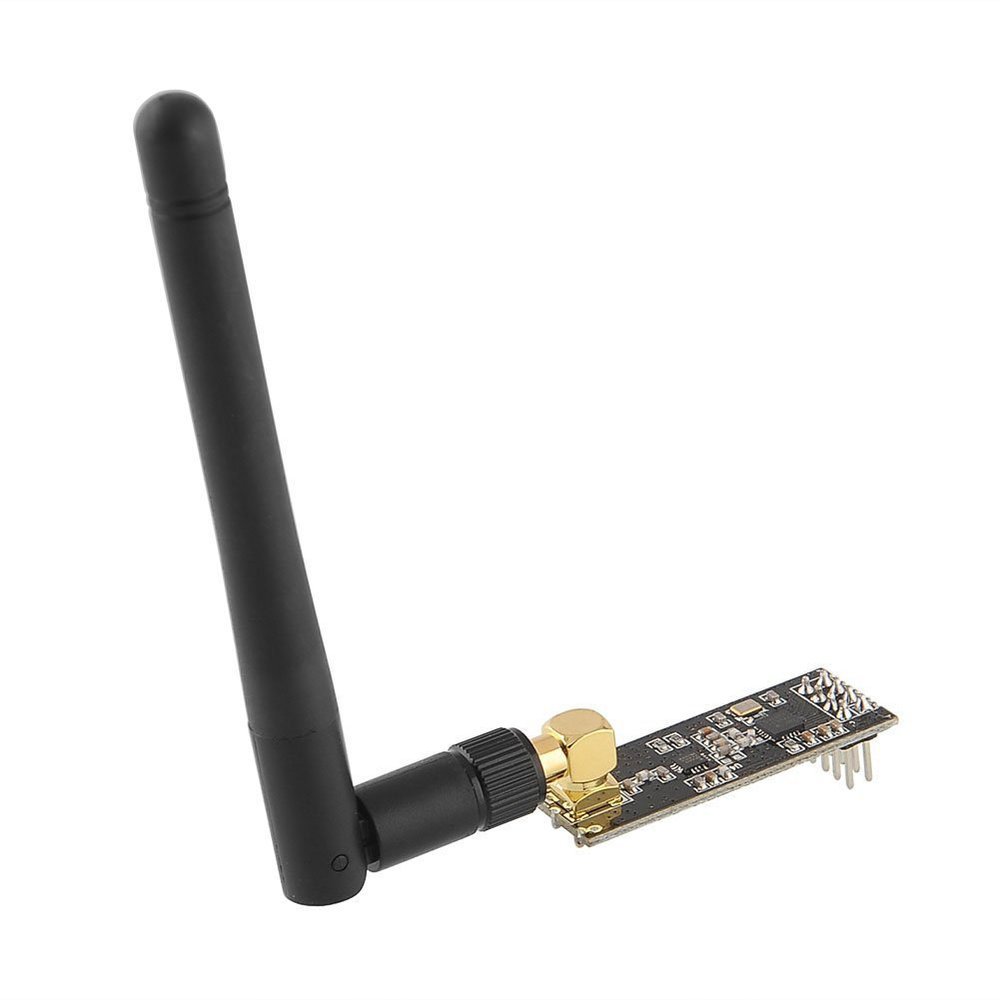

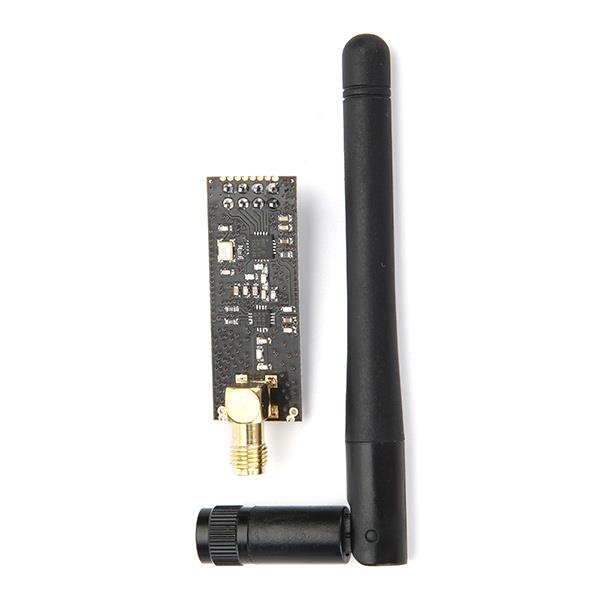

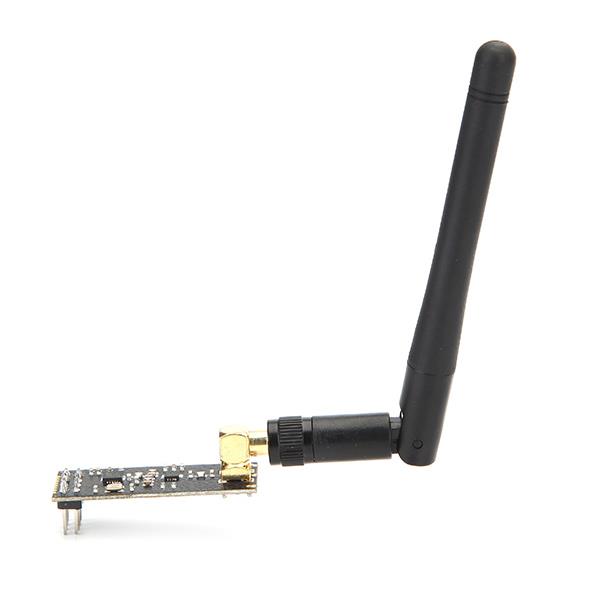

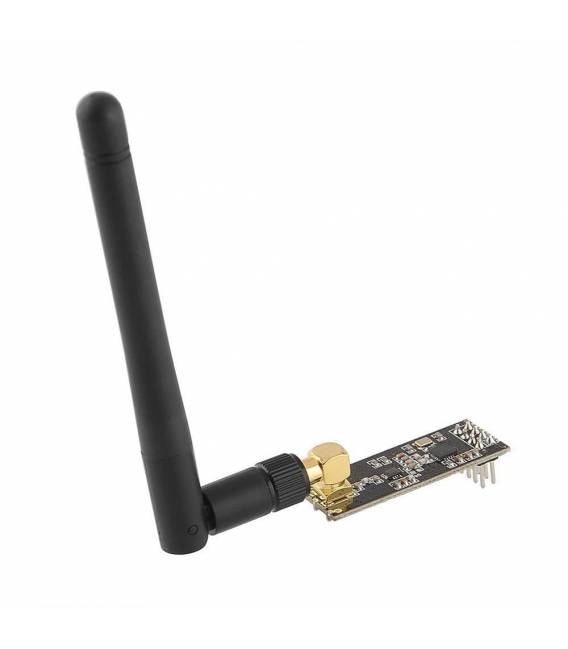

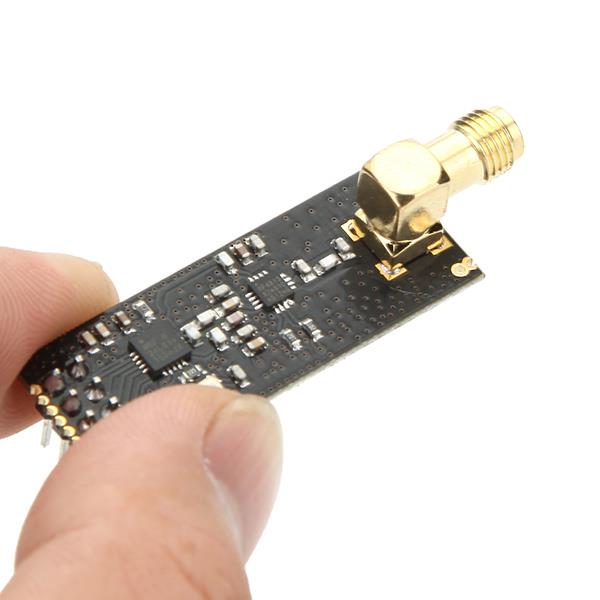

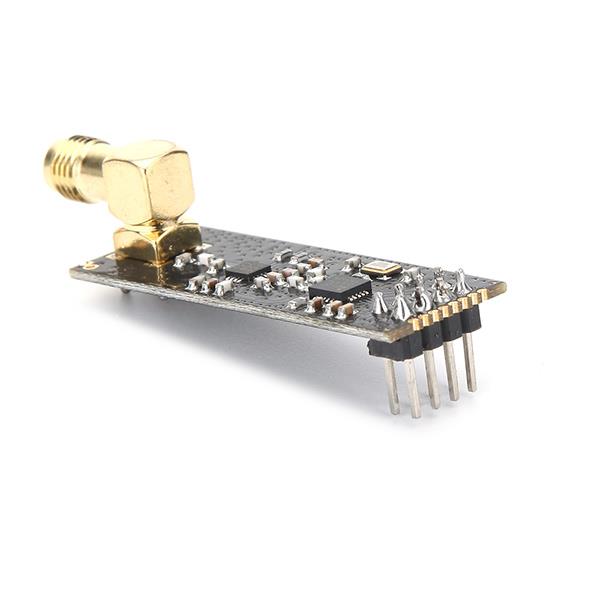

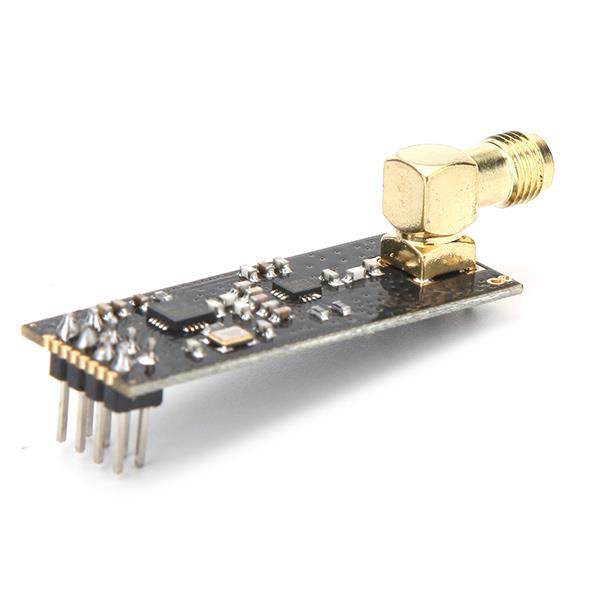

Modulo Wireless 2.4GHz NRF24L01 + PA + LNA con SMA Antenna MCU lunga distanza 1100 metri

Descrizione

Modulo Wireless 2.4GHz NRF24L01 + PA + LNA con SMA Antenna MCU lunga distanza 1100 metri

odulo wireless per la trasmissione dei dati a lunga distanza (sino a 1100m) sulla frequenza di 2.4GHz e con una velocit massima di trasmissione sino a 2Mbps. Il modulo garantisce ottime prestazioni a livello di comunicazioni wireless con il protocollo integrato Enhanced ShockBurst , progettato per applicazioni di bassa potenza. La modalit operativa FIFO assicura un flusso regolare di dati tra il modulo e il sistema MCU. L antenna integrata nel PCB consente la trasmissione di potenza sino a 100mW. La comunicazione avviene mediante SPI a 4 conduttori per una velocit sino a 10Mbps, compatibile con vari microprocessori MCU/ARM/PIC/AVR/STM32 e kit di sviluppo come Arduino. Viene largamente utilizzato in ambito industriale, in impianti di sicurezza, per la telemetria e in molte altre applicazioni.

SPECIFICHE TECNICHE:
Modello: AS01-ML01DP6 v4.0
Antenna integrata nel PCB per comunicazioni sino a 1100m
Tensione di alimentazione: 1.8 ~ 3.6V
Velocit di trasmissione dati: 2Mbit/s, 1Mbit/s, 250Kbit/s
4 potenze di trasmissione selezionabili
Frequenza operativa: 2.400 ~ 2.525GHz
6 canali dati e 126 canali di comunicazione a passi da 1MHz
Corrente di funzionamento: 13.5mA a 2Mbps / 11.3mA a 0dBm di potenza di uscita
Consumo di energia: 400nA in modalit power-down

Controllo checksum CRC e indirizzamento multipoint migliorato, ShockBurst

MODALITA DI CONNESSIONE:

1.GND 2. 3V3
3. CE 4. CSN
5. SCN 6. MOSI
7. MISO 8.IRQ

Strip connessione passo: 2.54mm

Dimensioni del modulo: 30 x 17 mm

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima poss

Tutorial: Come usare Modulo Wireless NRF24L01 + PA + LNA

Il modulo NRF24L01 + PA + LNA è ideale per creare connessioni wireless stabili e di lunga distanza tra dispositivi Arduino. Servono a trasmettere dati su 2,4GHz con una portata fino a 1100 metri.

Cosa serve

• Arduino uno o compatibile
• modulo NRF24L01 + PA + LNA
• cavo SMA per antenna

Passi

1. Collegare il modulo NRF24L01 ai pin corrispondenti dell’Arduino: VCC, GND, CE, CSN, SCK, MISO, MOSI.
2. Verifica la connessione tra l’antenna SMA e il modulo.
3. Installare la libreria RF24 tramite Arduino Library Manager.
4. Configurare i pin del modulo NRF24L01 nel codice.
5. Impostare le pipe RX e TX per la comunicazione bidirezionale.
6. Inizializzare il modulo con la funzione begin().
7. Configurare l’indirizzo di trasmissione e ricezione.
8. Testare la trasmissione dati tra due Arduino collegati tramite NRF24L01.

Codice di esempio

// Includi la libreria RF24
#include <RF24.h>
// Definisci i pin del modulo
const int CE_PIN = 9;
const int CSN_PIN = 10;
// Crea un oggetto RF24
RF24 radio(CE_PIN,CSN_PIN);
void setup() {
radio.begin();
radio.openWritingPipe(0xF0F0F0F0E1LL); // Imposta la pipe di trasmissione
radio.openReadingPipe(1, 0xF0F0F0F0D2LL); // Imposta la pipe di ricezione
}

Mini-progetto

Crea un sistema di allarme domestico che invia notifiche wireless ad una console centrale quando sono rilevati movimenti o rumori.

Errori comuni

• Non verificare correttamente i collegamenti fisici.
• Impostare erroneamente le pipe RX e TX.
• Ignorare la configurazione dei canali del modulo.
• Utilizzare alimentazioni inadeguate per il modulo.

Accessori consigliati

• Antenna SMA esterna
• Cavo di connessione SMA
• Arduino Nano
• Sensori PIR

Domande frequenti

Come posso aumentare la portata?
Usa una antenna più potente e collegala al modulo tramite cavo SMA.

Qual è il consumo energetico del modulo?
Verifica sul datasheet per i dettagli specifici di consumo.
