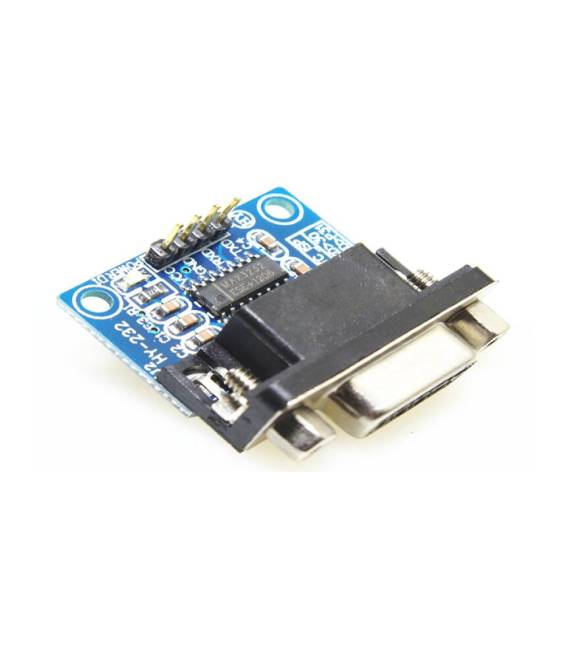

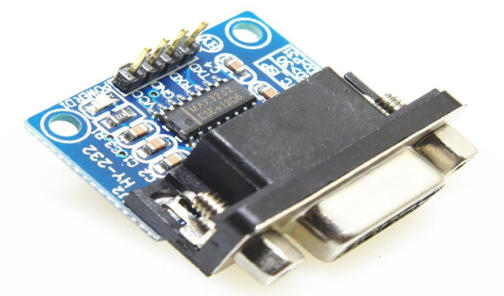

MAX232CSE Chip di trasferimento RS232 alla scheda seriale COM del modulo convertitore TTL

Descrizione

Cos’è

Il MAX232CSE è un chip di trasferimento RS232-TTL che consente la conversione dei segnali seriali COM in TTL e viceversa. Questo componente è fondamentale per stabilire una comunicazione efficace tra dispositivi come Arduino e microcontrollori da un lato, e computer o modem dall’altro.

Caratteristiche

• Chip di trasferimento RS232-TTL
• Converte segnali seriali COM in TTL per Arduino e microcontrollori

A cosa serve

Ideale per progetti che richiedono la telemetria o il monitoraggio a distanza. Ad esempio, può essere utilizzato per inviare dati da un sensore di temperatura a un computer tramite RS232.

Tutorial: Come usare MAX232CSE RS232 Converter

Il chip MAX232CSE è fondamentale per convertire il segnale TTL in RS232, permettendo la comunicazione tra Arduino e dispositivi esterni come computer o modem. Ideale per progetti di telemetria e monitoraggio a distanza.

Cosa serve

• Arduino Uno
• Cavo USB A-MicroB
• Modulo seriale COM TTL
• Jumpers

Passi

1. Collegare il modulo MAX232CSE al circuito Arduino seguendo la tabella delle pinout sul datasheet.
2. Connettere i seguenti jumpers: TXD e RXD del modulo a D0 e D1 di Arduino, rispettivamente; VCC a 5V su Arduino; GND a GND su Arduino.
3. Verificare il collegamento con un multimeter o LED per capire l’orientamento dei segnali.
4. Scrivere uno sketch semplice che invia dati seriali da Arduino al modulo RS232.
5. Collegare il modulo COM TTL all’output del MAX232CSE e verificare la comunicazione con un software di monitoraggio seriale come PuTTY o Tera Term.
6. Configurare l’applicazione di monitoraggio seriale per usare la porta COM corretta e impostazioni baudrate compatibili.
7. Testare la trasmissione dati bidirezionale tra Arduino e dispositivo esterno RS232.
8. Ripetere i test con diversi baudrates per verificare la stabilità del collegamento.

Codice di esempio

// Sketch semplice di esempio
void setup() {
  Serial.begin(9600);
}

void loop() {
  Serial.println("Messaggio da Arduino");
}

Mini-progetto

Crea un sistema di telemetria che manda dati dal sensore temperatura a un computer tramite RS232.

Errori comuni

• Collegamento dei segnali TXD e RXD invertiti
• Impostazioni baudrate non compatibili tra Arduino e dispositivo esterno
• VCC o GND scambiati nei collegamenti
• Modulo COM TTL connesso in modo errato

Accessori consigliati

• Sensore di temperatura DS18B20
• Cavo seriale RS232
• Jumpers vari
• Multimeter digitale

Domande frequenti

Come posso verificare la configurazione del modulo COM TTL?
Controlla il datasheet o la documentazione del produttore per le impostazioni di default.

Qual è la differenza tra RS232 e TTL?
RS232 utilizza tensioni alte (+12V) e basse (-12V), mentre TTL lavora con 5V o 3.3V.
