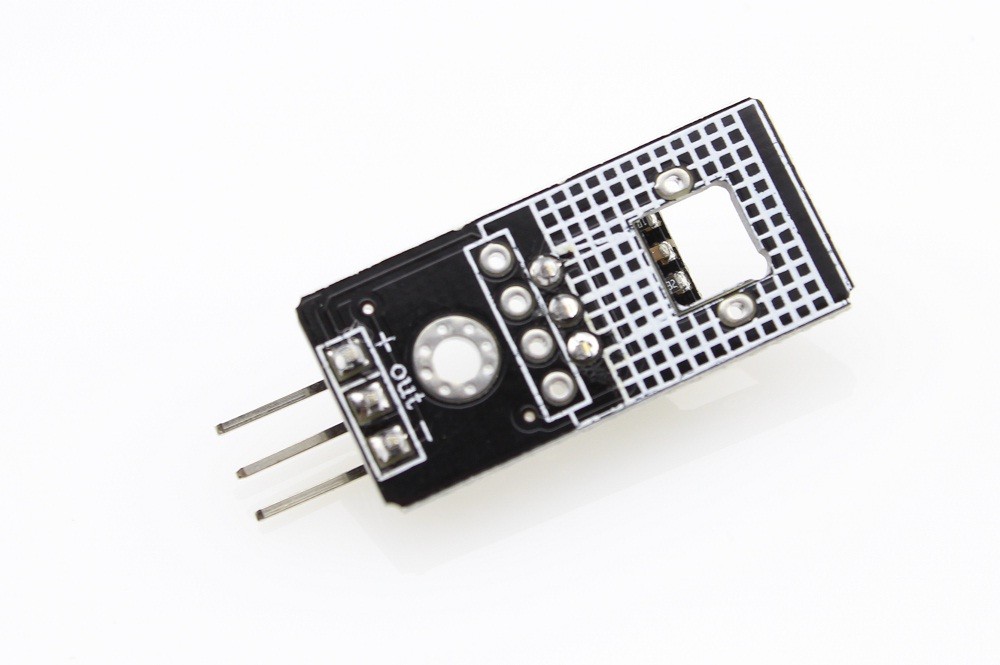

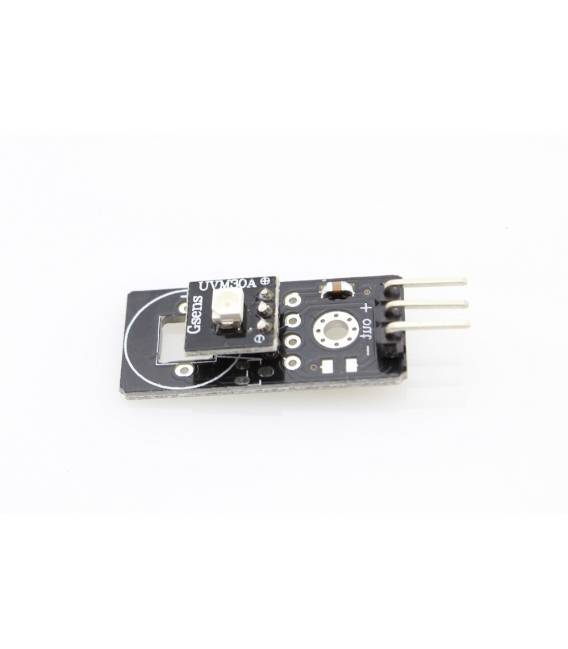

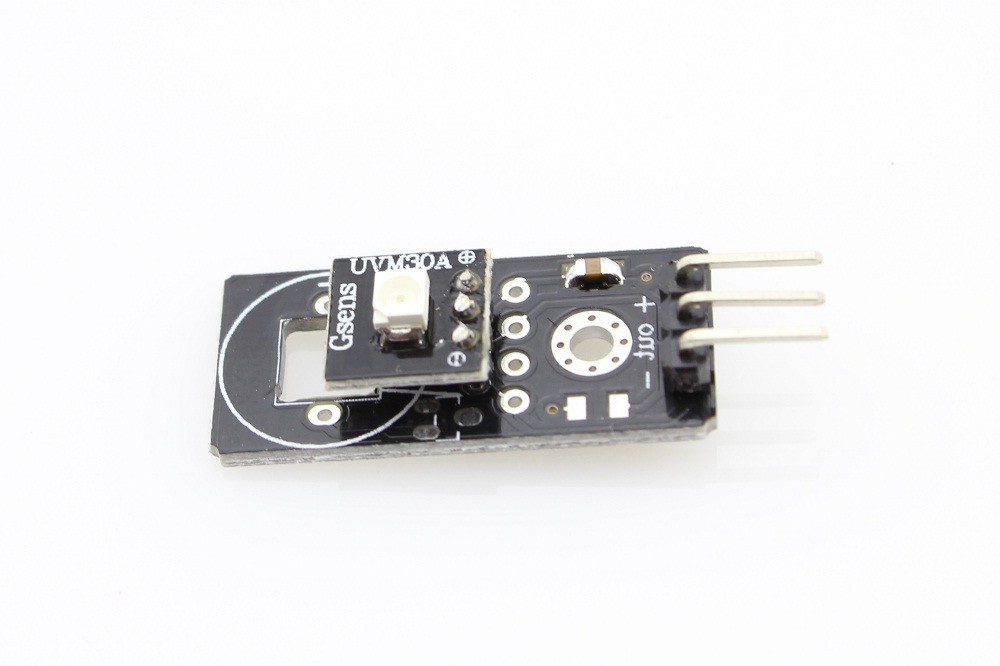

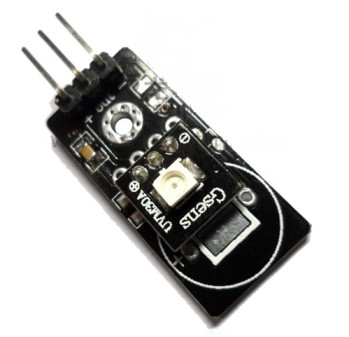

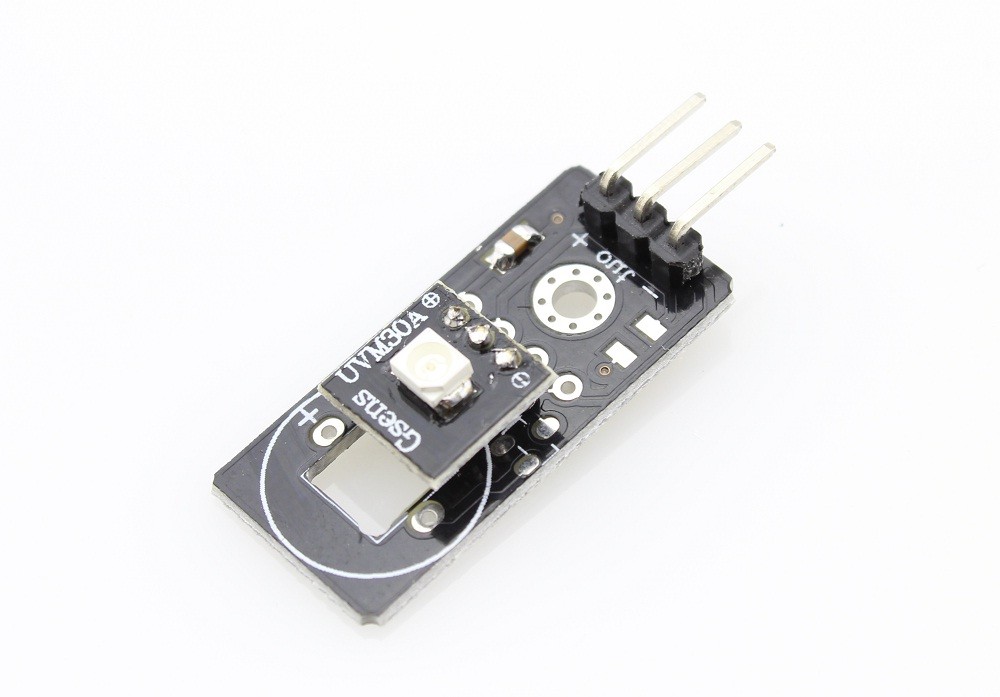

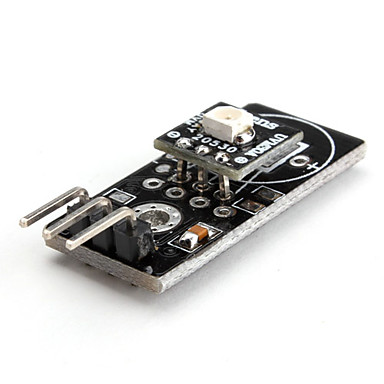

Modulo UVM30A – Sensore luce ultravioletta

Descrizione

Modulo UVM30A – Sensore luce ultravioletta

Il modulo costituisce un sensore per luce con lunghezza d onda da 200 a 370 nm.
Il modulo sviluppato per misurare radiazioni come quelle emesse dal sole nello spettro subito prima del visibile (esattamente da 200 a 370nm).
Tensione di Alimentazione da 3 a 5V.
Tensione del segnale di uscita pari a 1V max.
Temperatura di esercizio -20/+85 C.

Specifiche tecniche:
– Sensore ultravioletto
– Tensione di alimentazione da 3 a 5V
– Dimensioni di 30x20x10 mm
– Peso 25gr

Modalit di connessione:
1. Il modulo presenta un connettore da 3 pin su singola linea spaziati di 2.54mm
a. Pin-1 Tensione di alimentazione
b. Pin-2 Segnale di uscita
c. Pin-3 Massa

Progettato per occasioni che richiedono elevata affidabilit e precisione di misura dell’Indice UV (UVI);
Adatto alla misurazione dell’intensit UV totale del sole;
Controllare l’indice UV, gli standard di classificazione dell’Organizzazione Mondiale della Sanit
Rilevazione lunghezza d’onda UV: 200-370nm;
Risposta veloce, intercambiabilit completa;
Utilizzando una struttura brevettata di polimero solido, impermeabile antipolvere facile da pulire;
Uscita segnale di tensione lineare;
Piccole dimensioni, adatti per telefoni cellulari e altri prodotti portatili.

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare UVM30A

Il sensore UVM30A misura la luce ultravioletta, ideale per progetti di protezione solare o controllo di lampade UV. Utile per principianti e intermedi.

Cosa serve

• Modulo UVM30A
• Arduino
• Resistenza 10kΩ
• Cavo di alimentazione 5V

Passi

1. Connetti il modulo UVM30A al pin A0 di Arduino.
2. Collega una resistenza 10kΩ tra il pin VCC del modulo e 5V di Arduino.
3. Connetti il pin GND del modulo al GND di Arduino.
4. Carica il codice in Arduino.
5. Vedi i valori di luce ultravioletta sul monitor seriale.
6. Per calibrazione, verifica sul datasheet i valori di uscita.
7. Prova a esporre il sensore a diversi livelli di luce UV e osserva i cambiamenti.
8. Verifica che il sensore funzioni correttamente.

Codice di esempio

```int sensorPin = A0;
void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(sensorPin);
  Serial.println(sensorValue);
  delay(500);
}```

Mini-progetto

Crea un allarme solare con un LED che si accende quando la luce UV supera un certo livello.

Errori comuni

• Non collegare correttamente le tensioni.
• Non calibrare il sensore.
• Usare un pin non analogico per il sensore.
• Dimenticare di verificare i valori di uscita.

Accessori consigliati

• LED
• Resistenza per LED
• Bottone
• Batteria 3V

Domande frequenti

Come calibrare il sensore?
Verifica sul datasheet i valori di uscita e ajusta il codice se necessario.

Quali sono i valori di uscita?
Verifica sul datasheet per i valori di uscita.

Il sensore funziona con Arduino Uno?
Sì, funziona con Arduino Uno.
