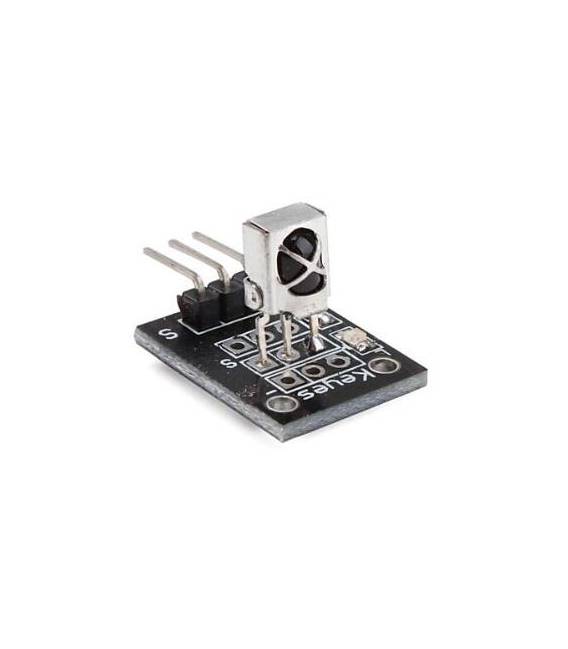

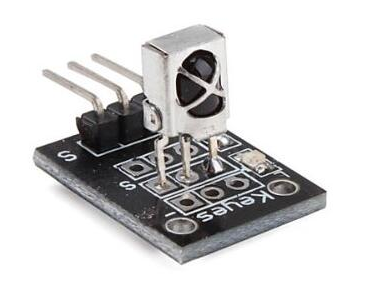

Modulo ricevitore IR Infrarossi KY-022

Descrizione

Cos’è

Il modulo ricevitore IR Infrarossi KY-022 è un componente elettronico utilizzabile in progetti di telecomandi e controllo remoto. Questo modulo permette la lettura dei comandi inviati da dispositivi a infrarossi, come i telecomandi standard.

Caratteristiche

• Modulo ricevitore IR Infrarossi KY-022
• Utilizzabile in progetti di controllo remoto e telecomandi

A cosa serve

Ideale per principianti e maker che desiderano creare controlli wireless. Può essere utilizzato per accendere e spegnere una lampada o un motore con il telecomando, oppure per integrarlo in sistemi di controllo a distanza.

Tutorial: Come usare Modulo Ricevitore IR KY-022

Il modulo ricevitore infrarossi KY-022 è perfetto per i progetti che richiedono la lettura di comandi da telecomandi o sensori a distanza. Ideale per principianti e maker che desiderano creare controlli wireless.

Cosa serve

• Arduino Uno
• Telecomando IR
• Connessione USB

Passi

1. Collega i seguenti pin del modulo KY-022 all’Arduino: VCC a 5V, GND a GND e OUT al pin digitale 11.
2. Apri Arduino IDE e installa la libreria IRremote.
3. Carica lo sketch di esempio IRrecvDemo per inizializzare il modulo.
4. Premi un pulsante sul telecomando collegato alla ricevitore IR KY-022.
5. Osserva l’output del monitor seriale che mostra il codice del comando inviato dal telecomando.

Codice di esempio

/* Includi la libreria IRremote */
#include <IRremote.h>

const int RECV_PIN = 11;
IRrecv irrecv(RECV_PIN);
decode_results results;

void setup()
{
  Serial.begin(9600);
  irrecv.enableIRIn(); // Inizia la ricezione IR
}

void loop()
{
  if (irrecv.decode(&results))
  {
    irrecv.resume();
    Serial.println(results.value, HEX);
  }
}

Mini-progetto

Crea un sistema di controllo a distanza per accendere e spegnere una lampada o un motore con il telecomando.

Errori comuni

• Errore nell’installazione della libreria IRremote.
• Pin errato collegato al modulo KY-022.
• Telecomando non compatibile con la frequenza del ricevitore IR.
• Mancanza di alimentazione sufficiente per il modulo KY-022.

Accessori consigliati

• Telecomando universale
• Modulo trasmettitore IR KY-013
• Sensori a contatto
• Lampada LED

Domande frequenti

Come posso verificare se la libreria è installata correttamente?
Controlla il file Library nella cartella di Arduino IDE. La libreria IRremote dovrebbe essere presente.

Il ricevitore non rileva i comandi del telecomando, cosa fare?
Verifica che il telecomando sia puntato correttamente verso il ricevitore e controlla la frequenza emessa dal telecomando.
