Modulo Sensore di Vibrazione 801S Analogico per Arduino

Descrizione

Modulo Sensore di Vibrazione 801S Analogico per Arduino

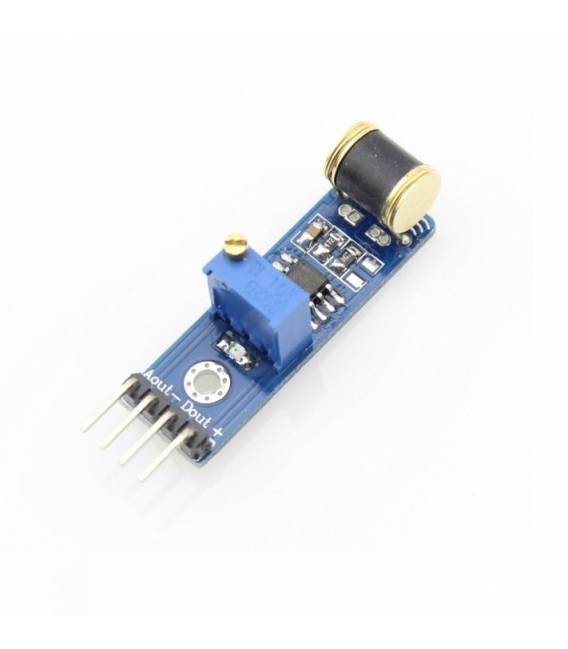

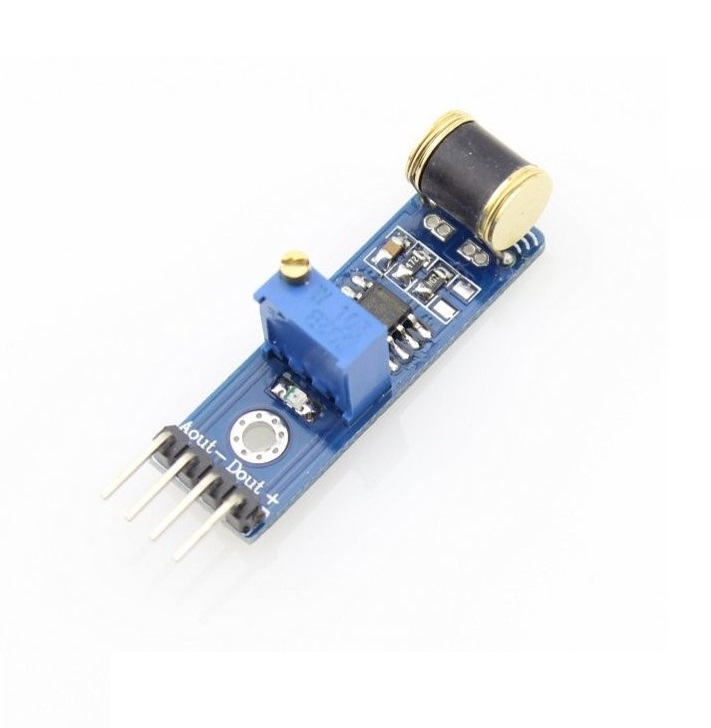

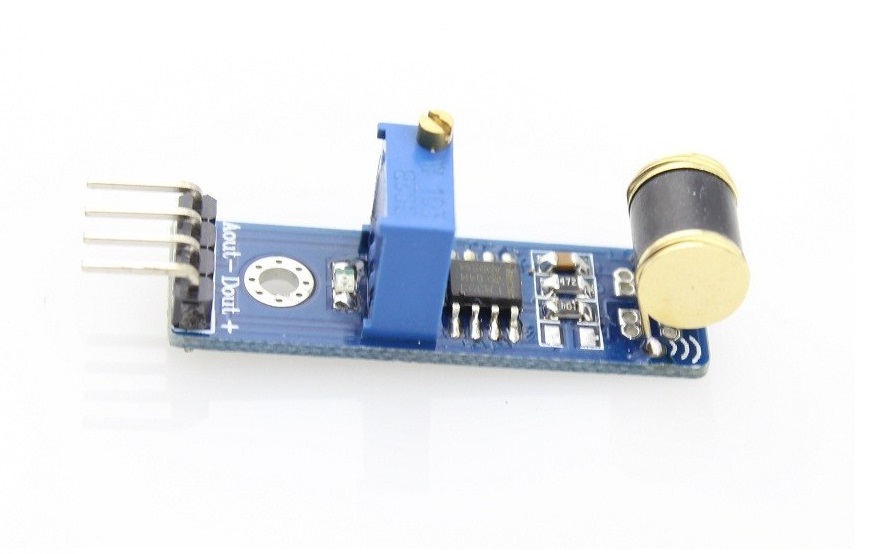

Il modulo consiste in unn sensore di vibrazione che impiega il componente 801S.
L uscita del modulo TTL, dopo la comparazione del livello di vibrazione con una soglia prefissabile tramite tramite potenziometro.
Tensione di alimentazione 5V.

Specifiche tecniche:
– Sensore di vibrazione

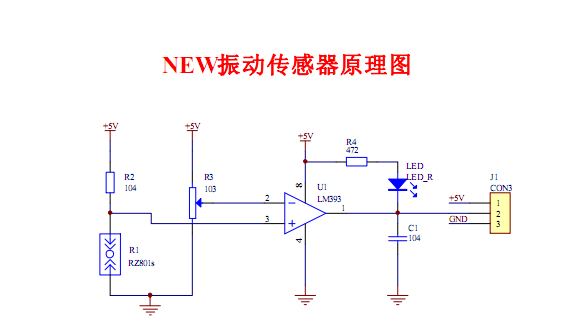

– Componente 801S e LM393 che costituisce il comparatore
– Tensione di alimentazione 5V
– Dimensioini 20x32x11 mm

Modalit di connessione:
1. Connettore 43 Pin in singola linea spaziati di 2.54mm
a. Pin-1Tensione di Alimentazione
b. Pin-2Segnale Analogico di uscita
c. Pin-23 Massa

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Modulo Sensore di Vibrazione 801S Analogico

Il modulo Sensore di Vibrazione 801S è ideale per i maker che desiderano rilevare movimenti o vibrazioni in vari dispositivi. È particolarmente utile per progetti come allarmi domestici, contatori di passaggi e sistemi di monitoraggio.

Cosa serve

• Arduino
• Connessione USB tra Arduino e computer
• Alimentazione 5V

Passi

1. Collegare il modulo Sensore di Vibrazione al pin analogico A0 dell’Arduino usando un cavo jumper.
2. Verificare la corretta alimentazione del modulo (5V) da parte dell’Arduino o da una fonte esterna.
3. Aprire Arduino IDE e creare uno sketch nuovo.
4. Inserire il codice fornito per leggere i dati dal sensore.
5. Salvare lo sketch con un nome significativo, ad esempio ‘Vibrazione801S’.
6. Caricare lo sketch sul microcontrollore Arduino.
7. Osservare l’output dei dati del sensore tramite la serial monitor di Arduino IDE.
8. Adattare il codice per integrarlo in un progetto più grande.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  int val = analogRead(A0); // Legge dal pin A0
  Serial.println(val);       // Invia il valore alla serial monitor
}

Mini-progetto

Realizzare un sistema di allarme domestico che invii una notifica via email quando viene rilevata una vibrazione.

Errori comuni

• Non verificare la corretta alimentazione del modulo.
• Ignorare l’importanza della resistenza pull-up o pull-down.
• Inserire il codice di lettura senza prima testarlo con la serial monitor.
• Utilizzare un pin digitale invece che analogico per leggere i valori del sensore.

Accessori consigliati

• Modulo Wi-Fi ESP8266
• Servo Motor 9G
• Display LCD 16×2
• Buzzer

Domande frequenti

Qual è la tensione di alimentazione minima per il modulo?
Verifica sul datasheet del sensore.

Come posso adattare questo sensore per un progetto di stampa 3D?
Puoi utilizzare il sensore per rilevare vibrazioni durante la stampa e avvertire eventuali problemi.

Il sensore è compatibile con Raspberry Pi?
Sì, ma richiede un convertitore di livello logico per l’alimentazione 5V a 3.3V.
