Sensore di rilevamento voltaggio tensione da 0 a 25v per robotica arduino

Descrizione

Cos’è

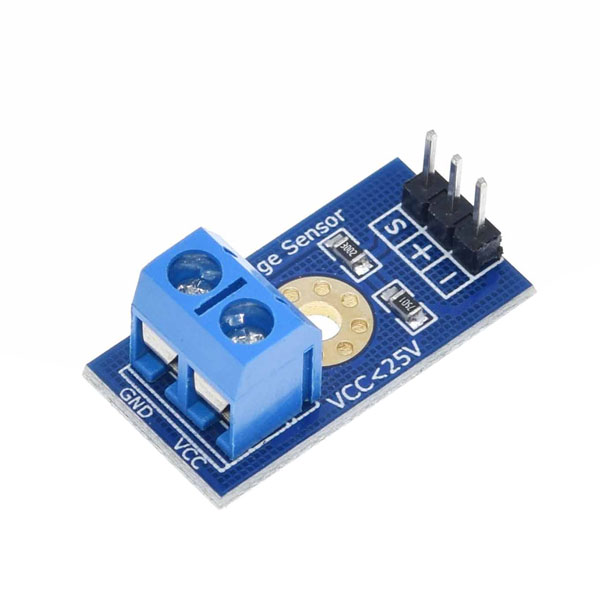

Il sensore di rilevamento voltaggio da 0 a 25V è un dispositivo elettronico progettato per misurare i livelli di tensione in un intervallo preciso. Questo sensore è particolarmente utile per monitorare la tensione in vari dispositivi elettronici, fornendo dati accurati e precisi.

Caratteristiche

• Rango di misurazione: 0 a 25V
• Idealmente adatto per progetti di robotica e Arduino
• Collegabile a un pin analogico di Arduino

A cosa serve

Questo sensore è utilizzato per costruire un sistema di monitoraggio della tensione in progetti di robotica e Arduino. Puoi collegarlo a un pin analogico e utilizzare un display OLED per visualizzare i valori di tensione in tempo reale. È compatibile con Arduino e può essere integrato in vari dispositivi elettronici per monitorare e controllare i livelli di voltaggio.

Tutorial: Come usare Sensore di Rilevamento Voltaggio 0-25V

Il sensore di rilevamento voltaggio da 0 a 25V è ideale per monitorare la tensione in vari dispositivi elettronici. È particolarmente utile per i progetti di robotica e Arduino dove è necessario mantenere un controllo accurato sui livelli di voltaggio.

Cosa serve

• Arduino Uno
• Cavo USB
• Sensore di Rilevamento Voltaggio 0-25V
• Batteria o alimentatore

Passi

1. Collegare il sensore di rilevamento voltaggio al pin analogico A0 dell’Arduino.
2. Collegare il sensore di rilevamento voltaggio al pin GND dell’Arduino.
3. Collegare il sensore di rilevamento voltaggio al pin VCC dell’Arduino.
4. Caricare lo sketch di esempio sull’Arduino.
5. Aprire il Serial Monitor per visualizzare i valori di tensione.
6. Verifica la corretta lettura dei valori di tensione.
7. Regolare la tensione di input e osservare le variazioni sul Serial Monitor.
8. Verifica l’accuratezza del sensore confrontando con un multimetro.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(A0);
  float voltage = sensorValue * (5.0 / 1023.0);
  Serial.println(voltage);
  delay(1000);
}

Mini-progetto

Costruisci un sistema di monitoraggio della tensione per un robot Arduino. Collega il sensore a un pin analogico e usa un display OLED per mostrare i valori di tensione in tempo reale.

Errori comuni

• Non collegare il sensore correttamente ai pin dell’Arduino.
• Non verificare la corretta lettura dei valori di tensione.
• Non regolare la tensione di input per testare le variazioni.
• Non confrontare i valori del sensore con un multimetro per verificare l’accuratezza.

Accessori consigliati

• Display OLED
• Batteria 9V
• Alimentatore USB
• Multimetro

Domande frequenti

Qual è la precisione del sensore?
Verifica sul datasheet.

Può essere usato con altri microcontrollori oltre Arduino?
Sì, ma verificare la compatibilità dei pin e alimentazione.

Come si collega il sensore a un display OLED?
Collega i pin del sensore a quelli dell’OLED e usa un software di comunicazione I2C.
