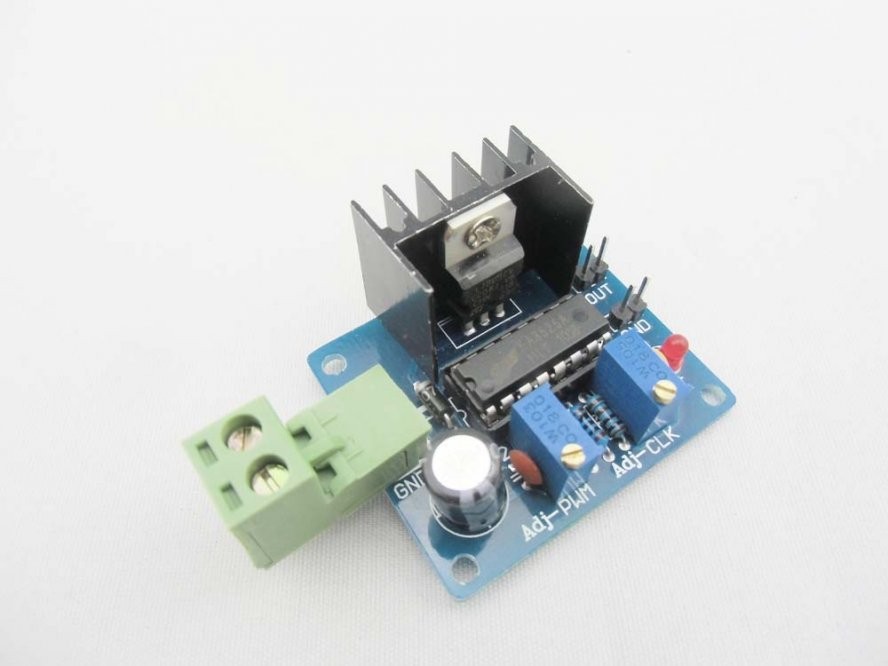

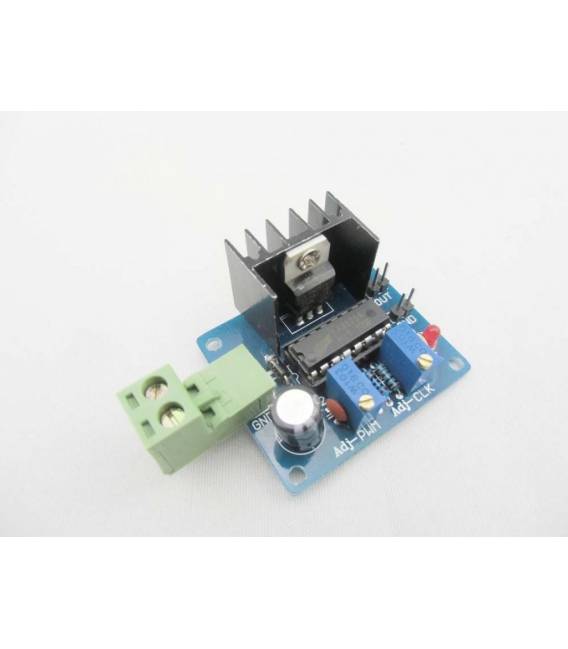

Modulo regolabile Frequenza e PWM segnale uscita regolabile per Arduino L7805CV SG3525

Descrizione

Cos’è

Il Modulo regolabile Frequenza e PWM segnale uscita regolabile per Arduino L7805CV SG3525 è un componente elettronico che permette di generare segnali PWM (Pulse Width Modulation) con frequenza e duty cycle regolabili. È ideale per il controllo di motori DC in progetti Arduino.

Caratteristiche

• Frequenza e duty cycle regolabile
• Uscita segnale PWM
• Compatibile con Arduino
• SKU: ARD00328
• Prezzo: 5.89 €

A cosa serve

Questo modulo è utile per controllare la velocità di motori DC variando la duty cycle del segnale PWM. Può essere utilizzato in progetti Arduino per creare sistemi di controllo per robot, veicoli a guida autonoma, o qualsiasi altra applicazione che richieda la regolazione della velocità di un motore DC.

Tutorial: Come usare Modulo L7805CV SG3525

Il Modulo L7805CV SG3525 è ideale per controllare motori elettrici, regolando sia la frequenza che la duty cycle del segnale PWM. Utile per principianti e intermediari che lavorano con motori DC.

Cosa serve

• Arduino
• Cavo di alimentazione
• Resistenza da 10kΩ
• Motori DC

Passi

1. 1. Collega l’alimentazione 5V al pin VCC del modulo.
2. 2. Collega il terreno (GND) dell’Arduino al pin GND del modulo.
3. 3. Collega il segnale PWM (ad esempio pin 9) dell’Arduino al pin IN del modulo.
4. 4. Collega il pin OUT del modulo al motore DC.
5. 5. Collega la resistenza da 10kΩ tra il pin VCC e GND per protezione.
6. 6. Carica il codice Arduino fornito.
7. 7. Regola la frequenza con la funzione `analogWrite()`.
8. 8. Verifica sul datasheet per ulteriori impostazioni.

Codice di esempio

```
int pin = 9;
void setup() {
  pinMode(pin, OUTPUT);
}
void loop() {
  analogWrite(pin, 255); // 100% duty cycle
  delay(2000);
  analogWrite(pin, 127); // 50% duty cycle
  delay(2000);
  analogWrite(pin, 0); // 0% duty cycle
  delay(2000);
}
```

Mini-progetto

Costruisci un sistema di controllo per un motore DC utilizzando il Modulo L7805CV SG3525 e un Arduino. Regola la velocità del motore variando la duty cycle.

Errori comuni

• Non utilizzare pin PWM diversi da quelli specificati sul datasheet.
• Omettere la resistenza di protezione.
• Non verificare le specifiche sul datasheet.
• Collegare direttamente il motore al pin OUT senza passare per la resistenza.

Accessori consigliati

• Motori DC
• Resistenza da 10kΩ
• Cavo di alimentazione

Domande frequenti

Quali pin PWM posso utilizzare?
Utilizza solo i pin PWM supportati dal modulo, verifica sul datasheet.

Il modulo supporta motori a 12V?
Verifica sul datasheet per la tensione massima del motore.

Posso utilizzare il modulo per controllare più motori?
Il modulo supporta solo un motore alla volta, verifica sul datasheet.
