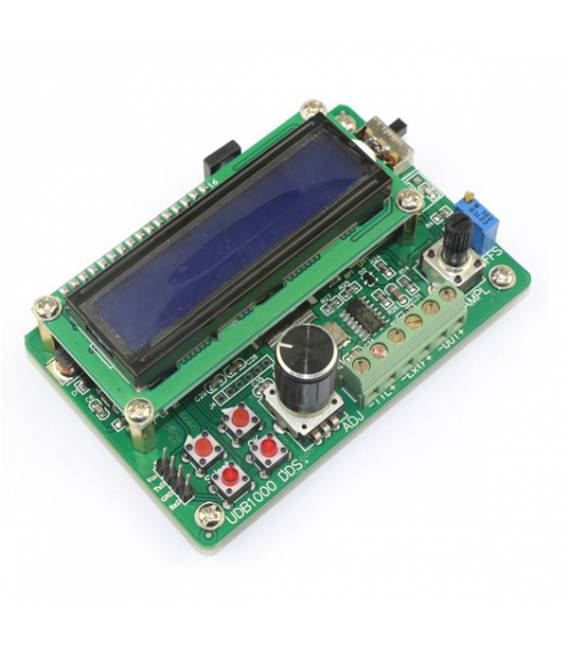

UDB1000 series Generatore di Segnale DDS con 60MHz Frequenzimetro

Descrizione

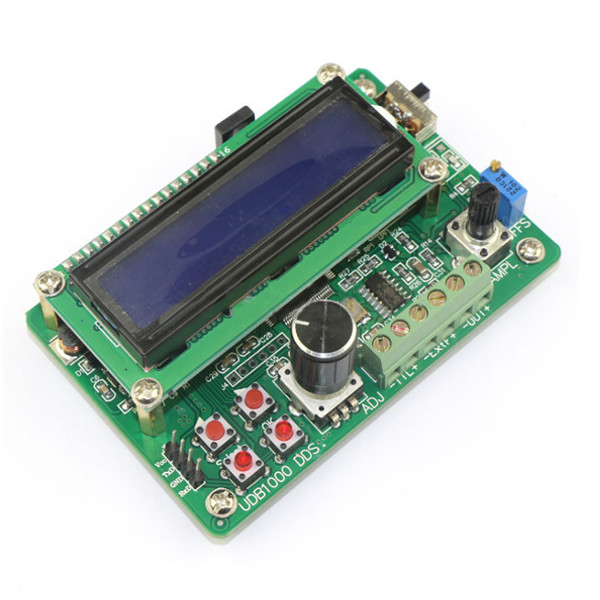

UDB1000 series Generatore di Segnale DDS con 60MHz Frequenzimetro

Introduzione:

La serie UDB100xS costituita da generatori di segnali basati sulla tecnologia di sintesi digitale diretta (DDS), sono disegnati adottando FPGA, hanno caratteri di elevata stabilit e bassa distorsione ect, uscita di un canale, uscita TTL di un canale, misurazione di frequenza esterna, contatore ecc. , E i segnali di uscita sono in grado di regolare l’ampiezza e la dinamica DC. La serie UDB100xS ha una funzione di spazzamento e pu impostare liberamente l’intervallo di spazzamento e il tempo di scansione. La serie UDB100xS applicabile ai laboratori e viene utilizzata dai tecnici e dagli appassionati di ingegneria.

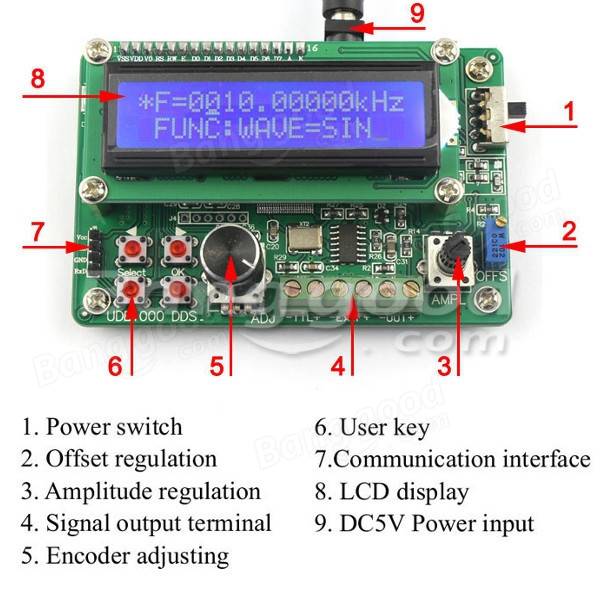

Main function:

Signal: Can output sine, square, triangle wave and sawtooth
Measurement: The instrument has frequency measurement and counting functions
Scan: SWEEP scanning function to achieve frequency scanning
Stored and transferred function: 10 group parameters storage function, M0-M9, automatically transferred M0 datas when turn on

Signal output function:

Output waveforms: Sine wave, Square wave, Triangle wave, Sawtooth wave
Output amplitude: 9Vp-p(signal output ,no load)
Output impedance: 5010%
DC offset: 2.5V(no load)
Display: LCD1602
Frequency range: 0.01Hz~2MHz(UDB1002S), 0.01Hz~5MHz(UDB1005S), 0.01Hz~8MHz(UDB1008S)
Frequency resolution: 0.01Hz(10mHz)
Frequency stability: 1 10^-6
Frequency accuracy: 5 10^-6
Sine wave distortion: 0.8% (reference frequency is 1kHz)
Trinagle wave linearity: 98% (0.01Hz~10kHz)
Rise and fall time of square wave: 100ns
Square wave duty range: 1%~99%

TTL output function:

Frequency range:
0.01Hz~2MHz(UDB1002S )
0.01Hz ~5MHz(UDB1005S)
0.01Hz ~8MHz(UDB1008S)
Amplitude: >3Vp-p
Fan out coefficient: >20 TTL Load

COUNTER function:

Counter range: 0~4294967295
Frequency measurement range: 1Hz~60MHz
Input voltage range: 0.5Vp-p~20Vp-p

SWEEP function:

Frequency range: fM1~fM2(frequency can be freely set)
Input voltage range: 0.5Vp-p~20Vp-p

Other functions:

Save and load parameter: 10 Location, M0~M9(M0:default load)
Power: DC 5V
Dimension: 130 x 102 x 85mm
Net weight: 260g

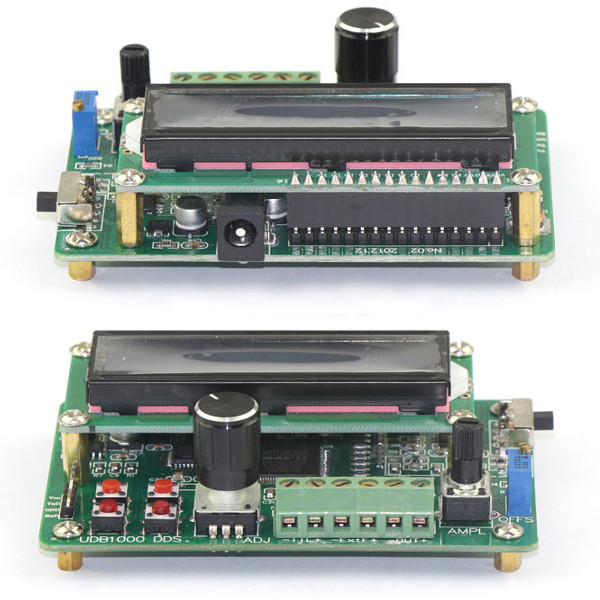

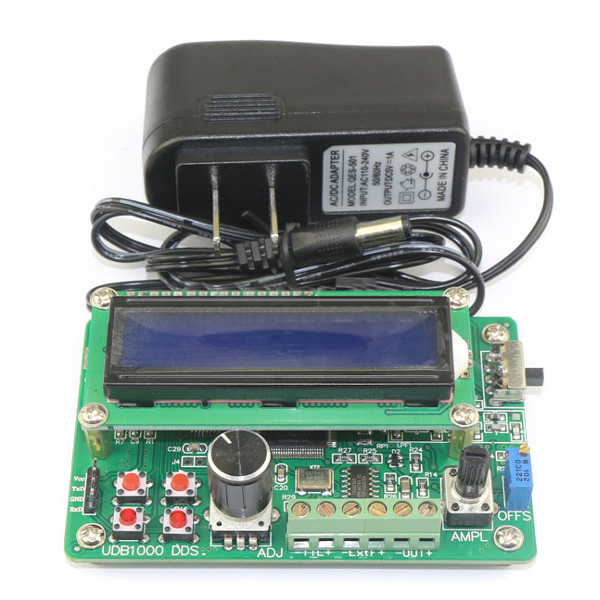

Package included:

1 x UDB-10000 Signal source module
1 x DC 5V power

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Guida al Generatore di Segnale DDS UDB1000

Il generatore DDS UDB1000 è ideale per testare e sviluppare circuiti con segnali precisi. Serve a maker, ingegneri e studenti.

Cosa serve

• Arduino Uno
• Cavo USB A-MicroB
• Alimentazione 5V

Passi

1. Collega il generatore al computer tramite USB.
2. Scarica la libreria DDS per Arduino.
3. Inserisci lo sketch di esempio nel tuo Arduino.
4. Verifica i segnali sul display o oscilloscopio.
5. Regola la frequenza e ampiezza del segnale desiderato.

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  // Inserisci qui il codice per generare un segnale specifico
}

Mini-progetto

Crea un sistema di allarme con led che lampeggia a una frequenza specifica.

Errori comuni

• Il display non si accende.
• La libreria DDS non viene riconosciuta.
• Errore durante la comunicazione USB.
• Problemi con l’alimentazione del modulo.

Accessori consigliati

• Oscilloscopio digitale
• Generatore di segnali RF
• Regolatore di tensione 5V
• Display LCD

Domande frequenti

Come posso regolare la frequenza?
Utilizza il software DDS o modifica lo sketch Arduino per impostare la frequenza desiderata.

Qual è la precisione del segnale generato?
Verifica sul datasheet per ottenere i dettagli specifici di precisione e risoluzione.
