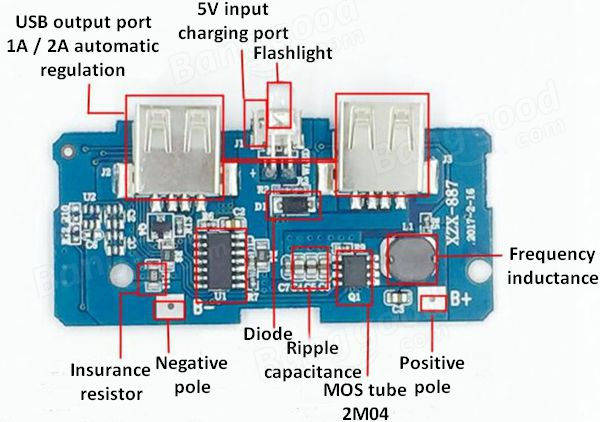

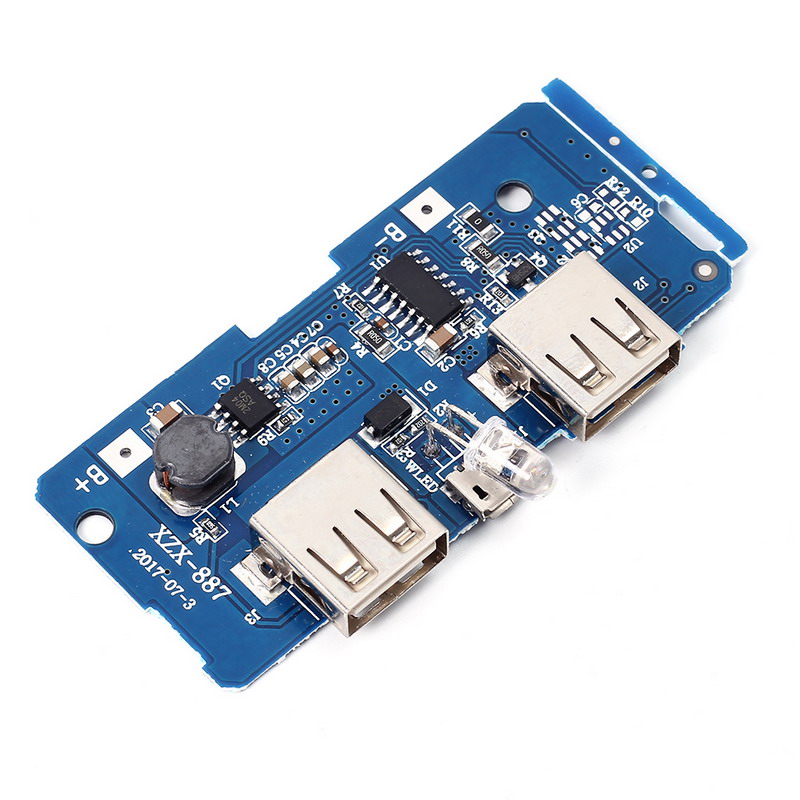

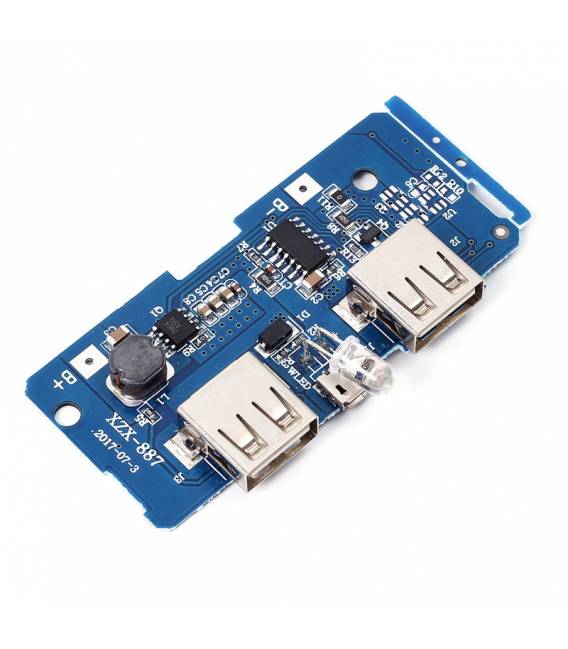

PCB Con 2 USB e Indicatore Led per Power Bank IN 3.7V out 5V 2A Boost Con Protezione

Descrizione

Cos’è

Il PCB con 2 USB e Indicatore Led per Power Bank è un circuito stampato progettato per convertire l’alimentazione da batterie di 3.7V (come LiPo o Li-ion) in una uscita USB a 5V/2A, fornendo protezione e monitoraggio della carica.

Caratteristiche

• Ingresso alimentazione: 3.7V
• Uscite USB: 5V/2A
• Indicatore LED per il livello di carica
• Potenza di uscita massima: verifica sul datasheet

A cosa serve

Serve a creare un power bank personalizzato con alimentazione USB da 5V/2A. È adatto per progetti portatili che richiedono una fonte di energia stabile e sicura.

Tutorial: Come usare PCB USB Boost 5V

Questo PCB è ideale per chiunque desideri creare un power bank personalizzato con alimentazione da batteria 3.7V, ad esempio una batteria LiPo o Li-ion. Con la sua capacità di fornire uscite USB a 5V/2A e un indicatore LED visibile, è perfetto per progetti portatili.

Cosa serve

• PCB USB Boost 5V
• Batteria 3.7V (es. LiPo)
• Cavo JST-XH
• Arduino Uno o simile

Passi

1. Collegare la batteria 3.7V al PCB utilizzando un cavo JST-XH.
2. Verificare che l’indicatore LED sia acceso, confermando che il PCB è alimentato correttamente.
3. Se si desidera monitorare lo stato di carica della batteria, collegare una porta seriale dell’Arduino al PCB e inviare comandi per leggere i dati.
4. Collegare un dispositivo USB (es. smartphone) alla prima uscita USB del PCB.
5. Verificare che il dispositivo si stia caricando correttamente.
6. Se necessario, collegare un secondo dispositivo USB alla seconda uscita.
7. Monitorare l’indicatore LED per assicurarsi che la carica della batteria sia sufficiente.
8. In caso di necessità, utilizzare lo script Arduino fornito per regolare il flusso di energia.

Codice di esempio

// Script Arduino per monitoraggio del PCB USB Boost
void setup() {
  Serial.begin(9600);
}

void loop() {
  // Inserire qui i comandi specifici per leggere lo stato della batteria e dell'alimentazione.
}

Mini-progetto

Crea un power bank portatile con alimentatore USB da 5V/2A. Collega il PCB a una batteria LiPo, aggiungi due uscite USB e monitora l’indicatore LED per controllare la carica della batteria.

Errori comuni

• Non verificare che l’indicatore LED sia acceso dopo aver collegato la batteria.
• Collegare un dispositivo USB con una richiesta di corrente superiore a 2A.
• Omettere il monitoraggio dello stato di carica della batteria durante l’utilizzo del power bank.
• Non utilizzare un cavo JST-XH appropriato per connettere la batteria al PCB.

Accessori consigliati

• Batteria LiPo 3.7V
• Cavo JST-XH
• Arduino Uno
• Indicatori LED aggiuntivi

Domande frequenti

Il PCB supporta più di due uscite USB?
No, il PCB è progettato per fornire massimo due uscite USB.

Qual’è la protezione incorporata nel PCB?
Incorpora protezioni come sovraccarico e cortocircuito per garantire la sicurezza del dispositivo collegato.

Come posso monitorare lo stato di carica della batteria?
Collegando un Arduino alla porta seriale del PCB, è possibile inviare comandi specifici per leggere il livello di carica.
