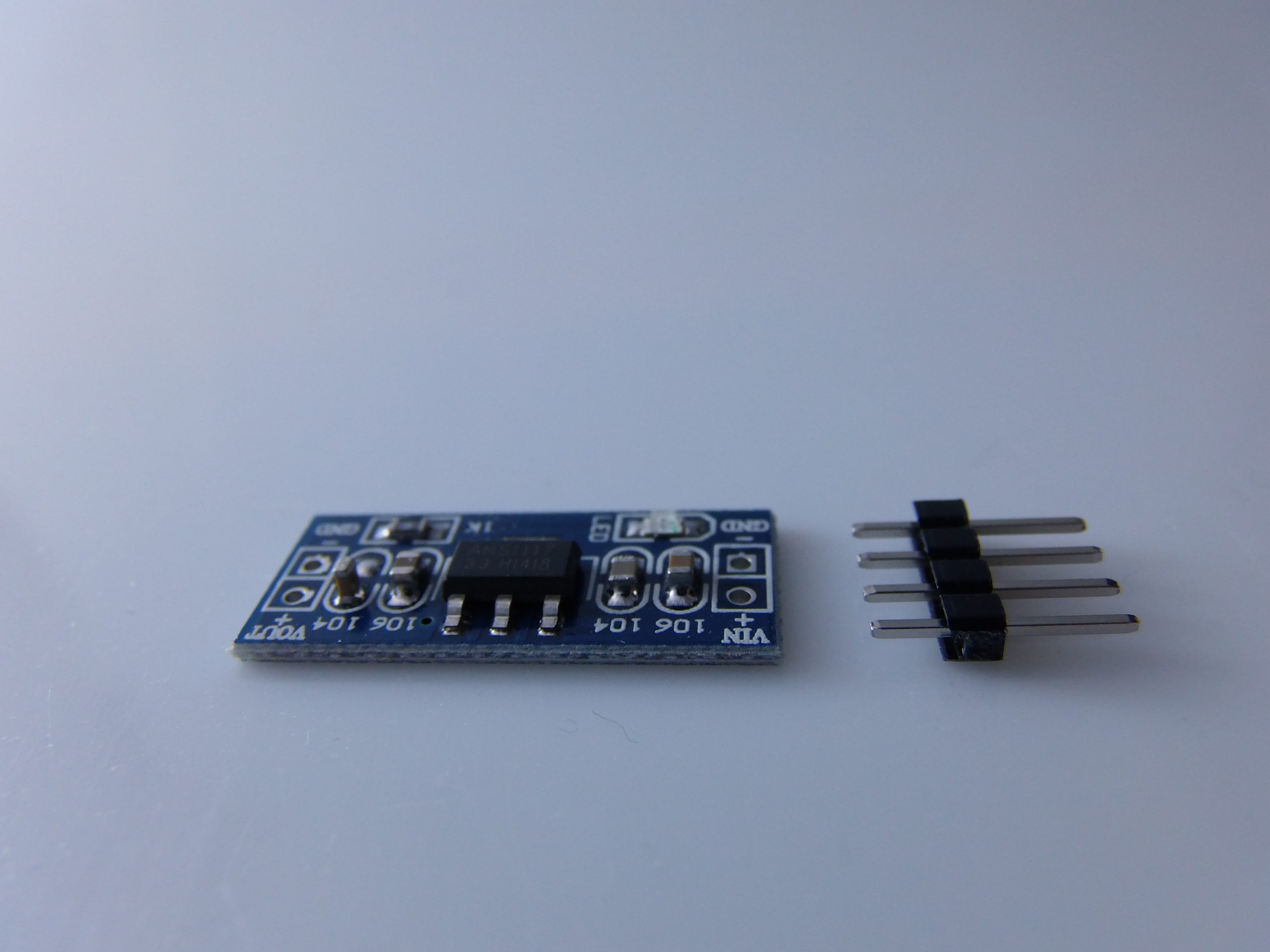

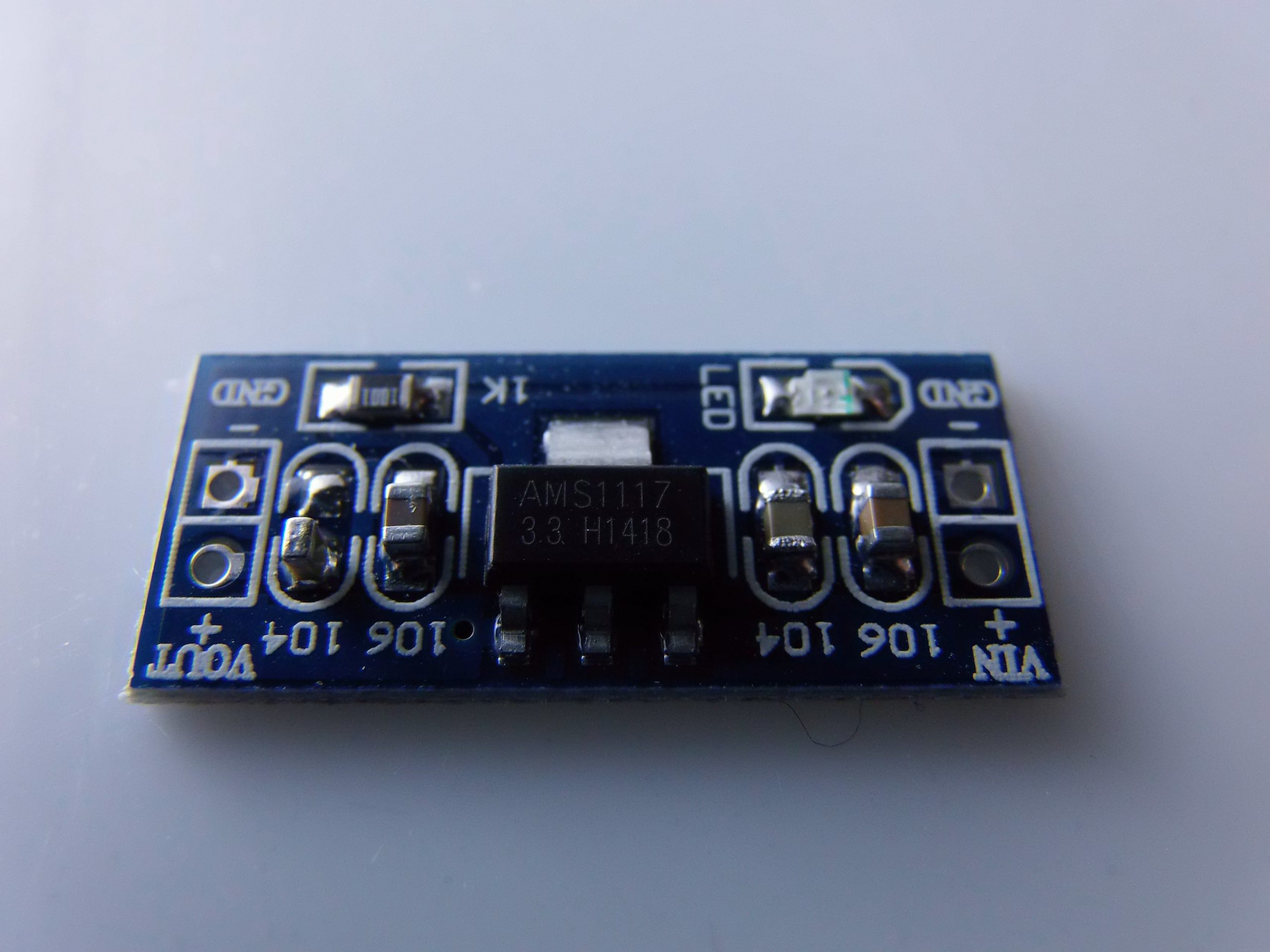

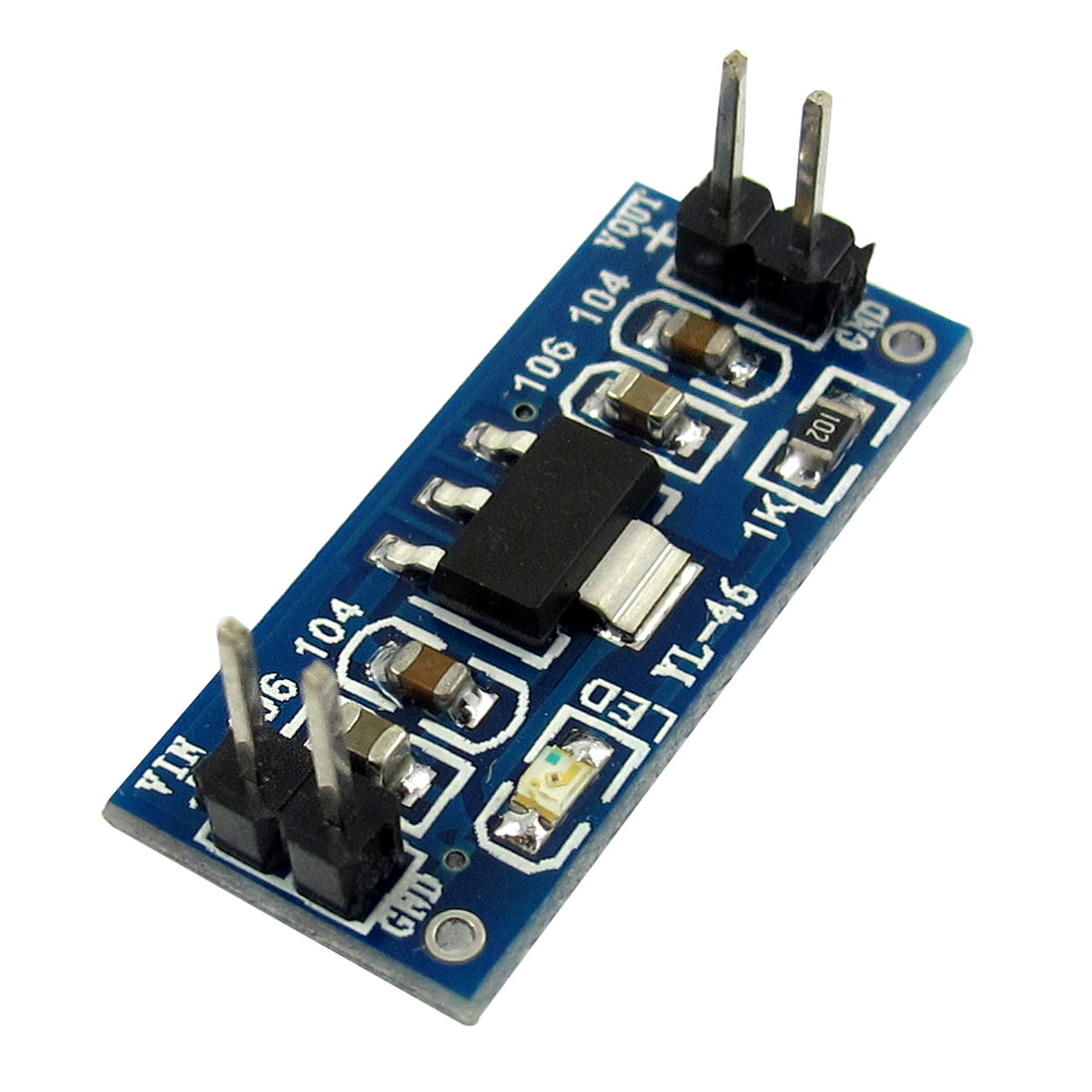

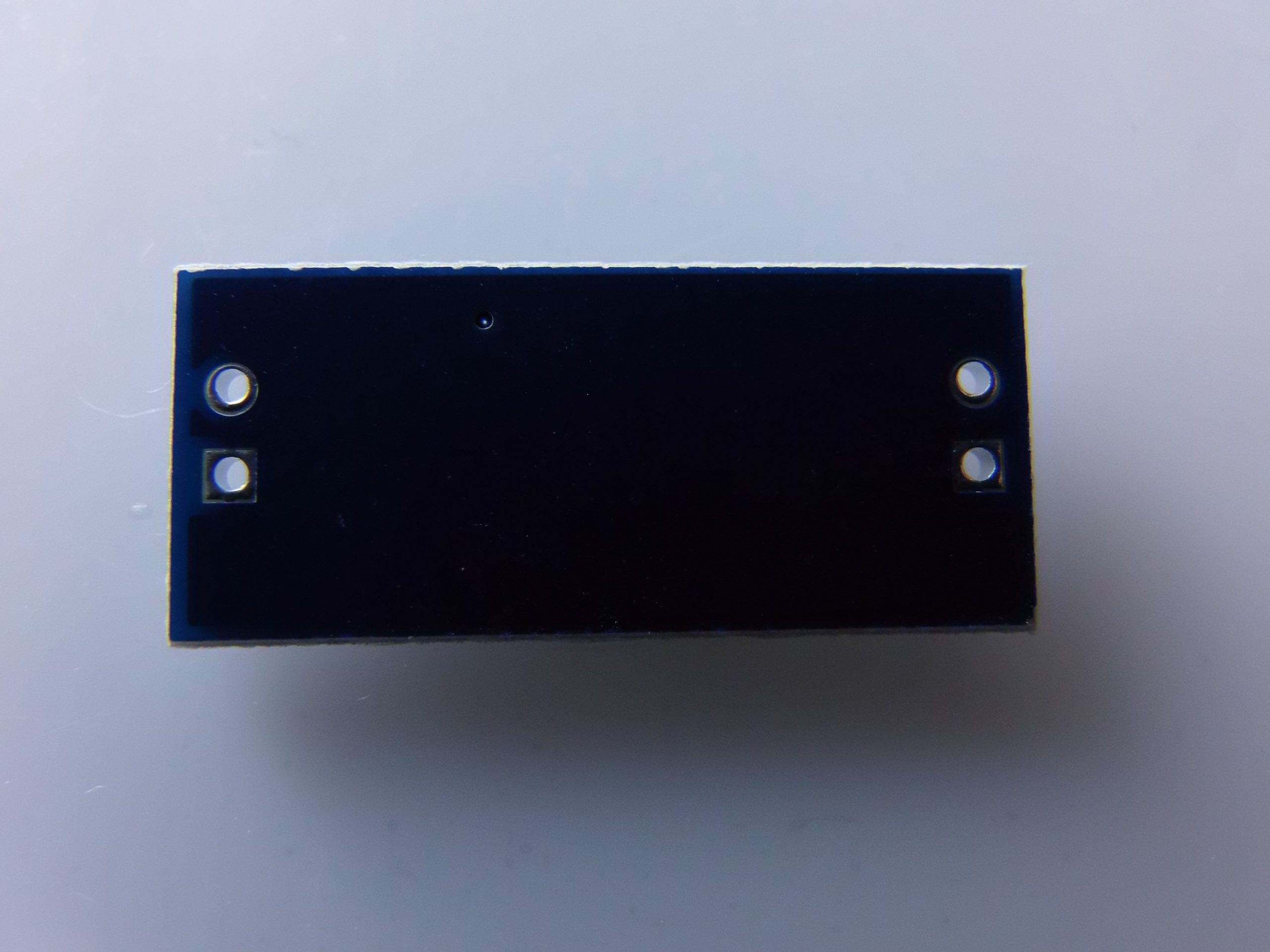

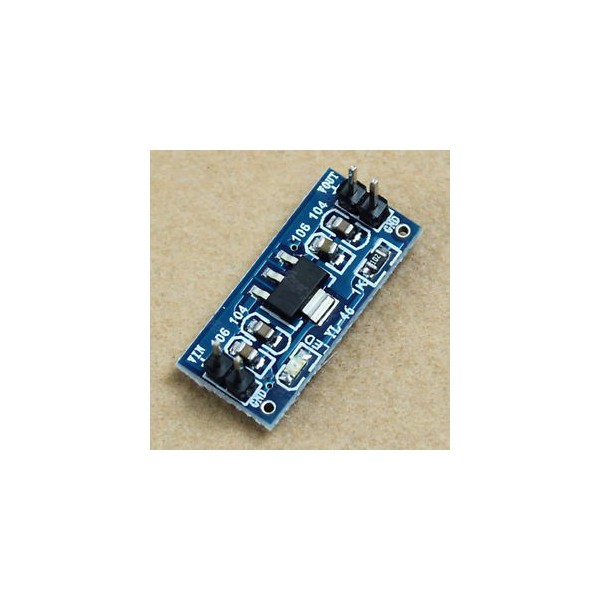

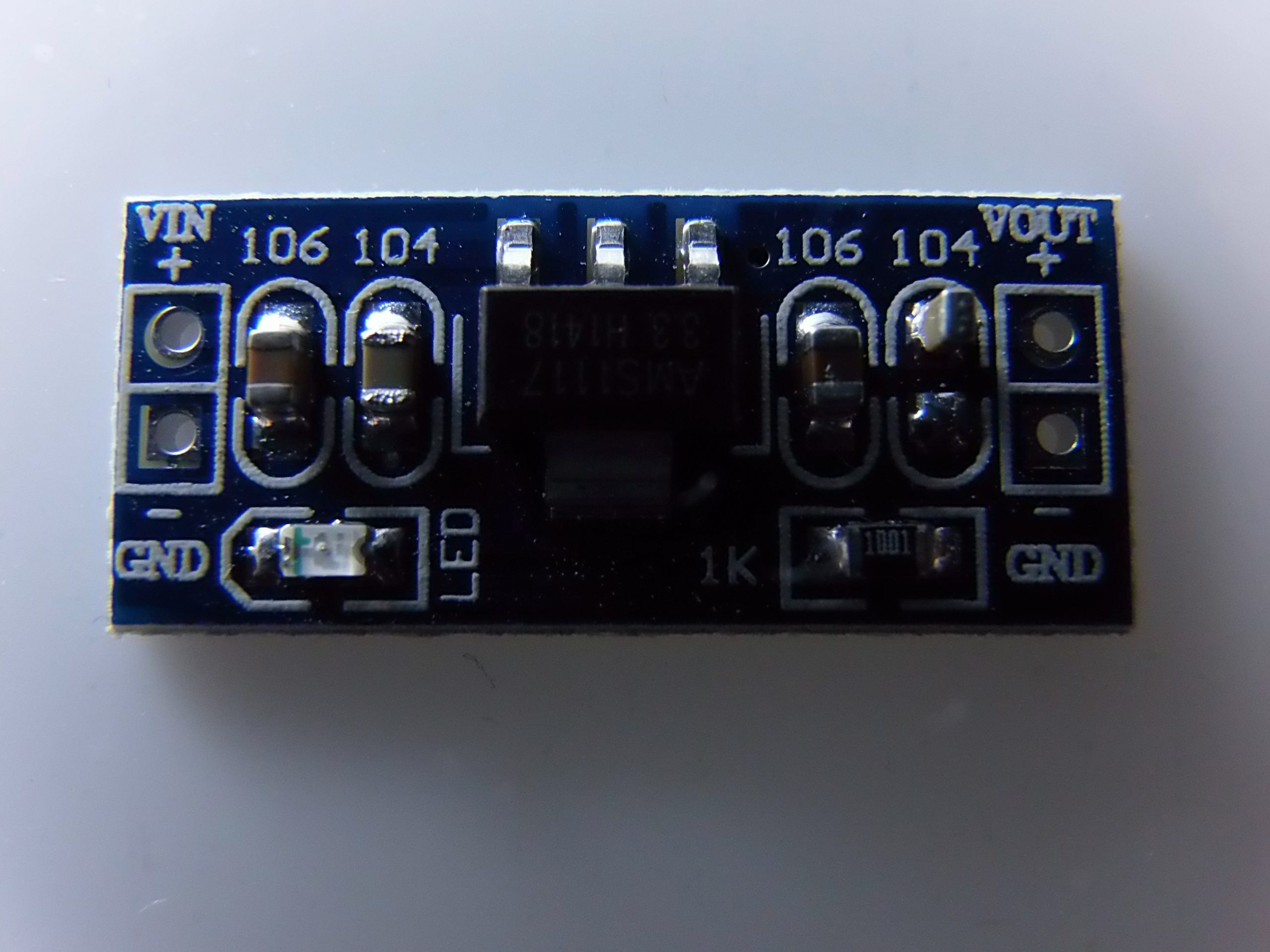

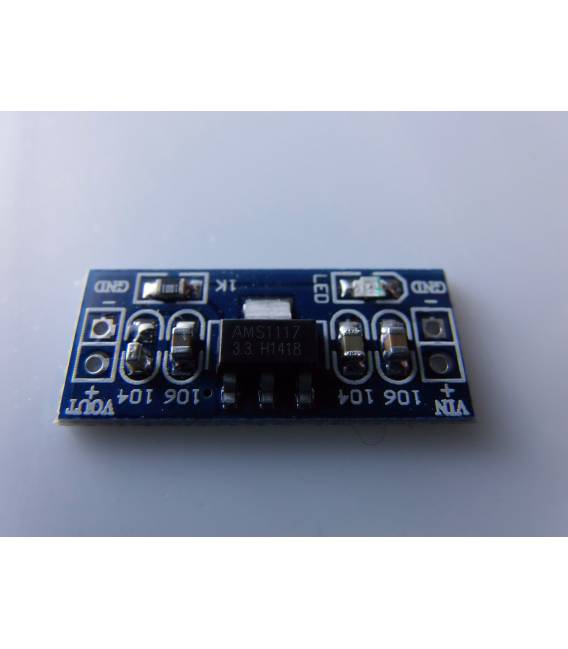

Modulo di Alimentazione 3.3V AMS1117-3.3V Regolatore di Tensione Fissa – input 4.5 ~ 7V – output 3.3V

Descrizione

Certo! Ecco una descrizione completa del Modulo di Alimentazione 3.3V AMS1117-3.3V, insieme a una guida dettagliata su come usarlo con Arduino, esempi pratici e consigli di programmazione.

---

Descrizione del Modulo di Alimentazione 3.3V AMS1117-3.3V

Caratteristiche principali:

• Regolatore di tensione fissa: AMS1117-3.3V
• Tensione di ingresso (Vin): da 4.5V a 7V (tipicamente 5V da USB o alimentatore esterno)
• Tensione di uscita (Vout): 3.3V stabile e regolata
• Corrente di uscita: fino a 1A (con adeguato dissipatore o in condizioni di raffreddamento ottimali)
• Basso rumore e buona stabilità
• Protezione termica e da cortocircuito
• Formato modulare: spesso montato su una piccola scheda con connettori per facilitare l’integrazione

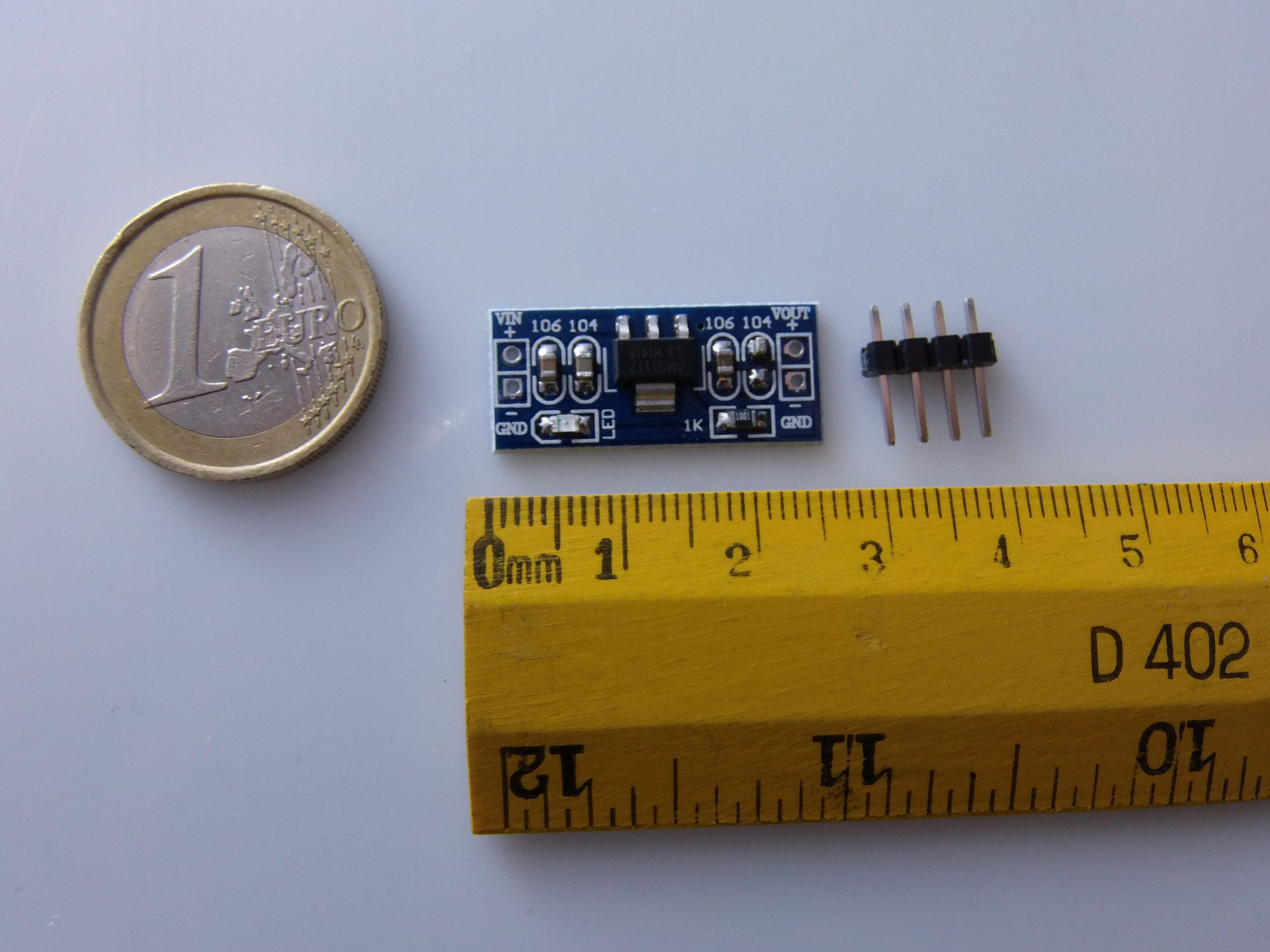

• Dimensioni compatte, ideale per progetti embedded o prototipi

Funzione:

Questo modulo è un regolatore di tensione lineare che prende una tensione più alta (ad esempio 5V da USB o batteria) e la converte in una tensione costante e stabile di 3.3V, utile per alimentare microcontrollori e sensori che funzionano a 3.3V (come molti moduli WiFi, sensori digitali, moduli Bluetooth, ecc.).

---

Guida all’uso con Arduino

Perché usarlo con Arduino?

Molti sensori e moduli moderni richiedono alimentazione a 3.3V, mentre Arduino UNO o simili spesso funzionano a 5V. Se alimenti direttamente un modulo a 3.3V con 5V rischi di danneggiarlo. Questo modulo permette di ottenere una alimentazione 3.3V stabile a partire da 5V.

Collegamenti

1. Alimentazione ingresso (Vin): collega il pin Vin del modulo a una fonte da 4.5V-7V (ad esempio, il pin 5V di Arduino o un alimentatore esterno).
2. Massa (GND): collega la massa del modulo alla massa di Arduino.
3. Uscita (Vout 3.3V): collega questo pin all’alimentazione del modulo/sensore a 3.3V.

Nota: non collegare l’uscita 3.3V direttamente al pin 3.3V di Arduino se usi una scheda che ha già un regolatore integrato, per evitare conflitti.

---

Esempio pratico di utilizzo con Arduino

Immaginiamo di voler alimentare un modulo sensore a 3.3V (ad esempio un sensore di temperatura o un modulo ESP8266):

Schema base:

Alimentazione 5V Arduino  --> Vin AMS1117 Module
GND Arduino               --> GND AMS1117 Module
3.3V AMS1117 Output       --> Vcc del sensore 3.3V
GND sensore               --> GND Arduino
Segnale sensore           --> Pin Arduino digitale/analogico

---

Guida alla programmazione Arduino

La programmazione di Arduino rimane invariata: il modulo AMS1117 si occupa solo di fornire una tensione stabile, quindi ti concentri sul codice per leggere o inviare dati dai sensori o moduli alimentati.

Esempio: Lettura di un sensore analogico alimentato a 3.3V

int sensorPin = A0;  // Pin analogico su Arduino
int sensorValue = 0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  sensorValue = analogRead(sensorPin);
  Serial.print("Valore sensore: ");
  Serial.println(sensorValue);
  delay(500);
}

In questo caso:

• Il sensore è alimentato a 3.3V tramite AMS1117
• Il segnale analogico viene letto da Arduino (che opera a 5V)
• Attenzione a non superare il range di tensione accettato dal pin analogico di Arduino (0-5V)

---

Consigli utili

• Dissipazione: se la corrente richiesta è alta (vicina a 1A), il modulo AMS1117 può scaldarsi. Usa un piccolo dissipatore o assicurati che ci sia una buona ventilazione.
• Range ingresso: mai superare 7V per Vin, rischi di danneggiare il regolatore.
• Verifica tensione: usa un multimetro per verificare l’uscita 3.3V prima di collegare componenti delicati.
• Compatibilità: questo modulo è ideale per alimentare moduli WiFi ESP8266, sensori digitali, moduli Bluetooth BLE, display OLED a 3.3V, ecc.

---

Tutorial: Come usare Modulo Alimentazione AMS1117-3.3V

Il modulo di alimentazione AMS1117-3.3V è ideale per fornire una tensione stabile a dispositivi elettronici che richiedono un’alimentazione di 3,3V. È particolarmente utile per progetti Arduino o altri microcontrollori.

Cosa serve

• modulo AMS1117-3.3V
• Arduino Uno o compatibile
• connettori JST
• batteria da 4.5 a 7V

Passi

1. Verifica che la tensione di input del modulo sia compresa tra 4,5 e 7V.
2. Collega l’input del modulo al polo positivo della batteria.
3. Collega il polo negativo della batteria alla massa (GND) del modulo.
4. Connetti VOUT del modulo all’alimentazione di 3,3V dell’Arduino o dispositivo elettronico.
5. Verifica che l’interruttore di alimentazione sia posizionato correttamente per permettere il flusso di energia.
6. Se necessario, collega un condensatore eletrolitico da 10µF tra IN e GND del modulo per migliorare la stabilità dell’alimentazione.

Mini-progetto

Crea una piccola lampada LED controllata da Arduino alimentata dal modulo AMS1117-3.3V.

Errori comuni

• Collegare l’input del modulo a una tensione superiore ai 7V, danneggiando il regolatore di tensione.
• Omettere la massa (GND) durante i collegamenti.
• Non verificare che VOUT fornisca effettivamente 3,3V prima di connetterlo al dispositivo elettronico.

Accessori consigliati

• Arduino Uno
• LED
• Resistenza da 220 ohm
• Batteria portatile

Domande frequenti

Qual è la differenza tra AMS1117-3.3V e LM7805?
AMS1117-3.3V fornisce una tensione di 3,3V mentre LM7805 fornisce 5V.

Posso utilizzare questo modulo con un Raspberry Pi Zero W?
Sì, ma verifica che la tensione di input sia adeguata e considera l’uso di un condensatore per migliorare la stabilità.
