Modulo L7809 LM 7809 Regolatore di Tensione 9V Convertitore Alimentazione Raddrizzatore

Descrizione

Cos’è

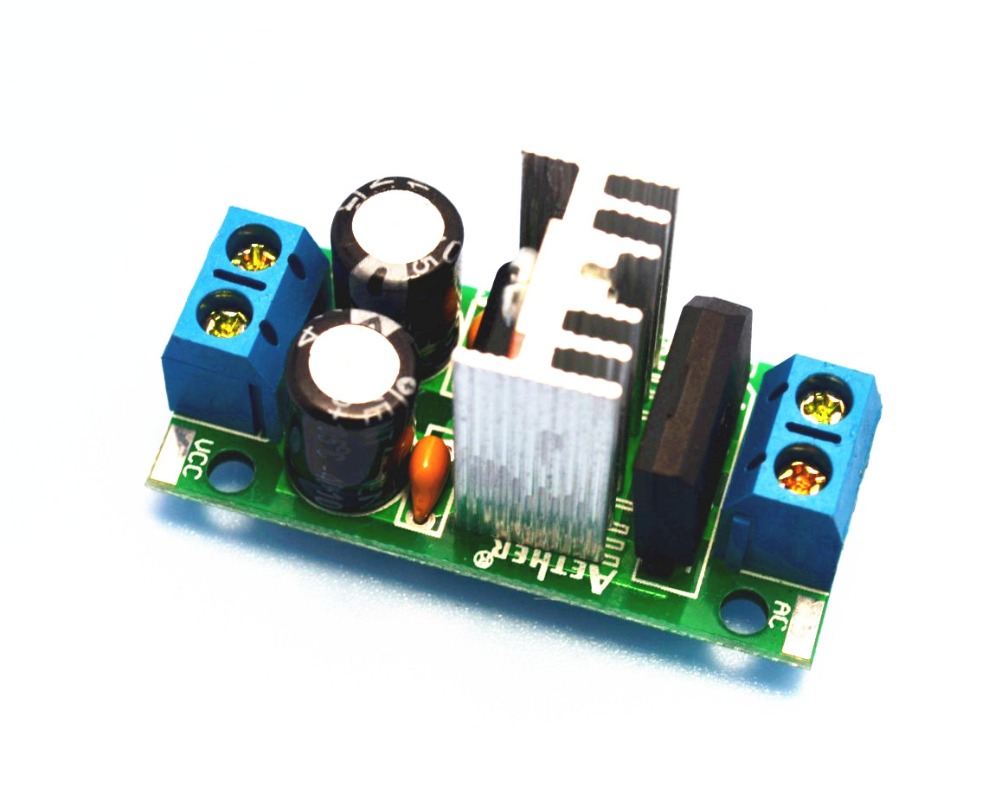

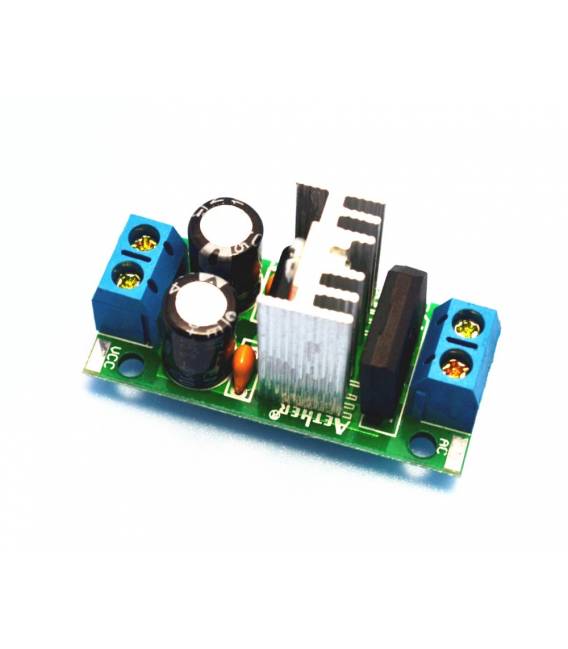

Il modulo L7809 LM 7809 è un regolatore di tensione che fornisce una tensione stabile e affidabile di 9V.

Caratteristiche

• Tensione d’uscita: 9V
• Sviluppato da ST Microelectronics

A cosa serve

Il regolatore L7809 è utilizzato per convertire una tensione d’ingresso in una tensione stabile di uscita di 9V, essenziale per alimentare dispositivi elettronici sensibili a una tensione regolata. È ideale per progetti Arduino e può essere integrato in circuiti dove è necessario un raddrizzamento della tensione.

Tutorial: Come usare il Regolatore di Tensione 9V L7809

Il Regolatore di Tensione 9V L7809 è un componente fondamentale per convertire una tensione d’ingresso in una tensione di uscita stabile di 9V. Utile per alimentare dispositivi elettronici sensibili a una tensione regolata.

Cosa serve

• Modulo L7809
• Fonte di alimentazione (12V o 15V)
• Resistenza di pull-up (10kΩ)
• Capi di collegamento

Passi

1. Verifica sul datasheet le specifiche del L7809.
2. Collega la fonte di alimentazione positiva (12V o 15V) alla pin 1 (in ingresso).
3. Collega la pin 3 (in uscita) a un dispositivo che richiede 9V.
4. Collega la pin 2 (in massa) a massa.
5. Collega una resistenza di 10kΩ tra la pin 1 e 2 per protezione.
6. Verifica il collegamento con un multimetro.
7. Alimenta il circuito e verifica la tensione di uscita con un multimetro.
8. Se necessario, regola la tensione d’ingresso per ottenere 9V esatti.

Mini-progetto

Costruisci un semplice circuito di alimentazione per un servomotore.

Errori comuni

• Collegare la fonte di alimentazione a pin errate.
• Omettere la resistenza di pull-up.
• Non verificare la tensione di uscita.
• Alimentare il circuito con una tensione diversa da 12V o 15V.

Accessori consigliati

• Servomotore
• Multimetro
• Fonte di alimentazione 12V o 15V
• Resistenza 10kΩ

Domande frequenti

Come posso regolare la tensione d’ingresso?
Non è possibile regolare la tensione d’ingresso. Usa una fonte di alimentazione stabile di 12V o 15V.

Il L7809 può essere utilizzato con tensioni d’ingresso diverse da 12V o 15V?
Sì, ma assicurati che la tensione d’ingresso sia almeno 1.5V più alta della tensione di uscita desiderata.

Posso utilizzare il L7809 per alimentare dispositivi di alta potenza?
Il L7809 è progettato per piccole cariche. Usa un convertitore di tensione più potente per cariche elevate.

Quali sono i limiti di potenza del L7809?
Il L7809 può gestire fino a 1.5A di corrente. Verifica le specifiche sul datasheet per ulteriori dettagli.
