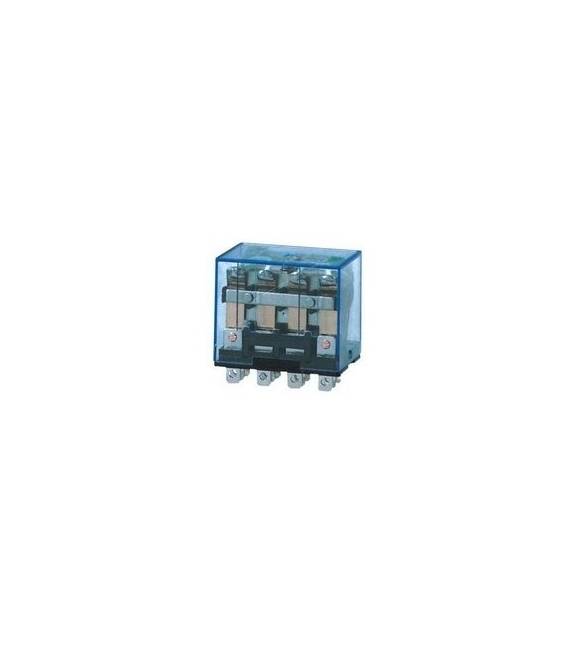

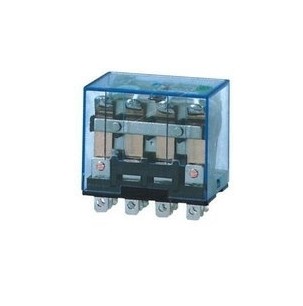

LY4NJ AC220V Bobina 3PDT 11P Relè di alimentazione per uso generico 5A 250 V CA / 28 V CC

Descrizione

LY4NJ AC220V Bobina 3PDT 11P Relè di potenza per uso generico 5A 250VAC / 28VDC

• Nome prodotto: relè elettromagnetico;
• N. modello: LY4NJ;
• Tensione bobina: AC 220 V
• Capacità di contatto: capacità di contatto; 10 A 240 V CA / 28 V CC: 10 A 240 V CA / 28 V CC;
• Tipo: 4PDT
• N umber of Terminals: 14;
• Tipo di binario di montaggio: guida DIN da 35 mm;
• Dimensioni del foro di montaggio: 6 x 4 mm / 0,24 “x 0,16” (L * W)
• Dimensioni totali (circa): 75 x 45 x 65 mm / 2,7″ x 1,3 “x 2,6” (L * W * H);
• S hell Materiale: plastica;
• Principale Colore: Nero, Blu chiaro
• Peso netto: 139g;
• Contenuto della confezione: 1 x relè elettromagnetico

Abbiamo disponibili la scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e pubblicheremo il primo possibile nel nostro sito.

Tutorial: Come usare LY4NJ AC220V

Questo relè è ideale per controllare dispositivi elettrici da 5A a 250 V CA o 28 V CC. Utile per principianti e intermedi in elettronica.

Cosa serve

• LY4NJ AC220V
• Arduino
• Cavo di alimentazione
• Resistenza

Passi

1. Verifica sul datasheet specifiche di corrente e tensione.
2. Collega la bobina al pin di controllo dell’Arduino.
3. Collega i contatti del relè ai dispositivi da controllare.
4. Utilizza un resistore per proteggere la bobina.
5. Scrivi un semplice sketch per controllare il relè.
6. Testa il relè con un pulsante per controllare manualmente.
7. Verifica la stabilità del relè in diversi cicli di attivazione.
8. Adatta il relè a un progetto specifico.

Codice di esempio

```void setup() {  pinMode(2, OUTPUT);}void loop() {  digitalWrite(2, HIGH);  delay(5000);  digitalWrite(2, LOW);  delay(5000);}```

Mini-progetto

Costruisci un sistema di illuminazione automatica. Collega un relay a un sensore luminosità e un LED.

Errori comuni

• Non utilizzare tensioni superiori a 250 V CA o 28 V CC.
• Non collegare direttamente la bobina all’Arduino senza resistenza.
• Non utilizzare correnti superiori a 5A.
• Non usare il relè per controllare dispositivi che superano i 250 V CA o 28 V CC.

Accessori consigliati

• Sensore luminosità
• LED
• Cavo di alimentazione
• Resistenza

Domande frequenti

Posso utilizzare questo relè per controllare dispositivi con tensioni diverse da quelle specificate?
Verifica sul datasheet specifiche di tensione e corrente prima di utilizzo.

Quale resistenza utilizzare per la bobina?
Utilizza una resistenza di 1 kΩ per limitare la corrente.

Posso utilizzare questo relè per controllare dispositivi di tensione AC e DC?
Sì, ma assicurati che la tensione sia all’interno delle specifiche.

Quale pin dell’Arduino utilizzare per il relè?
Utilizza un pin digitale come D2 per il controllo.
