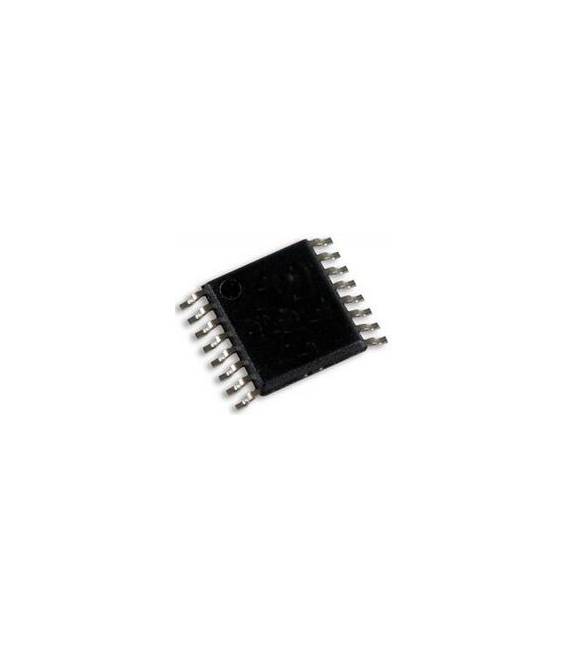

LT6005IGNPBF Amplificatore Operazionale, Quad, 2 kHz, 4, 0.0008 V/µs, Da 1,6V a 16V, TSSOP, 16

Descrizione

Tutorial: Come usare LT6005IGNPBF

L’amplificatore operazionale LT6005IGNPBF è ideale per progetti elettronici che richiedono una bassa distorsione e un buon rapporto segnale rumore. Questo componente è particolarmente utile per i maker principianti e intermedi che stanno sviluppando circuiti di misurazione o filtraggio.

Cosa serve

• Arduino Uno
• Breadboard
• Cavi jumper
• Resistenze
• Condensatori

Passi

1. Passo 1: Identificare i pin dell’amplificatore operazionale LT6005IGNPBF e leggere il datasheet per capire la loro funzione.
2. Passo 2: Collegare l’alimentazione del circuito (da 1,6V a 16V) ai pin di alimentazione V+ e V- dell’amplificatore operazionale.
3. Passo 3: Collocare un condensatore tra i pin di alimentazione per filtrare eventuali rumori.
4. Passo 4: Collegare il segnale da amplificare al pin del segnale in ingresso (IN+ e IN-).
5. Passo 5: Configurare l’output dell’amplificatore operazionale collegando un resistore tra l’uscita (OUT) e uno dei pin di alimentazione.
6. Passo 6: Collegare il breadboard all’Arduino Uno per inviare i segnali amplificati al microcontrollore.
7. Passo 7: Verifica che non ci siano errori di collegamento utilizzando un multimetro.
8. Passo 8: Testa l’amplificatore operazionale con una fonte di segnale nota.

Mini-progetto

Crea un sensore di rumore che amplifica i suoni acustici e li invia all’Arduino per visualizzare il livello del rumore.

Errori comuni

• Collegamento errato dei pin di alimentazione
• Rumori indesiderati a causa della mancanza di condensatori di filtraggio
• Impedenza non corretta tra l’output e i pin di alimentazione

Accessori consigliati

• Arduino Uno
• Breadboard
• Condensatore decoupling
• Resistenze variabili

Domande frequenti

Qual è la frequenza massima che posso amplificare con questo amplificatore operazionale?
Verifica sul datasheet per il valore esatto, ma generalmente è intorno a 2 kHz.

Posso utilizzare l’amplificatore operazionale LT6005IGNPBF come buffer?
Sì, può essere usato come buffer se configurato correttamente con resistenze di feedback.

Come posso ridurre il rumore indesiderato nel segnale amplificato?
Aggiungi condensatori decoupling tra i pin di alimentazione e terra.
