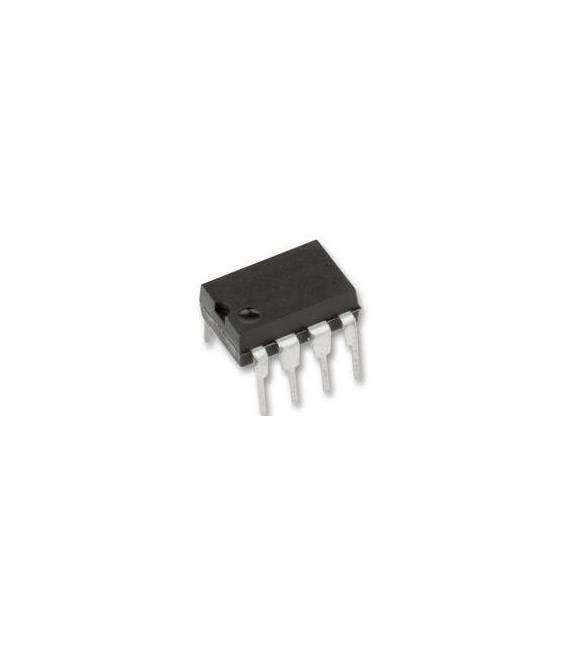

LM358N Amplificatore Operazionale, Doppio, 2, Da ± 1,5V a ± 16V, DIP, 8

Descrizione

Tutorial: Come usare LM358N Amplificatore Operazionale

L’LM358N è un amplificatore operazionale in formato DIP (Dual Inline Package) utilizzato per vari tipi di applicazioni elettroniche, come la filtrazione del segnale, il rafforzamento del segnale audio o l’uso come comparatore. È ideale sia per principianti che per esperti.

Cosa serve

• Arduino
• Breadboard
• Cavi jumper
• Fonte di alimentazione

Passi

1. Installare il componente LM358N sul breadboard, assicurandosi che le pin siano correttamente allineate con i buchi del breadboard.
2. Collegare la fonte di alimentazione ai terminali Vcc e GND dell’LM358N. Verifica sul datasheet l’alimentazione supportata (da ± 1,5V a ± 16V).
3. Collegare il segnale d’ingresso al pin non invertente (+) del LM358N.
4. Collegare il segnale di riferimento al pin invertente (-) del LM358N.
5. Connettere l’uscita dell’amplificatore operazionale a un termometro digitale o ad altri dispositivi per la lettura dei dati.
6. Se necessario, aggiungere condensatori di bypass tra Vcc e GND vicino al componente LM358N per ridurre le interferenze.
7. Scrivere lo sketch Arduino per acquisire i segnali dall’LM358N e visualizzarli sul monitor seriale o su un display.
8. Testare il circuito con vari livelli di input per verificare che l’amplificatore operazionale funzioni correttamente.

Codice di esempio

/*Sketch Arduino per testare LM358N*/
void setup() {
  Serial.begin(9600);
}

void loop() {
  int val = analogRead(A0); // Leggi il segnale dall'LM358N collegato a A0
  Serial.println(val);
}

Mini-progetto

Creare un sistema di allarme semplice utilizzando l’LM358N come comparatore per rilevare la presenza di persone o oggetti nel campo visivo di un sensore.

Errori comuni

• Alimentazione non corretta
• Segnale d’ingresso collegato al pin sbagliato
• Condensatori di bypass mancanti

Accessori consigliati

• Arduino Uno R3
• Breadboard grande
• Cavi jumper colorati
• Fonte alimentazione variabile

Domande frequenti

Qual è la tensione minima e massima per l’LM358N?
Verifica sul datasheet del componente.

Come posso utilizzare l’LM358N come comparatore?
Collega i segnali d’ingresso ai pin invertente (-) e non invertente (+), poi collega l’uscita a un led o ad un relè.
