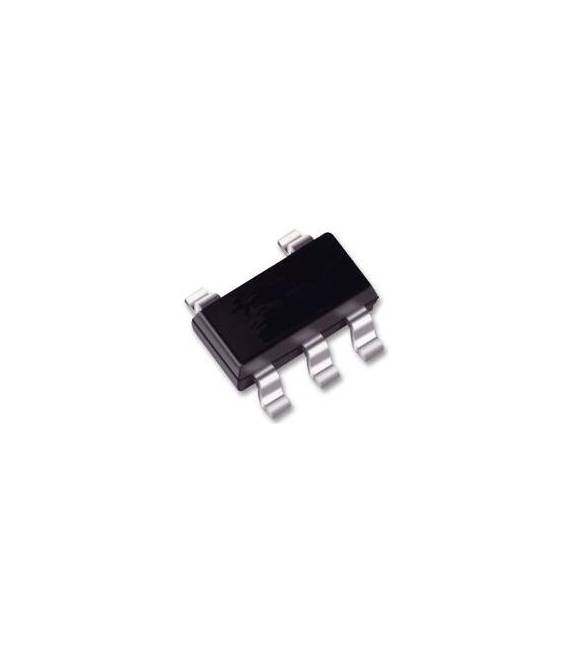

LT6003IS5PBF Amplificatore Operazionale, Singolo, 3 kHz, 1, 0.0008 V/µs, Da 1,6V a 16V, TSOT-23, 5

Descrizione

Tutorial: Come usare LT6003IS5PBF Amplificatore Operazionale

L’amplificatore operazionale LT6003IS5PBF è ideale per progetti di elettronica che richiedono precisione e basso consumo energetico. Questo componente è particolarmente utile per i maker principianti e intermedi che stanno creando circuiti semplici come filtri o amplificatori audio.

Cosa serve

• LT6003IS5PBF
• Arduino Uno
• Breadboard
• Cavi jumper
• Resistenze
• Condensatori

Passi

1. Installare il componente LT6003IS5PBF sul breadboard.
2. Collegare i pin di alimentazione positiva e negativa al circuito.
3. Connettere un condensatore tra l’ingresso positivo e negativo per filtraggio.
4. Collegare la resistenza tra l’uscita e il pin inverting input (invece di collegarlo direttamente a massa).
5. Connettere i segnali di ingresso al circuito Arduino.
6. Verificare le specifiche sul datasheet per configurare correttamente i valori della resistenza e del condensatore.

Mini-progetto

[“Creare un semplice filtro passa-basso utilizzando l’amplificatore operazionale LT6003IS5PBF. Collegare il circuito ad una fonte di segnale audio per visualizzare la risposta del sistema in Arduino.”]

Errori comuni

• Collegamento errato dei pin di alimentazione.
• Valori impropri delle resistenze e condensatori.
• Ignorare le specifiche sul datasheet.
• Non collegare il condensatore di filtraggio correttamente.

Accessori consigliati

• Arduino Uno
• Breadboard
• Cavi jumper
• Kit Condensatori

Domande frequenti

Quali resistenze e condensatori devo usare?
Verifica sul datasheet per le specifiche del circuito desiderato.

Come posso testare il componente?
Collegalo ad un generatore di segnali e misura la risposta in Arduino.
