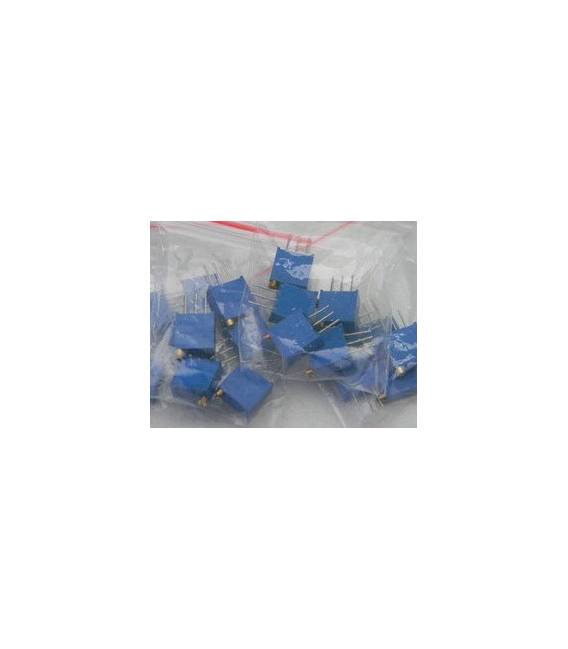

Kit Potenziometri Regolabili PCB Breadboard 3296W 5 Pezzi per 9 Valori: 200R, 500R, 1K, 2K, 5K, 10K, 25K, 100K, 200K

Descrizione

Kit Potenziometri Regolabili PCB Breadboard 3296W 5 Pezzi per 9 Valori: 200R, 500R, 1K, 2K, 5K, 10K, 25K, 100K, 200K

3296W adjustable potentiometer Kits 5pcs of 9Kinds : 253(25K), 201 200), 102 1K ,501(500R) , 202(2K) , 502(5K) , 104(100K) ,204(200K) , 103(10K)3296W adjustable potentiometer Kits 5pcs of 9Kinds : 253(25K), 201 200), 102 1K ,501(500R) , 202(2K) , 502(5K) , 104(100K) ,204(200K) , 103(10K)

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Kit Potenziometri PCB Breadboard

Kit di potenziometri regolabili PCB per Arduino e progetti elettronici. Per principianti e maker.

Cosa serve

• Arduino
• Breadboard
• Cavi jumper

Passi

1. Installare il kit su un breadboard
2. Collegare i potenziometri all’Arduino usando cavi jumpers
3. Verifica sul datasheet del valore di resistenza desiderato per ogni potenziometro
4. Scrivere uno sketch Arduino che legga i valori dei potenziometri
5. Utilizzare il monitor seriale per visualizzare i dati letti dai potenziometri

Codice di esempio

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(A0);
  Serial.println(sensorValue);
}

Mini-progetto

Costruisci un dimmer per LED usando uno dei potenziometri

Errori comuni

• Collegare i potenziometri al breadboard in modo errato
• Non verificare il valore di resistenza sul datasheet
• Scrive codice senza prima testare con monitor seriale

Accessori consigliati

• Kit LED RGB per Arduino
• Breadboard grande
• Set di cavi jumper colorati
• Arduino Uno R3

Domande frequenti

Quali valori di resistenza ha il kit?
200R, 500R, 1K, 2K, 5K, 10K, 25K, 100K, 200K

Come collegare i potenziometri al breadboard?
Ogni pin del potenziometro deve essere connesso a un bus del breadboard
