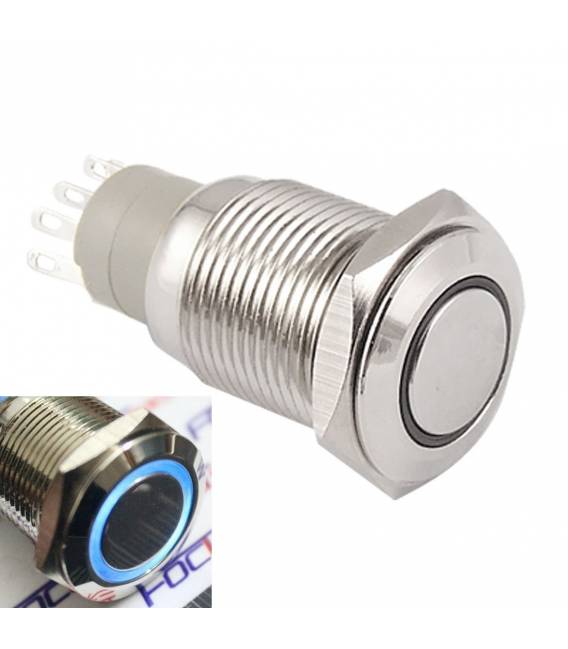

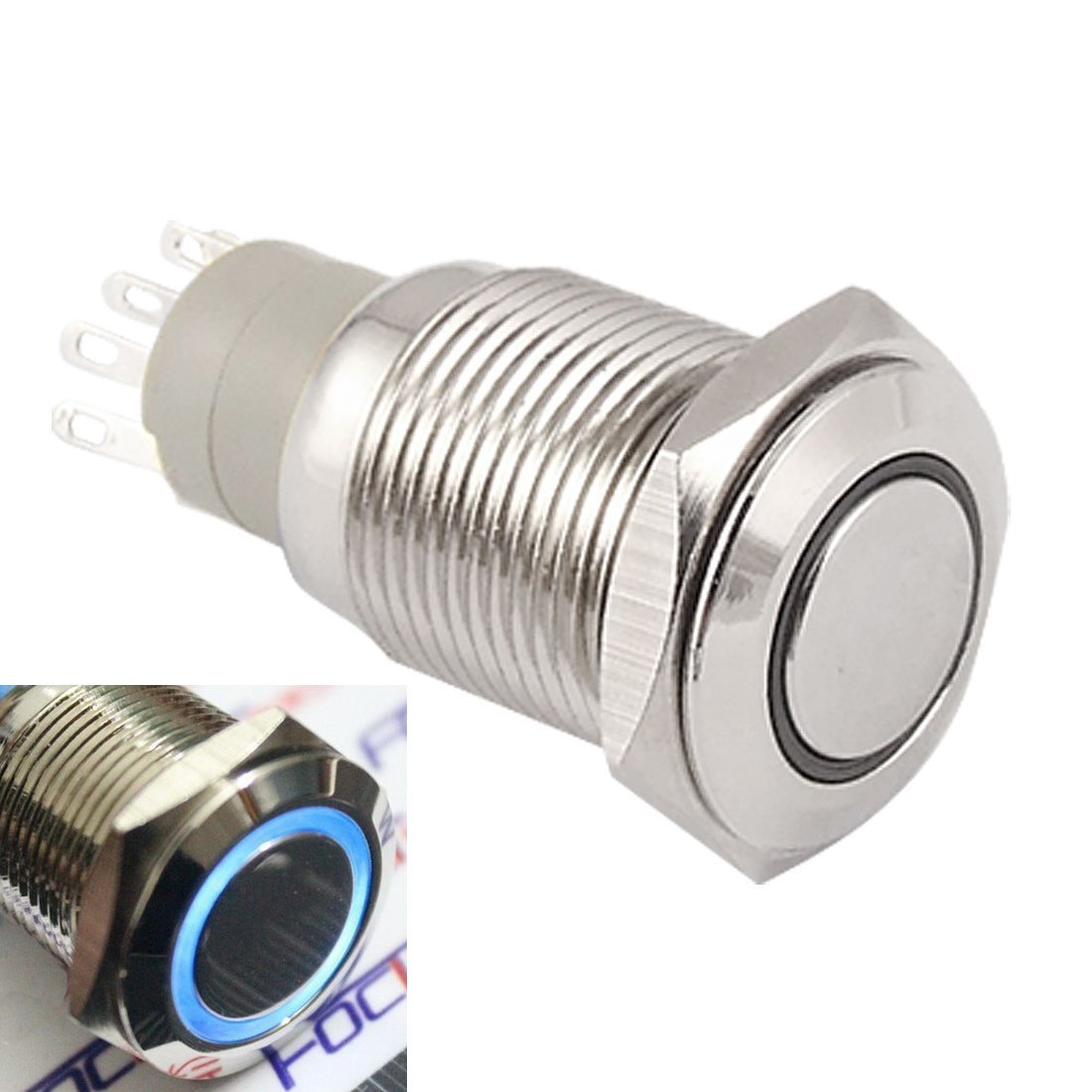

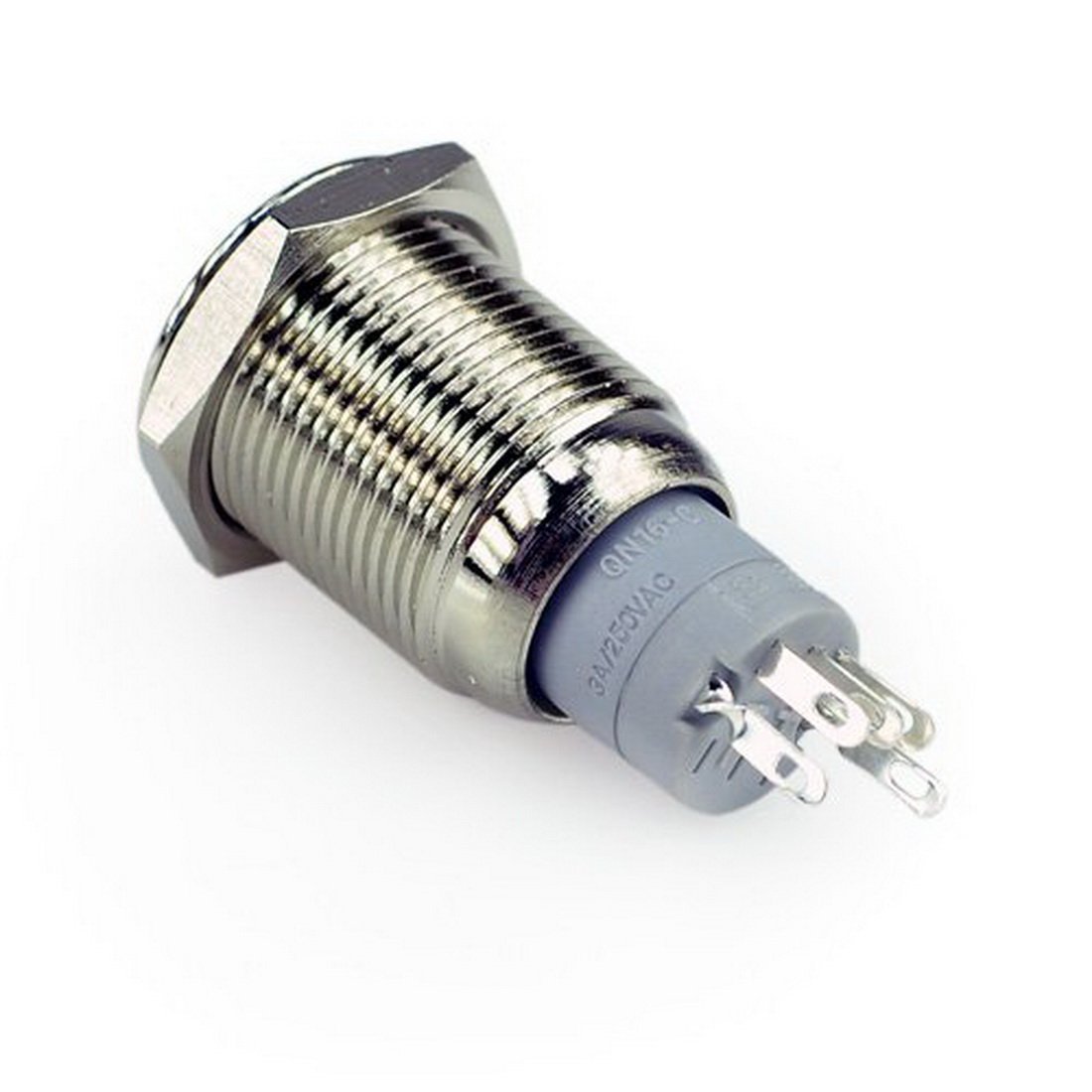

Interruttore ON/OFF a Pulsante Autobloccante LED Blu 12V 16MM in Metallo Pannello

Descrizione

Interruttore ON/OFF a Pulsante Autobloccante LED Blu 12V 16MM in Metallo Pannello

Dimensione del buco: 16MM

Modalit di controllo: pulsante autobloccante normalmente aperto, possibile controllare un carico 3A

Tensione luce anulare: Tensione 12V

Specifica:
Configurazione di coda: terminale di connessione (1,8 X 0,4)
Potere nominale: 3 A / 250 V CA.
Resistenza di contatto: 50m
Resistenza di isolamento: 1000m
Intensit dielettrica: 2000VAC
Temperatura di funzionamento: -20 ~ + 55
Durata meccanica: 500.000 cicli
Durata elettrica: 50.000 cicli
Spessore del pannello: 1 – 15 mm
Coppia di dadi: da 5 a 14 Nm
Pressione di funzionamento: circa 3 – 5N
Corsa operativa: circa 2,8 mm
Livello di protezione: IP67, IK10

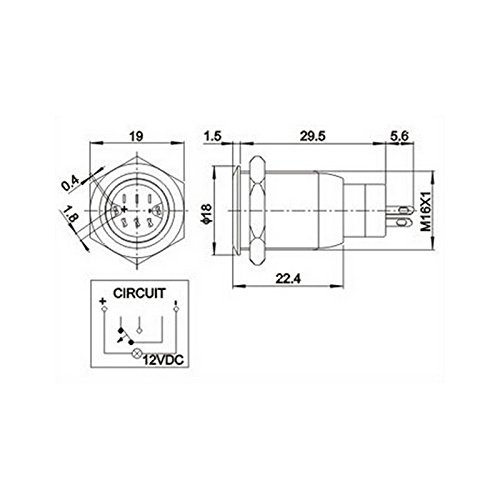

Foro tagliato di montaggio: 16 mm
Diametro testa: 19 mm
Tipo di operazione: autobloccante
Contatto interruttore: 1NO1NC
Forma della testa: piatta
Tipo LED: anello illuminato
Colore LED: arancione
Materiale del contatto: lega d’argento
Materiale pulsante: acciaio inossidabile
Base: PBT
Colore: argento / cromato
Quantit : 1 x interruttore a pulsante

Introduzione:
Questo interruttore pu essere utilizzato per tutto: interruttori della finestra, accensione del motore, fari, fendinebbia, kit lanciafiamme, kit parabrezza – qualsiasi

Tutorial: Come usare Interruttore ON/OFF a Pulsante Autobloccante LED Blu 12V 16MM in Metallo Pannello

Questo interruttore ON/OFF a pulsante autobloccante con LED blu è ideale per progetti che richiedono un controllo manuale e visuale. Utile per principianti e intermedi.

Cosa serve

• Interruttore ON/OFF a pulsante autobloccante LED blu 12V 16MM in metallo pannello
• Fili di connessione
• Fonte 12V
• Componenti elettronici da controllare

Passi

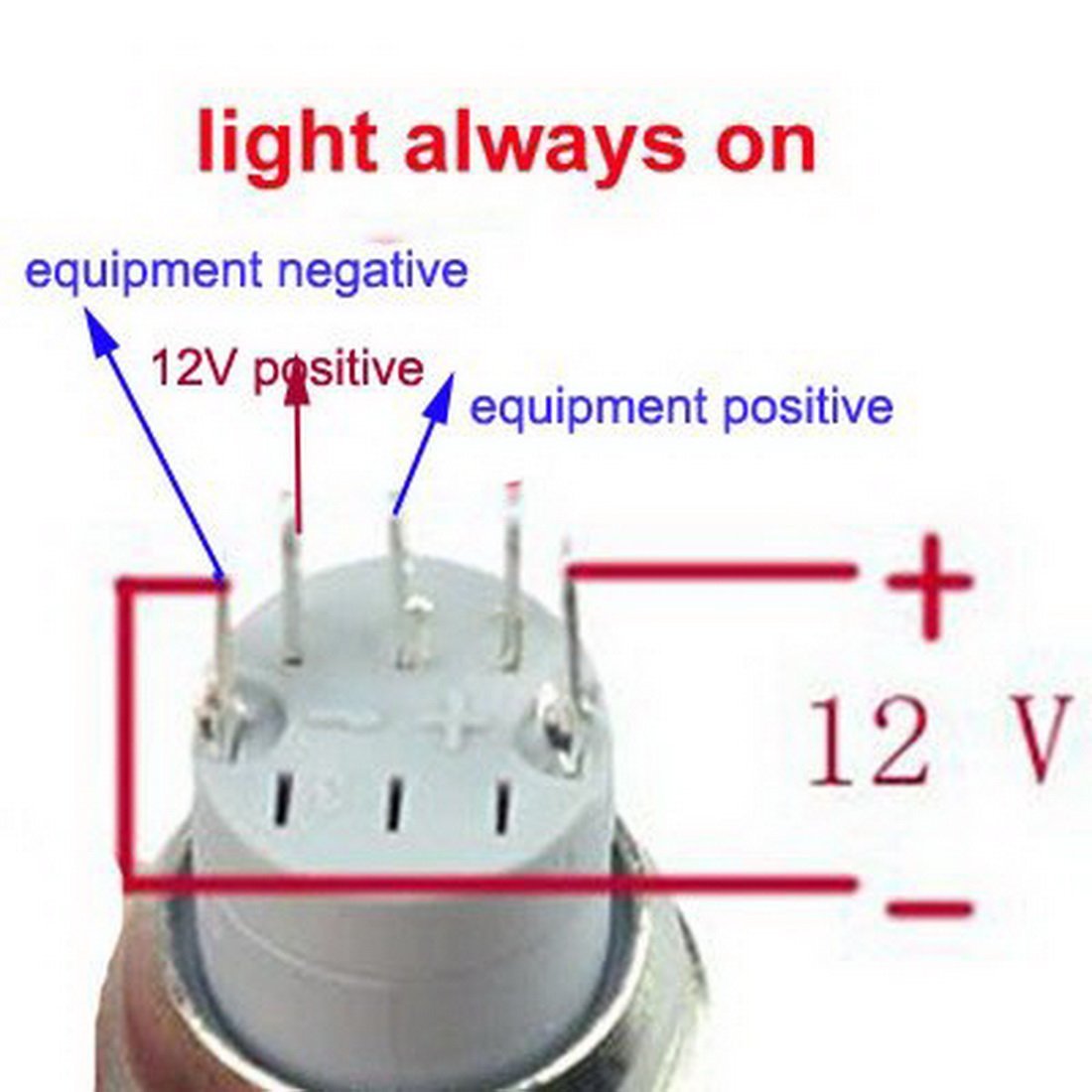

1. 1. Verifica sul datasheet le specifiche del componente.
2. 2. Monta l’interruttore sul pannello di protezione.
3. 3. Collega il pin VCC al +12V.
4. 4. Collega il pin GND al terreno.
5. 5. Collega il pin OUT al componente da controllare.
6. 6. Collega il LED al pin OUT (con polari).
7. 7. Verifica la corretta funzionamento del pulsante.
8. 8. Controlla che l’LED si accenda quando il pulsante è premuto

Mini-progetto

Costruisci un semplice circuito di allarme con l’interruttore e un LED. Collega l’interruttore al pin D2 di Arduino e l’LED al pin D13. Scrivi un codice semplice per controllare lo stato del pulsante e accendere/disaccendere l’LED.

Errori comuni

• Collegare il VCC al terreno.
• Ignorare la polarità del LED.
• Non verificare la corretta funzionamento dell’interruttore.
• Non collegare correttamente il pin OUT.

Accessori consigliati

• Arduino
• LED
• Resistenza 220Ω
• Cavo di connessione

Domande frequenti

Come posso verificare la corretta funzionamento dell’interruttore?
Premi il pulsante e verifica che l’LED si accenda/disaccenda correttamente.

Posso usare questo interruttore con una fonte 5V?
Verifica sul datasheet se il componente supporta 5V. Altrimenti, utilizza una fonte 12V.

Il LED è necessario per l’uso dell’interruttore?
No, ma è utile per la verifica visuale del funzionamento dell’interruttore.
