In offerta!

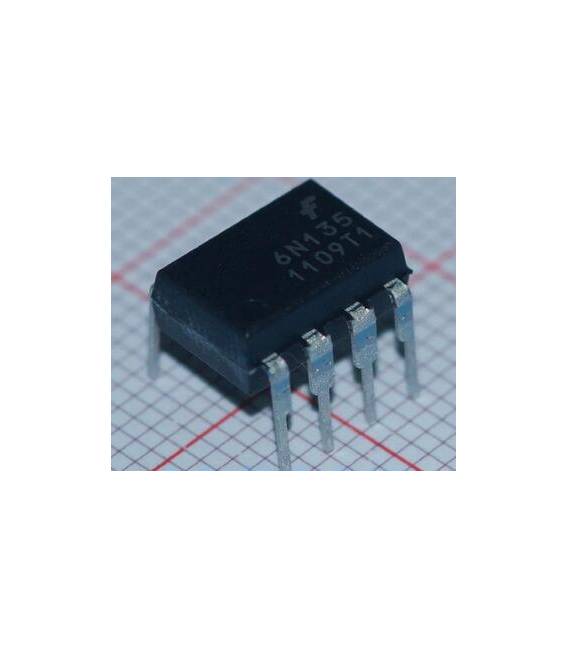

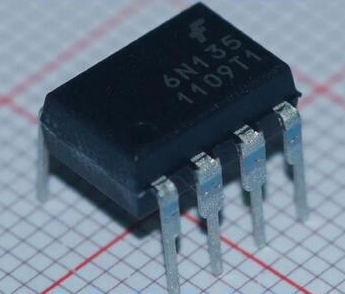

Integrato 6N135 Fotoaccoppiatore uscita a transistor DIP-8

Il prezzo originale era: 2,24 €.Il prezzo attuale è: 1,72 €. Escluso IVA

Fotoaccoppiatore 6N135 DIP-8 con uscita transistor. Ideale per isolamento elettronico e conversione logica nei progetti Arduino.

8 disponibili (ordinabile)

COD: ARD009629 Categorie: ,

Descrizione

Tutorial: Come usare Fotoaccoppiatore 6N135

Il fotoaccoppiatore 6N135 è un componente elettronico utilissimo per isolare i circuiti elettrici, proteggendo così l’hardware da possibili danni. È ideale sia per principianti che per maker più esperti che vogliono implementare soluzioni di sicurezza nei loro progetti.

Cosa serve

  • Arduino Uno
  • alimentatore 5V
  • cavo USB
  • pannello prototipico

Passi

  1. Installare il fotoaccoppiatore 6N135 su un pannello prototipico.
  2. Collegare la parte di ingresso del fotoaccoppiatore a una porta digitale dell’Arduino (verifica sul datasheet per i pin specifici).
  3. Collegare la parte di uscita al transistor interno, che funge da switch. Verifica sul datasheet per le connessioni esatte.
  4. Connettere l’alimentazione ai piedini corretti del fotoaccoppiatore (verifica sul datasheet).
  5. Scrivere uno sketch Arduino per accendere e spegnere un LED collegato al transistor interno del 6N135.
  6. Verificare che il LED si accenda quando la porta digitale dell’Arduino è alta, e si spenga quando è bassa.

Codice di esempio

void setup() {
pinMode(2, OUTPUT);
}

void loop() {
digitalWrite(2, HIGH);
delay(1000);
digitalWrite(2, LOW);
delay(1000);
}

Mini-progetto

[‘Crea un semplice sistema di allarme domestico che attiva una sirena quando viene interrotta la luce (sensori PIR o fotoresistenza possono essere usati per rilevare il movimento o la presenza).’]

Errori comuni

  • Non verificare le specifiche del datasheet prima di collegare.
  • Collegare i piedini in modo errato, causando danni al componente.
  • Usare tensione elettrica superiore alla tolleranza del fotoaccoppiatore.
  • Omettere il bypassing (condensatori decoupling) per la stabilità dell’alimentazione.

Accessori consigliati

  • LED
  • Resistenza 330 ohm
  • Pannello prototipico
  • Cavo USB

Domande frequenti

Quali tipi di progetti adatti al fotoaccoppiatore 6N135?
Progetti che richiedono isolamento elettrico, come interfacce con sistemi a tensione diversa o per proteggere l’hardware da shock elettronici.

Come posso verificare se il fotoaccoppiatore 6N135 funziona correttamente?
Controlla che la resistenza tra ingresso ed uscita cambi quando la luce sul sensore cambia. Usa un multimetro per misurare.

Informazioni aggiuntive

Peso 21 g
