In offerta!

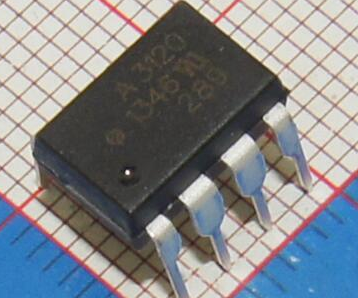

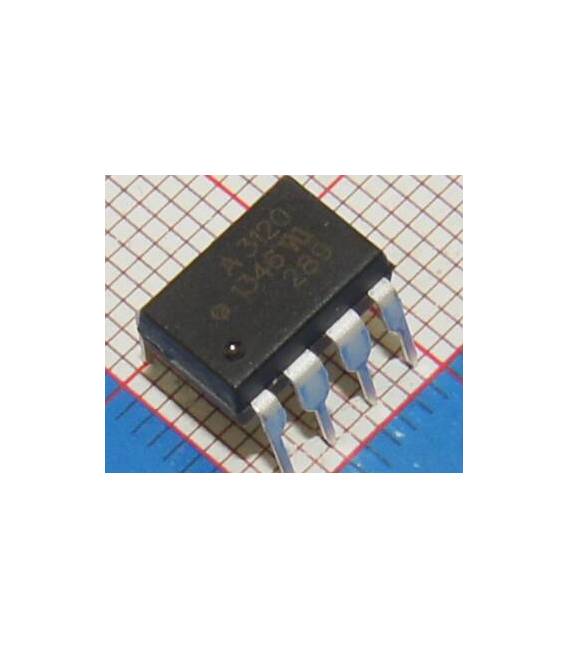

Fotoaccoppiatore HCPL3120 A3120 DIP-8

Il prezzo originale era: 3,15 €.Il prezzo attuale è: 2,74 €. Escluso IVA

Il fotoaccoppiatore HCPL3120 è un componente essenziale per isolare elettricamente i circuiti. Ideale per progetti di Arduino e elettronica avanzata.

3 disponibili (ordinabile)

COD: ARD009627 Categorie: ,

Descrizione

Tutorial: Come usare Fotoaccoppiatore HCPL3120

Il fotoaccoppiatore HCPL3120 è un componente elettronico che consente di isolare i circuiti elettrici tra due parti di un dispositivo. Ideale per principianti e progetti DIY, esso permette una comunicazione sicura senza contatti fisici.

Cosa serve

  • Arduino Uno
  • alimentatore 5V
  • connettori

Passi

  1. Collegare la parte anodica del fotoaccoppiatore (pin 1) a un pin di output dell’Arduino.
  2. Connettere il catodo della LED interna (pin 2) al gnd dell’Arduino attraverso una resistenza di pull-down.
  3. Collegare l’emittitore del transistor fotorecettore (pin 3) a un pin di input dell’Arduino.
  4. Alimentare la parte anodica con +5V e collegare il catodo alla massa.
  5. Verifica sul datasheet per impostare correttamente i valori della resistenza di pull-down.
  6. Scrivere uno sketch Arduino che accenda il pin di output quando si desidera attivare l’isolamento.
  7. Monitorare la comunicazione tra input e output del fotoaccoppiatore tramite Serial Monitor dell’Arduino.
  8. Testare il funzionamento del circuito cambiando lo stato logico sul pin di output.

Codice di esempio

void setup() {
  pinMode(13, OUTPUT);
}

void loop() {
  digitalWrite(13, HIGH); // Accende la LED interna del fotoaccoppiatore
  delay(500);
  digitalWrite(13, LOW); // Spegne la LED interna del fotoaccoppiatore
  delay(500);
}

Mini-progetto

Crea un sistema di controllo remoto per un’applicazione domestica che utilizza il fotoaccoppiatore HCPL3120 per isolare i circuiti elettrici tra l’Arduino e la rete.

Errori comuni

  • Non verificare i valori della resistenza di pull-down.
  • Alimentazione non corretta del fotoaccoppiatore.
  • Connettere il pin 1 a massa anziché al +5V.
  • Utilizzare un valore troppo basso per la resistenza di pull-down.

Accessori consigliati

  • Resistenze variabili
  • Arduino Uno R3
  • Modulo LCD 16×2
  • Alimentatore USB 5V

Domande frequenti

Qual è la tensione minima e massima consigliata per il fotoaccoppiatore HCPL3120?
Verifica sul datasheet.

Come posso isolare completamente i circuiti con questo componente?
Collega correttamente anodica e catodo, assicurando che le tensioni siano separate tra input e output.

Può essere utilizzato in progetti di stampa 3D o droni?
Sì, può essere usato per isolare i circuiti tra l’hardware della stampante/veicolo e il controllo Arduino.

Informazioni aggiuntive

Peso 15 g
