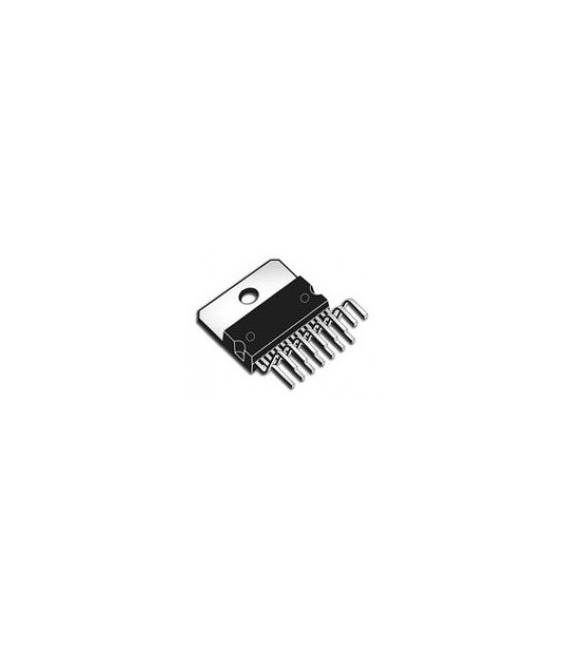

IC L298N L298 DUAL FULL BIRDGE DRIVER IC

Abbiamo disponibile la scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e pubblicheremo il primo possibile nel nostro sito.

Tutorial: Come usare L298N Dual Full Bridge Driver IC

L’IC L298N è un modulo di controllo per motori DC e stepper. È ideale per progetti che richiedono il controllo di due motori indipendenti.

Cosa serve

• Arduino Uno
• Motori DC o stepper
• Cavi Jumper

Passi

1. Collegare i pin VCC e GND dell’L298N all’alimentazione del progetto.
2. Connettere i pin IN1, IN2, IN3, IN4 a quattro digitali sull’Arduino per il controllo dei motori.
3. Alimentare i motori tramite i pin 1A, 1B, 2A e 2B dell’L298N.
4. Scrivere lo sketch Arduino che controlla l’andamento del motore.
5. Verifica sul datasheet per la corretta alimentazione dei motori DC o stepper.
6. Testare il funzionamento con un semplice programma di esempio come cambiare direzione e velocità.
7. Se necessario, aggiungere una resistenza tra i pin IN dell’L298N e l’Arduino per limitare la corrente in uscita dall’Arduino.

Codice di esempio

void setup() {
pinMode(2, OUTPUT);
pinMode(3, OUTPUT);
}

void loop() {
digitalWrite(2, HIGH);
delay(1000);
digitalWrite(2, LOW);
delay(1000);
}

Mini-progetto

Crea un sistema di controllo di base per due motori DC che cambiano direzione e velocità in modo alternato ogni minuto.

Errori comuni

• Non verificare la corretta alimentazione dei motori.
• Omettere le resistenze tra i pin IN dell’L298N e l’Arduino.
• Utilizzare un numero insufficiente di connessioni per collegare il modulo all’Arduino.
• Non testare il funzionamento del sistema prima della sua implementazione finale.

Accessori consigliati

• Resistenze
• Motori DC o stepper
• Batterie o altopressione

Domande frequenti

Qual è la tensione di alimentazione minima per l’L298N?
Verifica sul datasheet.

Quanti motori posso controllare con un singolo L298N?
Due motori DC o un motore stepper a due fasi.
