Microcontroller Scheda di Sviluppo Relè Scheda Espansione Relè Modulo

Descrizione

Modulo relè scheda di espansione relè di sviluppo scheda microcontrollore

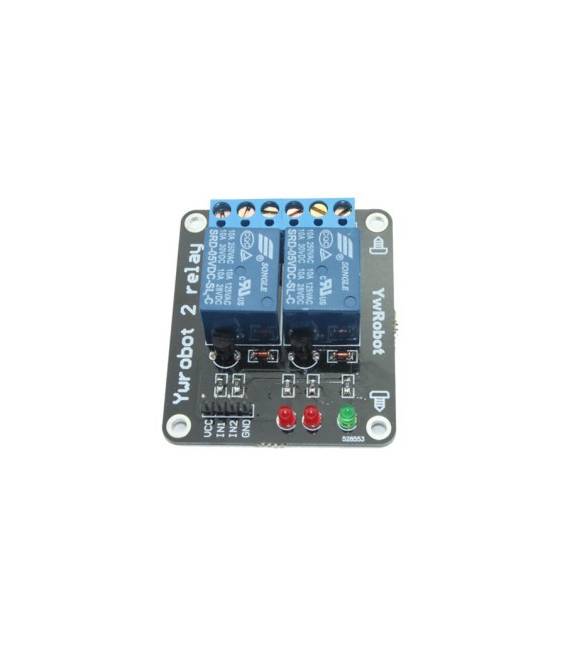

Questa è una scheda di interfaccia relè a 2 canali 5V, per controllare vari apparecchi e altre apparecchiature con corrente elevata. Può essere controllato direttamente da Micro-controller (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, logica TTL).

Caratteristiche:

scheda di interfaccia relè a 2 canali 5V, e ognuna ha bisogno di una corrente del driver 15-20mA

Dotato di relè ad alta corrente, AC250V 10A ; DC30V 10A

Interfaccia standard che può essere controllata direttamente dal microcontrollore (Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, logica TTL)

LED di indicazione per relè stato dell’output

Abbiamo disponibili la scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto invia un messaggio dal modulo contattaci e pubblicheremo la prima possibile nel nostro sito.

Tutorial: Come usare Scheda di Sviluppo Relè

Questa scheda ti permette di controllare relè con il tuo Arduino, ideale per progetti che richiedono interazioni con l’ambiente reale.

Cosa serve

• Arduino UNO o compatibile
• Relè compatibile
• Cavo di alimentazione
• Multimetro (opzionale)

Passi

1. 1. Collega l’Arduino UNO a un computer per il caricamento del codice.
2. 2. Monta la scheda di sviluppo relè su un supporto breadboard.
3. 3. Collega il relè alla scheda: VCC al VCC della scheda, GND al GND, e la pin di controllo del relè alla pin digitale dell’Arduino.
4. 4. Carica il codice seguente sull’Arduino.
5. 5. Controlla la corrente del relè con un multimetro.
6. 6. Prova a controllare il relè con il codice.
7. 7. Verifica sul datasheet le specifiche del relè.
8. 8. Installa un relè e un contatto sul breadboard per testare la funzionalità.

Codice di esempio

```
void setup() {
  pinMode(2, OUTPUT);
}

void loop() {
  digitalWrite(2, HIGH);
  delay(1000);
  digitalWrite(2, LOW);
  delay(1000);
}
```

Mini-progetto

Crea un sistema di allarme basato su un relè e un sensore di movimento.

Errori comuni

• Non caricare il codice sull’Arduino.
• Collegare il relè al VCC sbagliato.
• Omettere la verifica delle specifiche del relè.
• Non testare la corrente del relè.

Accessori consigliati

• Relè compatibile
• Breadboard
• Multimetro
• Contatto da test

Domande frequenti

Posso usare qualsiasi relè?
Verifica sul datasheet se il relè può gestire la corrente richiesta.

Quanto tempo dura la carica?
Il codice fa l’illuminazione alternata di un LED ogni secondo.

Quali pin dell’Arduino posso utilizzare?
Qualsiasi pin digitale dell’Arduino può essere utilizzato per controllare il relè.

Ho bisogno di un computer per testare?
No, puoi testare direttamente sul circuito elettrico con l’Arduino.
