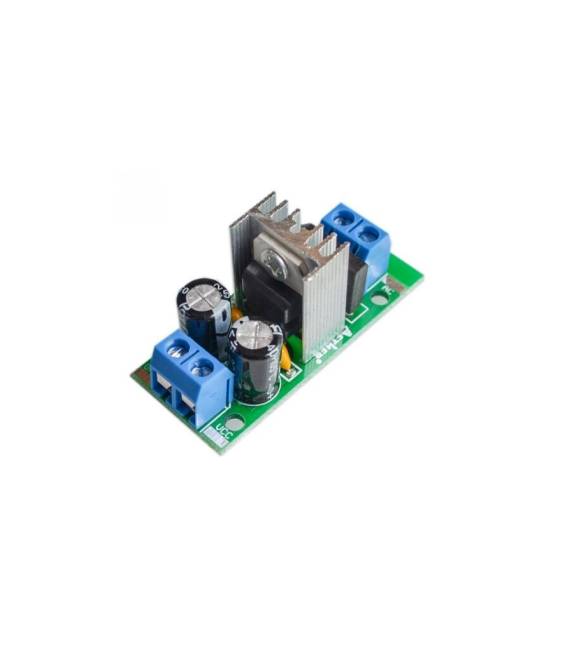

Module de régulateur de tension 12V L7812 Convertisseur de puissance LM7812

Description

Qu’est-ce que le Convertisseur de puissance 12V L7812 ? Le Convertisseur de puissance 12V L7812 est un module de régulateur de tension à trois broches basé sur le circuit intégré LM7812, utilisé pour fournir une tension stable de 12V aux projets électroniques. Ce composant est idéal pour les applications nécessitant une alimentation constante indépendamment des variations du réseau ou de l’entrée. Caractéristiques Tension de sortie : 12V Régulateur à trois broches LM7812 À quoi sert le convertisseur L7812 ? Le convertisseur L7812 est utilisé pour alimenter des circuits électroniques qui nécessitent une tension stable de 12V. Il est particulièrement adapté aux débutants en électronique grâce à sa simplicité d’utilisation et son coût abordable. Il peut être intégré facilement avec Arduino ou d’autres microcontrôleurs pour contrôler des dispositifs tels que des LED, des moteurs petits, etc. Tutoriel : Comment utiliser le Convertisseur de puissance 12V L7812 Le convertisseur de puissance 12V LM7812 est un régulateur à trois broches idéal pour fournir une tension stable de 12V à vos projets électroniques. Il est particulièrement utile pour les débutants qui cherchent un moyen simple et économique d’alimenter des circuits. Qu’est-ce qu’il faut pour le Convertisseur de puissance LM7812 ? Connecteurs Câbles de connexion Source d’alimentation Étapes Vérifiez la tension d’entrée de votre source d’alimentation. La tension doit être supérieure à 13V pour garantir un fonctionnement correct du régulateur LM7812. Branchez les connecteurs à votre source d’alimentation et au convertisseur de puissance LM7812 en suivant le tableau des broches : IN (entrée), GND (terre) et OUT (sortie). Vérifiez que le module est correctement branché en mesurant la tension entre les broches IN et GND, puis entre les broches OUT et GND. La différence de tension entre IN et GND doit être supérieure à 13V, tandis que celle entre OUT et GND doit être stable à 12V. Si nécessaire, ajoutez un condensateur électrolytique de 10µF aux broches IN et GND du convertisseur pour améliorer la stabilité de la tension de sortie. Mini-projet Créez un simple projet d’éclairage LED alimenté par votre convertisseur LM7812. Branchez une série d’LED à 5V avec des résistances de protection et contrôlez-les via un Arduino. Erreurs courantes Utiliser une tension d’entrée inférieure à 13V, ce qui peut endommager le régulateur LM7812. Omettre les condensateurs de bypass, ce qui réduit la stabilité de la sortie. Brancher l’alimentation de manière incorrecte, en inversant IN et GND. Accessoires recommandés Résistances variables LED Arduino Uno R3 Connecteur USB A à B Questions fréquentes Le convertisseur LM7812 peut-il fournir une courant jusqu’à combien ? Vérifiez le datasheet du composant pour la spécification de la courant de sortie maximale. Quels condensateurs sont nécessaires ? Un condensateur électrolytique de 10µF entre IN et GND est recommandé, mais non essentiel. Peut-on utiliser le convertisseur LM7812 avec des tensions d’entrée inférieures à 13V ? Non, cela pourrait endommager le composant.
