PCB Prototipo Doppio Lato 7x10cm 2.54mm

Descrizione

Cos’è

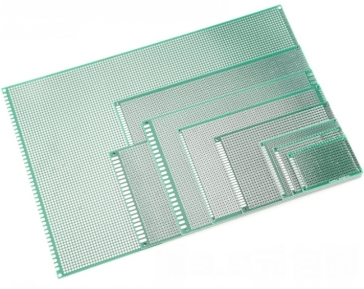

La PCB Prototipo Doppio Lato 7x10cm 2.54mm è un supporto per la realizzazione di prototipi elettronici, ideale per i maker e gli appassionati che desiderano sviluppare circuiti elettronici con precisione. Questo PCB consente di eseguire test e progetti di piccole dimensioni.

Caratteristiche

• Dimensioni: 7x10cm
• Interstizi: 2.54mm
• Numero di strati: 2

A cosa serve

Questo PCB prototipo è utilizzabile per progetti di piccole dimensioni, come il progetto LED Blink. Con esso è possibile montare un LED e una resistenza e collegarli a un Arduino per far lampeggiare l’LED. È compatibile con Arduino e altri microcontrollori.

Tutorial: Come usare PCB Prototipo Doppio Lato 7x10cm 2.54mm

Il PCB Prototipo Doppio Lato 7x10cm 2.54mm è un supporto perfetto per i maker che desiderano eseguire test e progetti di piccole dimensioni. Ideale per gli appassionati che stanno iniziando a lavorare con circuiti elettronici.

Cosa serve

• Arduino
• Componenti elettronici (resistenze, condensatori, LED, etc.)
• Busta di punteria
• Soldi

Passi

1. 1. Verifica la compatibilità dei componenti che desideri montare sulla base del PCB.
2. 2. Disegna il layout del circuito sul PCB utilizzando una matita per circuiti o un marker per PCB.
3. 3. Posiziona i componenti sulla base del PCB utilizzando la busta di punteria.
4. 4. Prepara i soldi per la fusione, assicurando che siano puliti e pronti per essere utilizzati.
5. 5. Fonde i soldi sui componenti, assicurando che ogni connessione sia solida e senza cortocircuiti.
6. 6. Verifica il circuito montato utilizzando un multimetro per controllare la continuità elettrica.
7. 7. Testa il circuito con l’Arduino caricando uno sketch di prova.
8. 8. Se necessario, ripeti i passaggi 1-7 fino a quando il circuito funziona correttamente.

Mini-progetto

Progetto LED Blink: monta un LED e una resistenza su un PCB prototipo e collegali a un Arduino. Scrivi uno sketch per far lampeggiare l’LED.

Errori comuni

• Cortocircuiti causati da soldi non ben applicati
• Componenti posizionati in modo errato
• Non avere un layout del circuito prima di iniziare
• Non testare il circuito prima di finire

Accessori consigliati

• Busta di punteria
• Soldi per elettronica
• Multimetro
• Kit di componenti elettronici

Domande frequenti

Come posso pulire un PCB dopo averlo utilizzato?
Utilizza un pennello di pulizia PCB e dell’alcol etilico per rimuovere qualsiasi residuo di soldatura o grasso.

Qual è la differenza tra un PCB prototipo e un PCB stampato?
Il PCB prototipo è un supporto di base per testare circuiti, mentre il PCB stampato è un circuito finale con tracce stampate.
