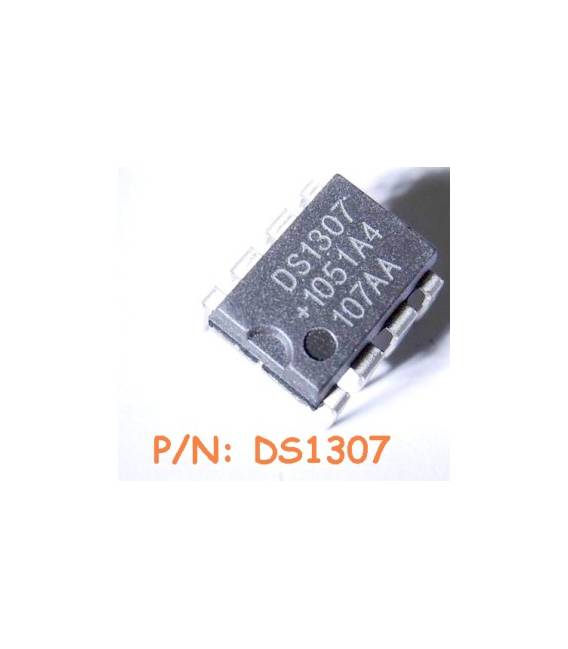

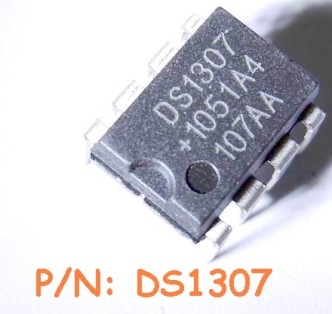

3 Pezzi DS1307 Orologio Seriale Real Time Clock IC Circuiti Integrati

Descrizione

3 Pezzi DS1307 Orologio Seriale IC in tempo reale Circuiti integrati

Fogli dati	DS1307
Foto dei prodotti	8-DIP
Moduli di formazione sul prodotto	Lead (SnPb) Finish per COTS Programma di fornitura a lungo termine
Categoria	Circuiti integrati (CI)
Famiglia	Clock / Timing – Real Time Clocks
Serie	–
Tipo	Orologio / Calendario
Caratteristiche	Anno bisestile, NVSRAM, output ad onda quadra
Dimensione memoria	56B
Formato ora	HH: MM: SS (12/24 ore)
Formato data	AA-MM-GG-gg
Interface	<span style =" font-size: 18px; famiglia di caratteri: ereditare; vertical-align: baseline; margine: 0px; altezza della linea: 27 px; font-stretch: ereditare; bordo: 0px; padding: Serial a 2 fili
Voltage – Supply	4.5 V ~ 5.5 V
Voltage – Supply, Battery	2 V ~ 3.5 V
Temperatura operativa	<span style =" font-size: 18px; font-family: eredit; vertical-align: baseline; margin: 0px; line- altezza: 27px; tratto-carattere: eredita; bordo: 0px; riempimento: ~
Tipo di montaggio	Through Hole

Abbiamo disponibile scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto invia un messaggio dal modulo contattaci e pubblicheremo il primo possibile nel nostro sito.

Tutorial: Come usare DS1307 Real Time Clock IC

Il modulo DS1307 è un circuito integrato che mantiene l’ora e la data in tempo reale. È utile per progetti che richiedono una precisa tracciabilità temporale, come contatori di attività o sistemi di allarme.

Cosa serve

• Arduino
• Batteria CR1220
• Cavo USB tipo A a B
• Software Arduino IDE

Passi

1. Installare la libreria RTClib dal gestore pacchetti Arduino
2. Collegare VCC e GND del DS1307 ai pin 5V e GND dell’Arduino, rispettivamente
3. Collegare SDA e SCL del DS1307 ai pin A4 (SDA) e A5 (SCL) dell’Arduino
4. Inserire la batteria CR1220 nella cavità del DS1307 per garantire l’autonomia temporale durante il blackout del sistema
5. Aprire un nuovo sketch in Arduino IDE e includere la libreria RTClib
6. Creare una variabile di tipo RTC_DS1307 denominata rtc
7. Inserire il codice per impostare l’ora e la data nel modulo DS1307, verificando le specifiche sul datasheet
8. Salvare ed eseguire lo sketch

Codice di esempio

// Includi la libreria RTClib
#include <RTClib.h>

// Crea un'istanza del modulo DS1307
RTC_DS1307 rtc;

void setup() {
  if (!rtc.begin()) {
    Serial.println(F("Errore: non riesco a collegarmi al modulo RTC"));
    while (true);
  }
}

void loop() {}

Mini-progetto

Crea un orologio digitale che mostra l’ora e la data sul monitor seriale dell’Arduino, aggiornandosi ogni minuto.

Errori comuni

• Il modulo non è riconosciuto da Arduino: verifica i collegamenti SDA e SCL
• L’orologio si ferma quando il computer è disconnesso: assicurati che la batteria CR1220 sia correttamente inserita
• La data o l’ora non sono impostate correttamente: controlla le istruzioni per impostare i valori nel datasheet del DS1307

Accessori consigliati

• Batterie CR1220
• Cavo USB A-B
• Arduino Uno R3
• RTClib Library

Domande frequenti

Come posso impostare l’ora e la data del modulo DS1307?
Utilizza il metodo ‘setDS1307Time’ della libreria RTClib per impostare manualmente l’ora e la data.

Qual è la durata di vita della batteria CR1220 nel modulo DS1307?
La durata può variare, ma generalmente una volta carica corretta dura circa 5-10 anni.
