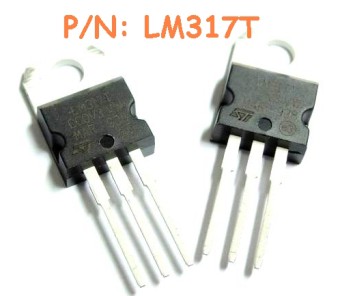

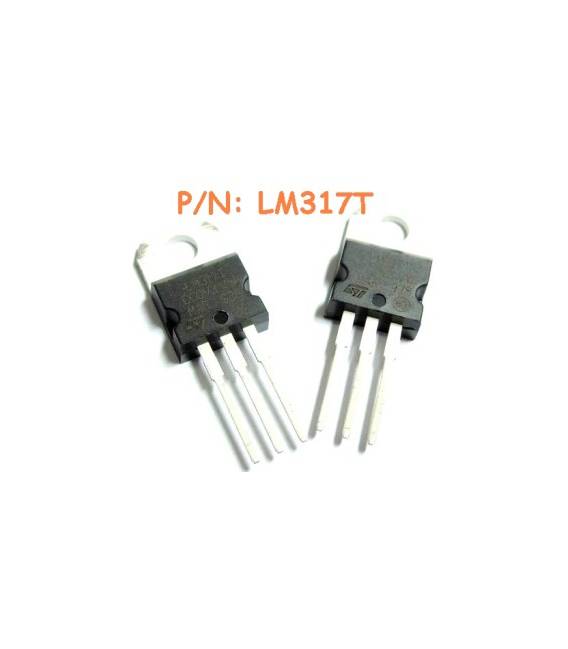

4 Pezzi LM317T IC Circuiti Integrati

Descrizione

Tutorial: Come usare IC LM317T

L’LM317T è un regolatore di tensione positivo ad uscita variabile, ideale per progetti che richiedono alimentazione a tensioni specifiche. È particolarmente utile per i maker principianti e intermedi che desiderano creare circuiti stabili e sicuri.

Cosa serve

• Arduino Uno
• Resistenza da 240 ohm
• Capacità di 10µF
• Saliscendi variabile

Passi

1. Verifica la tensione di alimentazione del tuo progetto. L’LM317T richiede una tensione d’ingresso minima che è almeno 2V superiore alla tua uscita desiderata.
2. Collega l’anodo dell’alimentatore al pin VIN dell’LM317T e la massa comune a GND.
3. Collega un saliscendi tra il pin ADJ e OUT, e una resistenza da 240 ohm tra ADJ e GND. Questo stabilisce la tensione di uscita.
4. Aggiungi una capacità di 10µF tra VIN e GND per ridurre i rumori.
5. Verifica l’uscita con un multimetro e regola il saliscendi fino a ottenere la tensione desiderata.
6. Testa il circuito aggiungendo una lampadina o un LED come carico.
7. Se tutto va bene, integra l’LM317T nel tuo progetto principale.

Mini-progetto

Crea un alimentatore variabile con LM317T per testare diverse tensioni nei tuoi circuiti Arduino in 30 minuti.

Errori comuni

• Usare una tensione d’ingresso troppo bassa.
• Omettere la capacità di filtraggio.
• Non regolare correttamente il saliscendi.
• Ignorare i dati del datasheet per le resistenze e capacità.

Accessori consigliati

• Resistenze variabili
• Capacità da 10µF
• Kit base Arduino Uno R3
• Multimetro digitale

Domande frequenti

Qual è la tensione minima di alimentazione?
Verifica sul datasheet dell’LM317T.

Come posso regolare l’uscita della tensione?
Utilizza un saliscendi tra i pin ADJ e OUT.

Quanto corrente può fornire l’LM317T?
Verifica sul datasheet per la tua configurazione specifica.
