4 canali 5V basso livello Relè Shield con LED

Descrizione

Cos’è

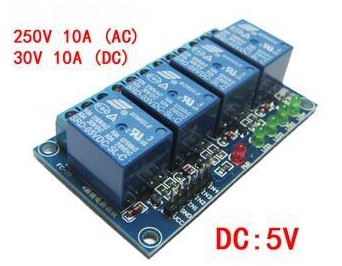

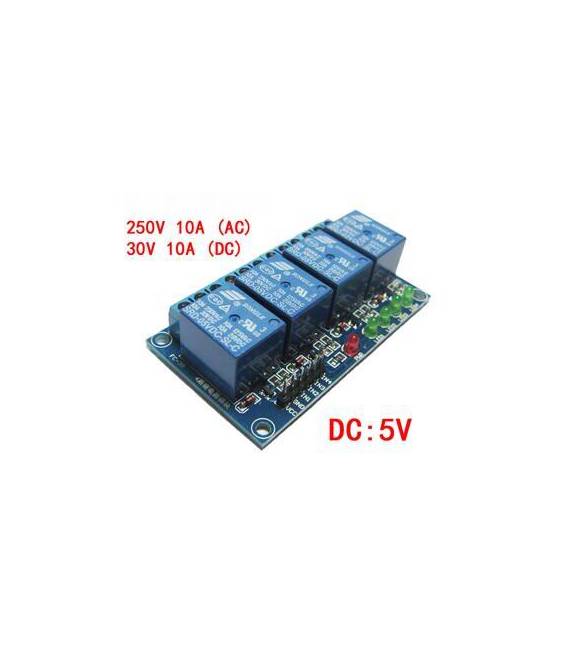

Il Relè Shield 4 canali 5V è un modulo elettronico che permette di controllare dispositivi elettrici tramite un Arduino. Offre quattro canali indipendenti, ognuno con un relè che può gestire un carico fino a 10A. Ogni canale è dotato di un LED integrato per indicare lo stato del relè (acceso o spento).

Caratteristiche

• 4 canali di controllo
• Tensione di funzionamento 5V
• Basso livello
• LED di stato per ogni canale
• Capacità di carico massimo per canale: verifica sul datasheet

A cosa serve

Il Relè Shield 4 canali 5V è ideale per progetti di automazione e controllo di dispositivi elettrici. Ad esempio, può essere utilizzato per: accendere e spegnere luci, gestire motori, controllare elettrovalvole, ecc. È compatibile con Arduino e altri microcontrollori a 5V.

Tutorial: Come usare il 4 Canali 5V Relè Shield con LED

Questo relè shield ti permette di controllare dispositivi elettrici con un Arduino. Utile per progetti che richiedono di accendere/disaccendere elettroniici.

Cosa serve

• Arduino
• Cavo duale
• Cavi mono
• Componenti elettrici (es. lampada)

Passi

1. 1. Installa il relè shield sul Arduino.
2. 2. Collega i relè al Arduino con cavo duale.
3. 3. Collega i canali dei relè ai componenti elettrici.
4. 4. Verifica sul datasheet la corrente massima per ciascun canale.
5. 5. Scrivi un sketch Arduino per controllare i relè.
6. 6. Carica il sketch sull’Arduino.
7. 7. Controlla che i relè si attivino correttamente.
8. 8. Verifica la stabilità del sistema.

Codice di esempio

```
void setup() {
  for (int i = 0; i < 4; i++) {
    pinMode(i+8, OUTPUT);
  }
}

void loop() {
  for (int i = 0; i < 4; i++) {
    digitalWrite(i+8, HIGH);
    delay(1000);
    digitalWrite(i+8, LOW);
  }
}
```

Mini-progetto

Crea un sistema di illuminazione automatica. Collega una lampada a ciascun relè e programmi l’Arduino per accendere/disaccendere le lampade in sequenza.

Errori comuni

• Collegare i relè a un Arduino a 3.3V anziché 5V.
• Ignorare la corrente massima indicata sul datasheet.
• Omettere la verifica del sistema.
• Non utilizzare un resistore con l’LED.

Accessori consigliati

• Arduino UNO
• Lampada a LED
• Resistore
• Cavo duale

Domande frequenti

Posso utilizzare questo relè shield con un Arduino Mega?
Sì, ma verifica la compatibilità dei pin.

Quanto tempo può restare acceso un relè?
Verifica sul datasheet la durata massima di funzionamento.

Cosa fare se un relè non si attiva?
Verifica la corrente, i collegamenti e la compatibilità con l’Arduino.
