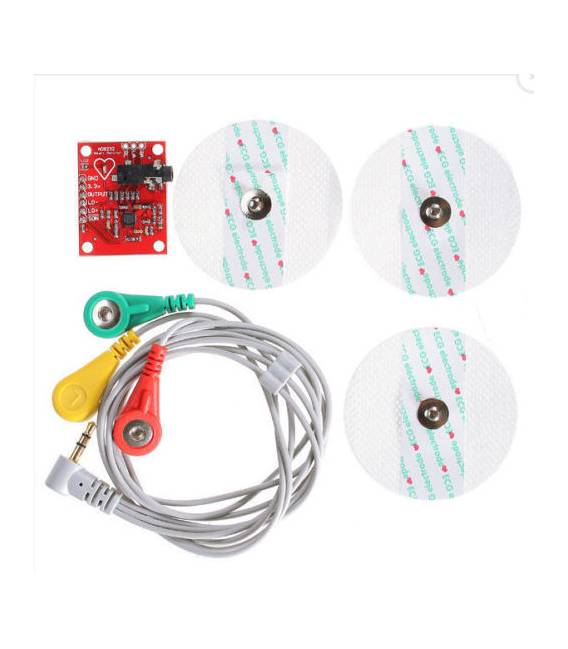

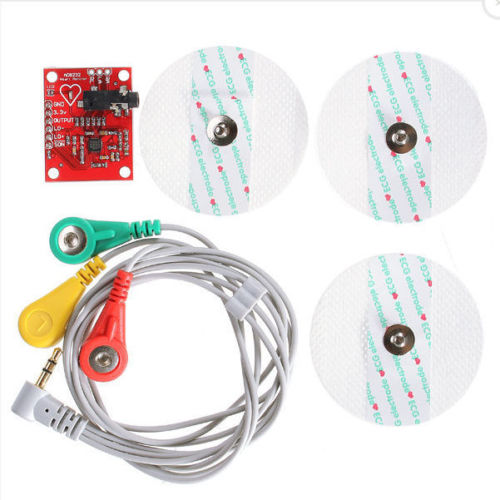

3.3V AD8232 ECG Monitor Sensore Elettrocardiografo Modulo per Arduino Monitor Cardiaco

Descrizione

Cos’è

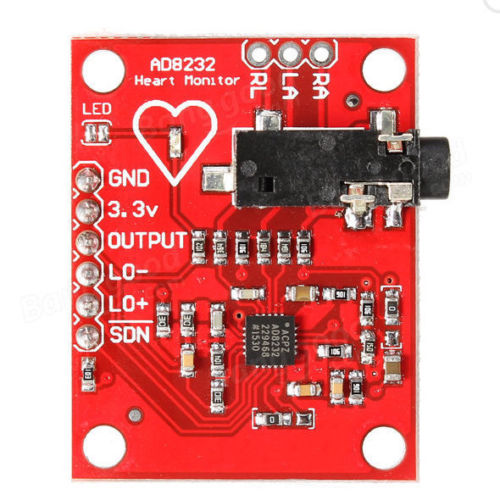

Il modulo AD8232 3.3V è un sensore ECG per il monitoraggio cardiaco compatibile con Arduino. Questo componente consente di acquisire i segnali elettrocardiografici in modo semplice ed efficace, rendendolo ideale sia per principianti che desiderano esplorare la bioelettronica, sia per maker più avanzati.

Caratteristiche

• Vcc: 3.3V
• Sensore ECG AD8232

A cosa serve

I moduli AD8232 possono essere utilizzati per creare sistemi di monitoraggio del battito cardiaco in tempo reale, integrando facilmente il sensore con Arduino o altri microcontrollori. È possibile visualizzare i dati sullo schermo LCD.

Tutorial: Come usare il Modulo ECG AD8232 per Arduino

Il modulo AD8232 è un sensore elettrocardiografico (ECG) che consente di misurare i segnali cardiaci in modo semplice. Questo componente è ideale sia per principianti che desiderano esplorare la bioelettronica, sia per maker più avanzati che vogliono integrarlo nei loro progetti.

Cosa serve

• Arduino
• Connettori JST
• Condensatori e resistenze

Passi

1. Collega il modulo AD8232 al tuo Arduino utilizzando i connettori JST. Verifica le pinout sul datasheet del modulo.
2. Installa la libreria necessaria per interfacciare l’AD8232 con Arduino dal repository GitHub ufficiale o da librerie online come Library Manager di Arduino IDE.
3. Configura il sensore elettronico tramite i comandi della libreria appena installata. Verifica le impostazioni sui parametri del datasheet per ottimizzare la lettura dei segnali ECG.
4. Scrivi un semplice sketch che legga i dati dal modulo AD8232 e li invii alla seriale monitor di Arduino IDE.
5. Analizza i dati ricevuti sulla console serial. Verifica se i valori sono coerenti con il battito cardiaco umano.
6. Per migliorare la qualità dei segnali, aggiungi un filtro passa-basso o passa-alto al circuito in base alle specifiche del datasheet.
7. Se desideri visualizzare i dati su uno schermo LCD, collegalo all’Arduino e modifica il codice per inviare le informazioni dal modulo AD8232 allo schermo.
8. Testa l’interfaccia con diversi soggetti e registra i cambiamenti nei segnali ECG.

Codice di esempio

/*
 * Codice di esempio
 */
#include <AD8232.h>

AD8232 ecg(0, 1); // Pin selezionati per l'interfaccia con Arduino

void setup() {
  Serial.begin(9600);
}

void loop() {
  int signal = ecg.read();
  Serial.println(signal);
}

Mini-progetto

Creare un sistema di monitoraggio del battito cardiaco in tempo reale. Collega il modulo AD8232 a un Arduino e visualizza i dati sullo schermo LCD.

Errori comuni

• Non collegare correttamente i connettori JST.
• Ignorare la configurazione dei filtri necessari per migliorare la qualità del segnale ECG.
• Utilizzare il modulo senza prima installare e configurare la libreria specifica.
• Non verificare le impostazioni sui parametri del datasheet per ottimizzare l’acquisizione dati.

Accessori consigliati

• Schermo LCD
• Arduino Uno
• Connettore JST
• Condensatore decoupling

Domande frequenti

Come posso migliorare la qualità dei segnali ECG?
Aggiungi un filtro passa-basso o passa-alto al circuito in base alle specifiche del datasheet.

Quali librerie devo installare per utilizzare il modulo AD8232?
Installa la libreria AD8232 da GitHub o dal Library Manager di Arduino IDE.

Posso collegare più sensori ECG ad un singolo Arduino?
Sì, ma verificherebbe sul datasheet per gestire correttamente i pin e le connessioni.
