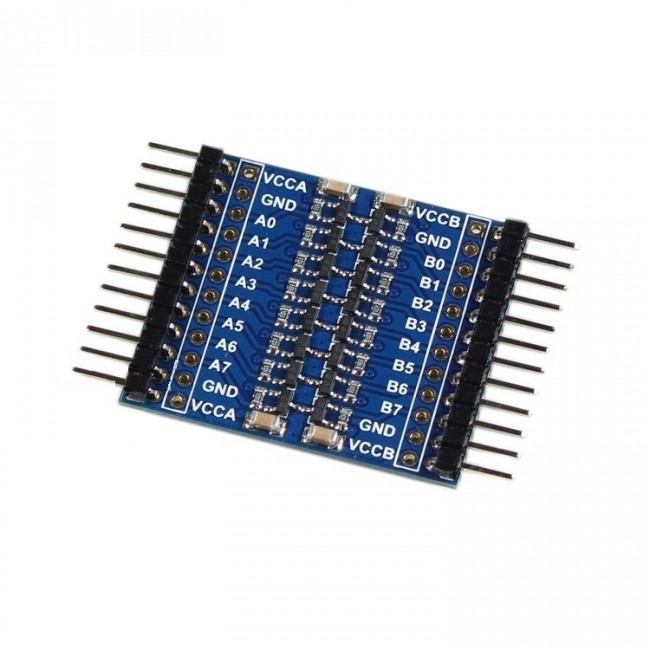

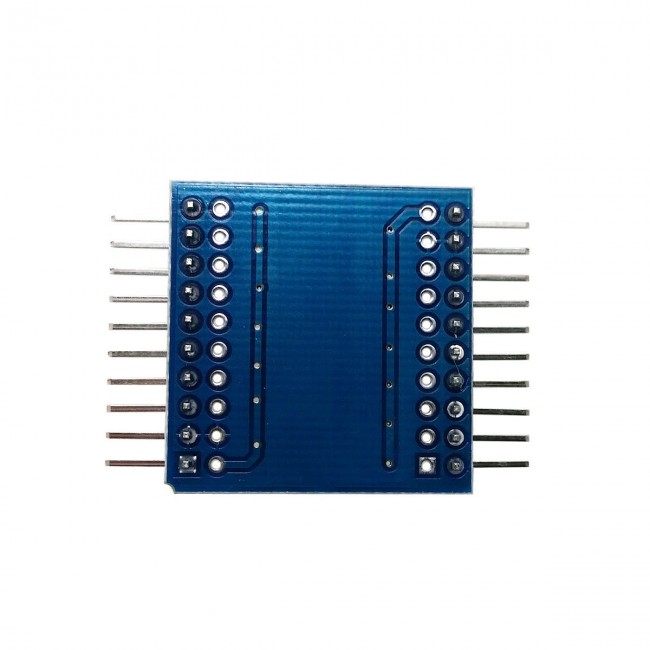

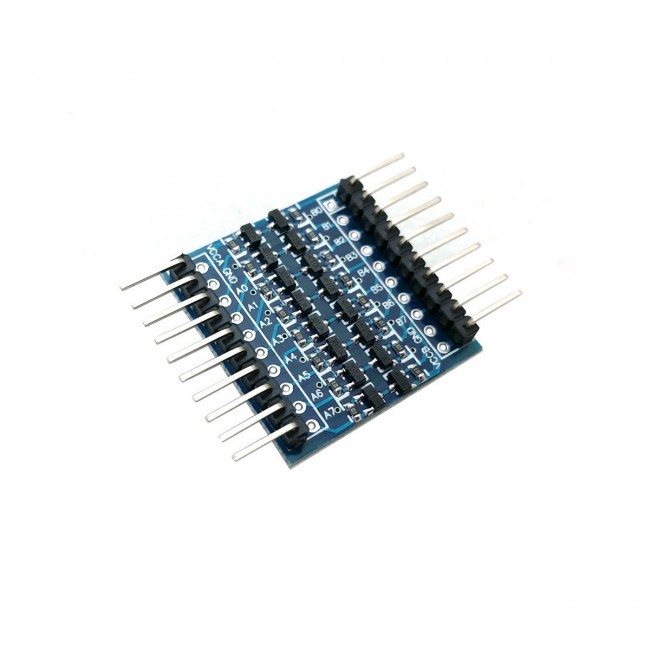

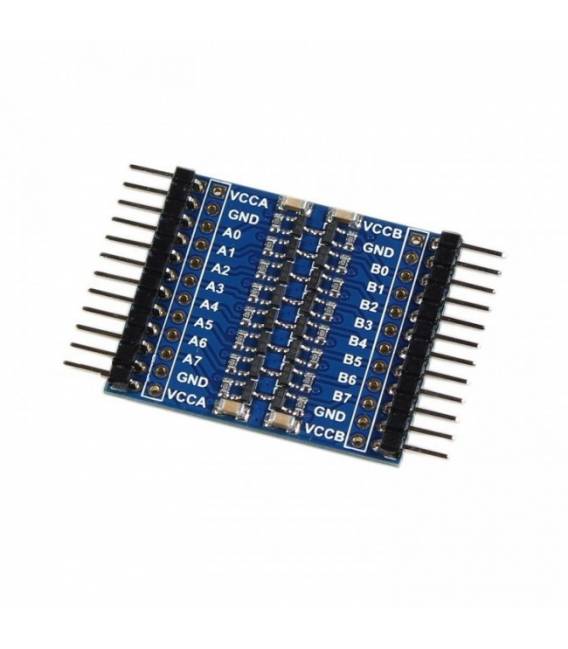

8 canali IIC I2C level Convertitore Modulo

Descrizione

Cos’è

Questo modulo 8 canali IIC I2C è uno strumento che permette di convertire i segnali di livello I2C tra diversi standard. Questo è utile quando si desidera connettere dispositivi elettronici con livelli di tensione diversi su una stessa rete I2C.

Caratteristiche

• 8 canali I2C
• Convertitore di livello I2C
• SKU: ARD006608
• Prezzo: 3.77 €

A cosa serve

Questo modulo è ideale per collegare dispositivi con diversi livelli di tensione su una stessa rete I2C. Un esempio d’uso tipico è la creazione di un display 16×2 LCD con un Arduino, collegandolo al modulo e al microcontrollore.

Tutorial: Come usare il Convertitore I2C Level 8 Canali

Questo modulo permette di convertire i segnali di livello I2C tra diversi standard, ideale per connettere dispositivi con livelli di tensione diversi su una stessa rete I2C.

Cosa serve

• Arduino o microcontrollore compatibile I2C
• Cavi da 0.1″
• Resistenza pull-up (10kΩ)
• Dispositivi I2C con livelli di tensione diversi

Passi

1. 1. Installazione: Assembla il modulo sul tuo circuito, assicurati che i pin corrispondano.
2. 2. Collegamento: Connetti i pin VCC e GND al tuo microcontrollore.
3. 3. Collegamento dati: Connetti i pin SDA e SCL al tuo microcontrollore.
4. 4. Resistenza pull-up: Connetti una resistenza pull-up (10kΩ) tra SDA e VCC, tra SCL e VCC.
5. 5. Configurazione: Usa i pin SDA e SCL per connettere dispositivi I2C.
6. 6. Verifica: Controlla i livelli di tensione dei pin SDA e SCL con un multimetro.
7. 7. Test: Connetti un dispositivo I2C e verifica la comunicazione.
8. 8. Debug: Se non funziona, verifica sul datasheet le specifiche dei pin.

Codice di esempio

```cpp
#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(9600);
}

void loop() {
  Wire.requestFrom(0x3C, 1);
  if (Wire.available()) {
    int value = Wire.receive();
    Serial.println(value);
  }
}
```

Mini-progetto

Crea un semplice display 16×2 LCD con un Arduino e il convertitore I2C. Connetti il display al convertitore e al microcontrollore, poi invia messaggi dal display.

Errori comuni

• Forget to connect pull-up resistors
• Incorrect VCC and GND connections
• Wrong SDA and SCL pin connections
• Not checking connections with a multimeter

Accessori consigliati

• Display 16×2 LCD
• Arduino Uno
• Cavi da 0.1″
• Resistenza pull-up 10kΩ

Domande frequenti

Come connettersi a un dispositivo I2C con livello diverso?
Connetti il convertitore tra il tuo microcontrollore e il dispositivo.

Quali sono i pin del convertitore?
VCC, GND, SDA, SCL.

Perché è necessario un pull-up resistore?
Per garantire la stabilità dei segnali I2C.
