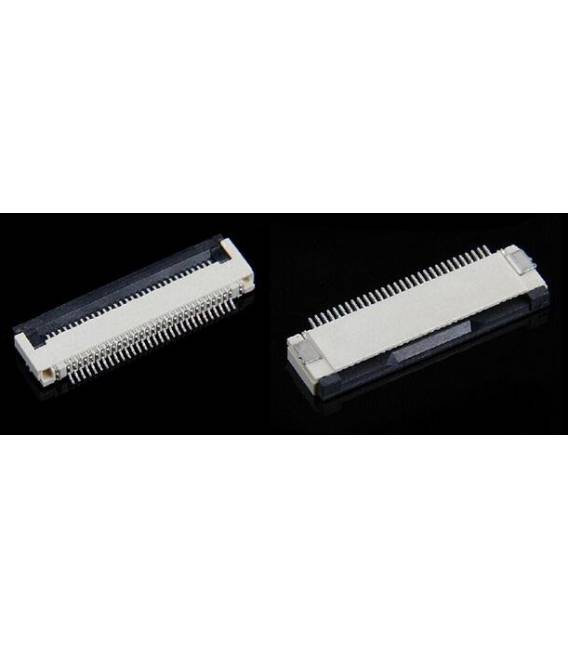

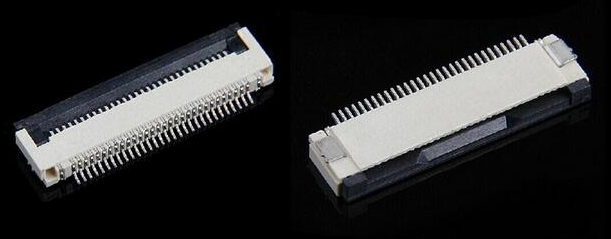

2 Pezzi Connettore SMT da circuito stampato per cavo piatto FFC 30P 0.5MM

Descrizione

Tutorial: Come usare Connettore SMT FFC 30P 0.5MM

Questo connettore SMT da circuito stampato per cavo piatto FFC 30P 0.5mm è ideale per le applicazioni che richiedono una connessione flessibile e robusta tra due punti. È particolarmente utile per i progetti di Arduino, sensori e dispositivi portatili dove la manutenibilità e l’accessibilità sono importanti.

Cosa serve

• Connettore SMT FFC 30P 0.5mm
• Cavo piatto FFC compatibile
• Sistema di stampa SMD

Passi

1. 1. Verifica sul datasheet le specifiche del connettore e del cavo piatto per garantire la compatibilità.
2. 2. Prepara il circuito stampato con lo stencil SMT o utilizza un apparecchio di stampa automatica.
3. 3. Posiziona delicatamente i connettori sul circuito stampato in corrispondenza dei pad designati.
4. 4. Fornisci calore al connettore attraverso una stazione di fusione o un forno di riflusso per stabilizzare la soldatura.
5. 5. Verifica l’installazione del connettore con un microscopio elettronico a alta risoluzione.
6. 6. Collega il cavo piatto FFC al connettore utilizzando gli strumenti di montaggio specifici.
7. 7. Controlla la connessione fisica e elettrica per assicurare un collegamento sicuro e stabile.
8. 8. Testa l’intero circuito con un multiettolmetro o uno strumento simile per verificare le connessioni.

Mini-progetto

Crea una piccola stazione di monitoraggio ambientale con Arduino che invia dati a un server web utilizzando il connettore SMT FFC 30P 0.5mm per la trasmissione dei segnali.

Errori comuni

• Non verificare la compatibilità tra connettore e cavo piatto.
• Usare troppo calore durante la soldatura, danneggiando il componente.
• Omettere i test di integrità dopo l’installazione del connettore.
• Collegare il cavo piatto senza seguire le istruzioni specifiche per il tipo di connettore.

Accessori consigliati

• Cavo piatto FFC 30P 0.5mm
• Stencil SMD
• Forno di riflusso
• Microscopio elettronico a alta risoluzione

Domande frequenti

Quali strumenti sono necessari per installare il connettore?
È consigliato avere stencil SMD, forno di riflusso o stazione di fusione, microscopio elettronico a alta risoluzione.

Come si collega il cavo piatto FFC al connettore?
Usa gli strumenti specifici per il tipo di connettore come pinza adatta o stampo.
