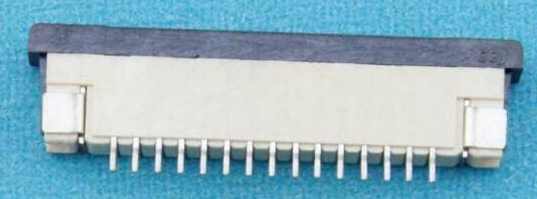

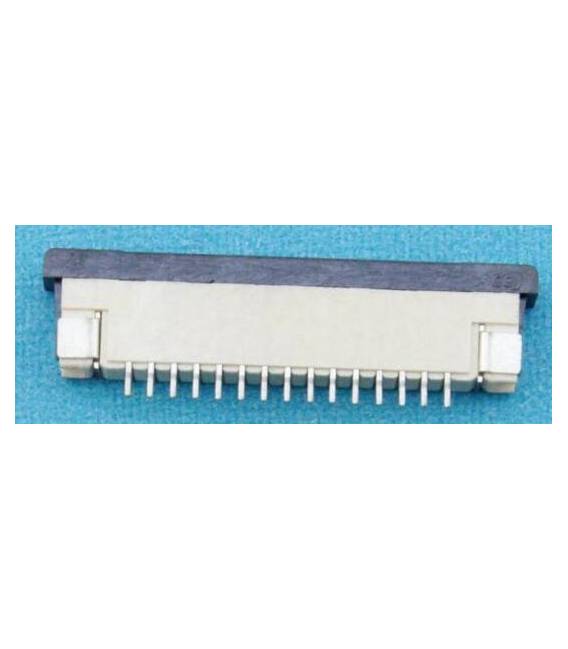

2 Pezzi Connettore SMT da circuito stampato per cavo piatto FFC 15P 1.0MM

Descrizione

Tutorial: Come usare Connettore SMT FFC 15P 1.0MM

Questo connettore SMT da circuito stampato per cavo piatto FFC (Flat Flexible Cable) è ideale per i progetti che richiedono una connessione tra due circuiti stampati o tra un circuito e un dispositivo esterno, come schermi LCD o sensori. È particolarmente utile per gli amanti della tecnologia che desiderano creare dispositivi più piccoli e leggeri.

Cosa serve

• Cavo FFC compatibile
• Pistola saldatrice SMT
• Kit di test

Passi

1. Verifica sul datasheet le specifiche del connettore, come la disposizione dei contatti e il tipo di impedenza.
2. Prepara il circuito stampato dove si desidera installare il connettore, assicurandosi che sia pulito e pronto per l’installazione SMT.
3. Utilizza la pistola saldatrice SMT per posizionare i connettori sul circuito stampato in base alle specifiche del datasheet.
4. Conferma correttamente il posizionamento dei connettori usando un kit di test o una macchina di assemblaggio.
5. Verifica la connessione elettrica con un multimeter, controllando che i contatti siano saldati correttamente.
6. Se necessario, applica un rivestimento protettivo al circuito stampato per proteggere il connettore SMT.

Mini-progetto

Crea una piccola interfaccia con un Arduino e uno schermo LCD 16×2. Collega lo schermo LCD utilizzando questo connettore FFC.

Errori comuni

• Posizionamento errato dei connettori
• Saldatura insufficiente o eccessiva
• Connessione del cavo FFC non corretta

Accessori consigliati

• Kit di test
• Pistola saldatrice SMT
• Multimeter digitale
• Cavo piatto FFC compatibile

Domande frequenti

Come posso verificare se il connettore è stato installato correttamente?
Usa un multimeter per controllare la continuità tra i contatti del connettore.

Posso utilizzare questo connettore con altri tipi di cavo piatto FFC?
Verifica sul datasheet le specifiche del connettore e il tipo di cavo che supporta.
