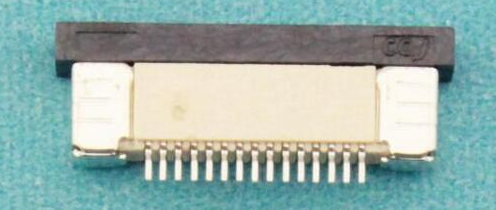

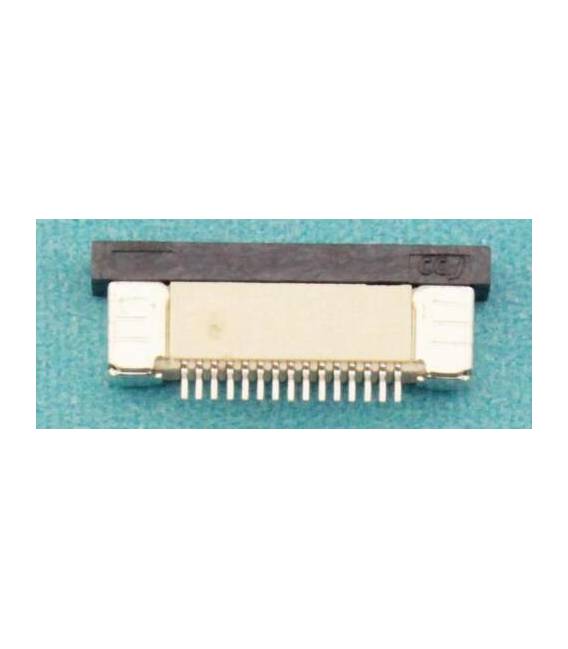

2 Pezzi Connettore SMT da circuito stampato per cavo piatto FFC 15P 0.5MM

Descrizione

2 Pezzi Connettore SMT da circuito stampato per cavo piatto FFC 15P 0.5MM

Tutorial: Come usare Connettore SMT FFC 15P 0.5MM

Questo connettore SMT da circuito stampato per cavo piatto FFC 15P 0.5mm è ideale per collegamenti flessibili e precisi in progetti di Arduino, sensori o stampa 3D. È particolarmente utile per i maker che cercano un modo semplice e affidabile per connettere componenti.

Cosa serve

• Cavo piatto FFC compatibile
• Sistema di reflow o pinza termica
• Microscopio (facoltativo ma consigliato)

Passi

1. Preparare il circuito stampato e posizionare i connettori SMT sul lato opposto del cavo piatto FFC.
2. Utilizzare un sistema di reflow o una pinza termica per saldare i componenti. Verifica sempre le specifiche del datasheet.
3. Verificare la corretta installazione dei connettori controllando che siano ben fissati e senza ponticelli.
4. Collegare il cavo piatto FFC al circuito stampato posizionando correttamente i contatti nel connettore SMT.
5. Controllare l’installazione con un multietto per verificare la continuità dei collegamenti.

Mini-progetto

Realizzare una piccola scatola di strumenti che contiene sensori e microcontrollori collegati tramite connettori SMT FFC 15P 0.5mm per un facile accesso.

Errori comuni

• Saldatura insufficiente o inesistente
• Contatti del cavo piatto FFC non inseriti correttamente nel connettore
• Distacco accidentale dei contatti durante l’installazione

Accessori consigliati

• Cavo piatto FFC compatibile
• Pinza termica
• Microscopio elettronico
• Kit di reflow

Domande frequenti

Come posso verificare la corretta installazione del connettore?
Utilizza un multietto per controllare la continuità tra i vari pin.

Quali sono le precauzioni da prendere durante il processo di saldatura?
Assicurati che la temperatura sia adeguata e non superiore alle specifiche del datasheet. Usa un microscopio per controllare l’installazione.
