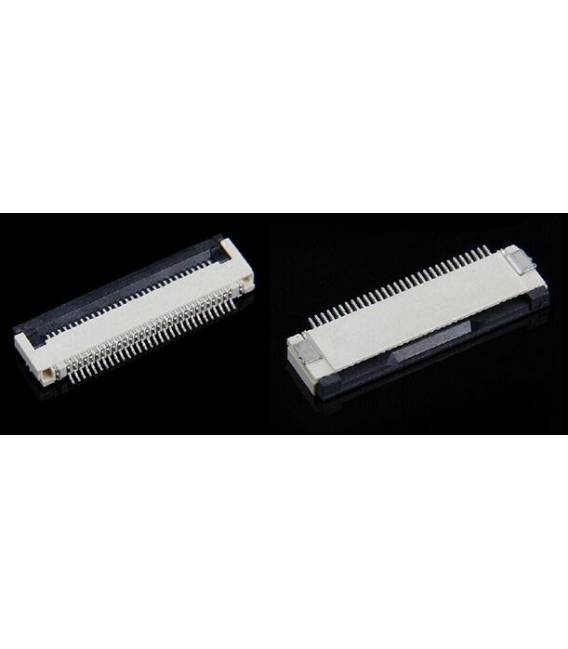

2 SMT-Buchsen für flache FFC-Kabel 30P 0.5MM

Beschreibung

Tutorial: Wie man SMT-Buchsen für FFC-Kabel 30P 0.5mm verwendet. Diese SMT-Buchsen für flache FFC-Kabel 30P 0.5mm sind ideal für Anwendungen, die eine flexible und robuste Verbindung zwischen zwei Punkten erfordern. Sie sind besonders nützlich für Projekte mit Arduino, Sensoren und tragbaren Geräten, wo Wartbarkeit und Zugänglichkeit wichtig sind. Was braucht man für SMT-Buchsen für FFC-Kabel 30P 0.5mm? Flaches FFC-Kabel 30P 0.5mm, SMD-Drucksystem. Schritt 1: Überprüfen Sie im Datenblatt die Spezifikationen des Buchsen und des flachen Kabels, um die Kompatibilität zu gewährleisten. Schritt 2: Bereiten Sie den Leiterplatten mit einem SMT-Stencil vor oder verwenden Sie ein automatisches Druckgerät. Schritt 3: Placieren Sie vorsichtig die Buchsen auf dem Leiterplatte an den vorgesehenen Pads. Schritt 4: Heizen Sie die Buchsen durch eine Schmelzstation oder ein Reflowofen, um die Lötung zu stabilisieren. Schritt 5: Überprüfen Sie die Installation der Buchsen mit einem Hochauflösungs-Elektronenmikroskop. Schritt 6: Verbinden Sie das flache FFC-Kabel an die Buchse mit spezifischen Montagewerkzeugen. Schritt 7: Prüfen Sie die physische und elektrische Verbindung, um eine sichere und stabile Verbindung zu gewährleisten. Schritt 8: Testen Sie den gesamten Leiterplatte mit einem Multimeter oder einem ähnlichen Gerät, um die Verbindungen zu überprüfen. Mini-Projekt: Erstellen Sie eine kleine Umweltüberwachungsstation mit Arduino, die Daten an einen Webserver sendet, indem Sie die SMT-Buchsen für FFC-Kabel 30P 0.5mm für die Signaleübertragung verwenden. Fehlerhafte Verhaltensweisen: Überprüfen Sie nicht die Kompatibilität zwischen Buchse und flachem Kabel. Verwenden Sie zu viel Wärme während des Löten, was den Komponenten Schaden zufügt. Omitzen Sie die Integritätstests nach der Installation der Buchsen. Verbinden Sie das flache Kabel ohne Bezugnahme auf die spezifischen Anweisungen für den Buchsen-Typ. Empfohlene Zubehör: Flaches FFC-Kabel 30P 0.5mm, SMD-Stencil, Reflowofen, Hochauflösungs-Elektronenmikroskop. Häufig gestellte Fragen: Welche Werkzeuge sind für die Installation der Buchsen erforderlich? Es wird empfohlen, SMD-Stencil, Reflowofen oder Schmelzstation und Hochauflösungs-Elektronenmikroskop zu haben. Wie verbinde ich das flache FFC-Kabel mit der Buchse? Verwenden Sie spezifische Werkzeuge für den Buchsen-Typ, wie eine passende Pinzette oder ein Stempel.
