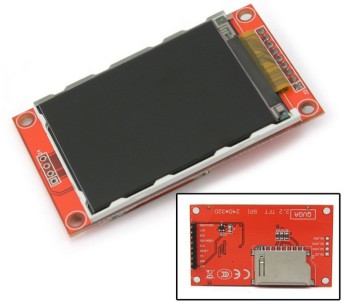

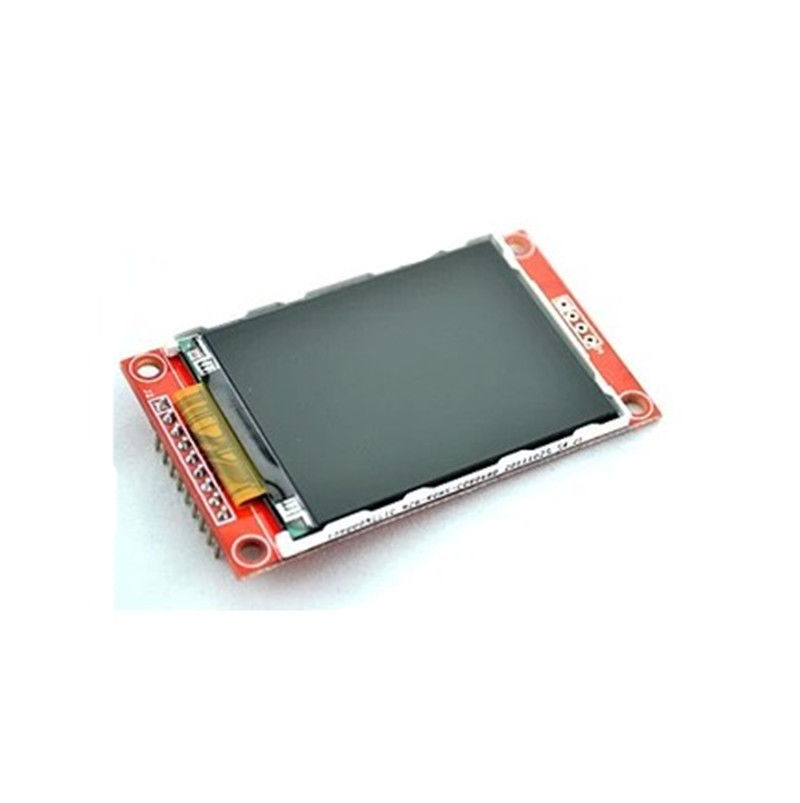

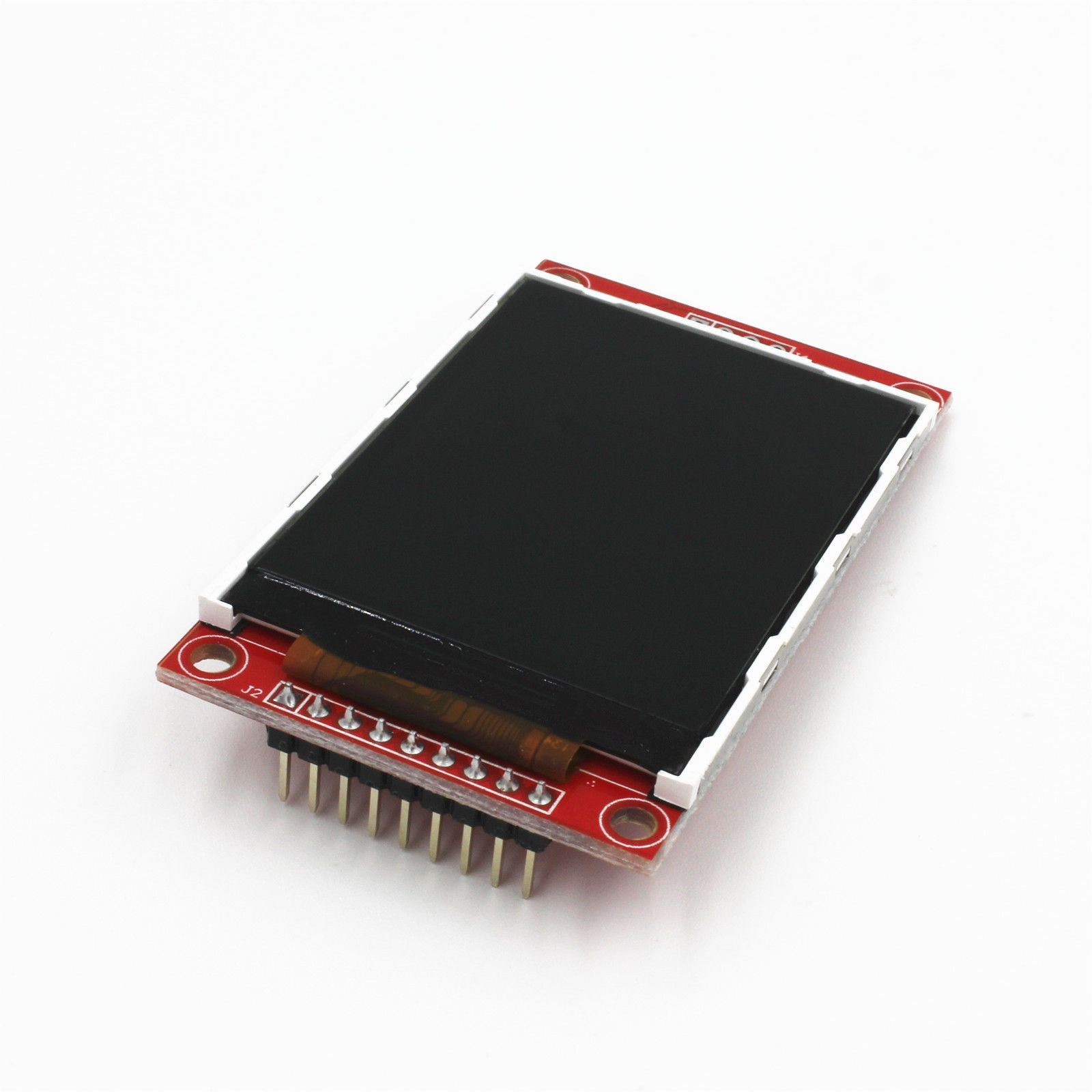

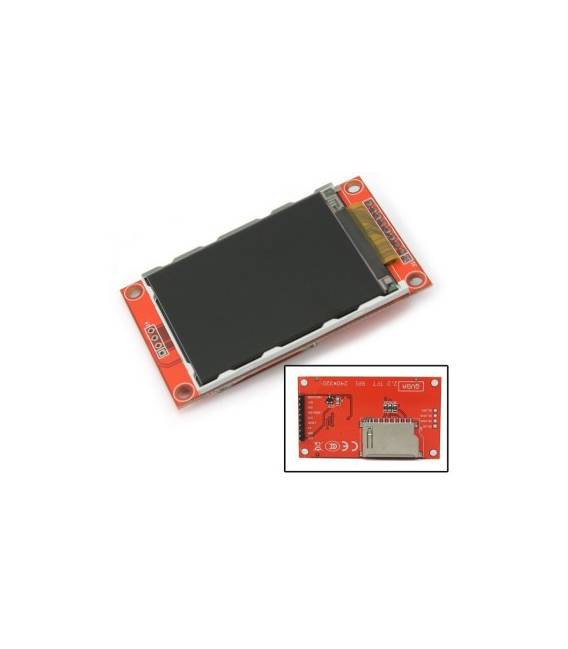

2.2″ Seriale TFT SPI LCD Modulo Display 240×320 Chip ILI9340C PCB Adattatore Scheda SD

Descrizione

2.2″ Serial TFT SPI LCD Module Display 240×320 Chip ILI9340C PCB Adapter SD Card

Product Details:

• TFT Module
• Condition: New
• Dot Matrix: QVGA 240*320 Dots
• Interface: 4-Wire SPI
• Color Depth: 262K/65K
• Module Size: 67x 40 x 4mm/ 2.63″ x 1.57″ x 0.15″(L x W x T)
• Active Area: 47.5 x 36.5mm/ 1.85″ x 1.41″ (L x W)
• LED Numbers: 4 LEDs
• Driver IC: ILI9341
• Description:
  This LCD can supply steadily in the future.
  Support Serial SPI Mode

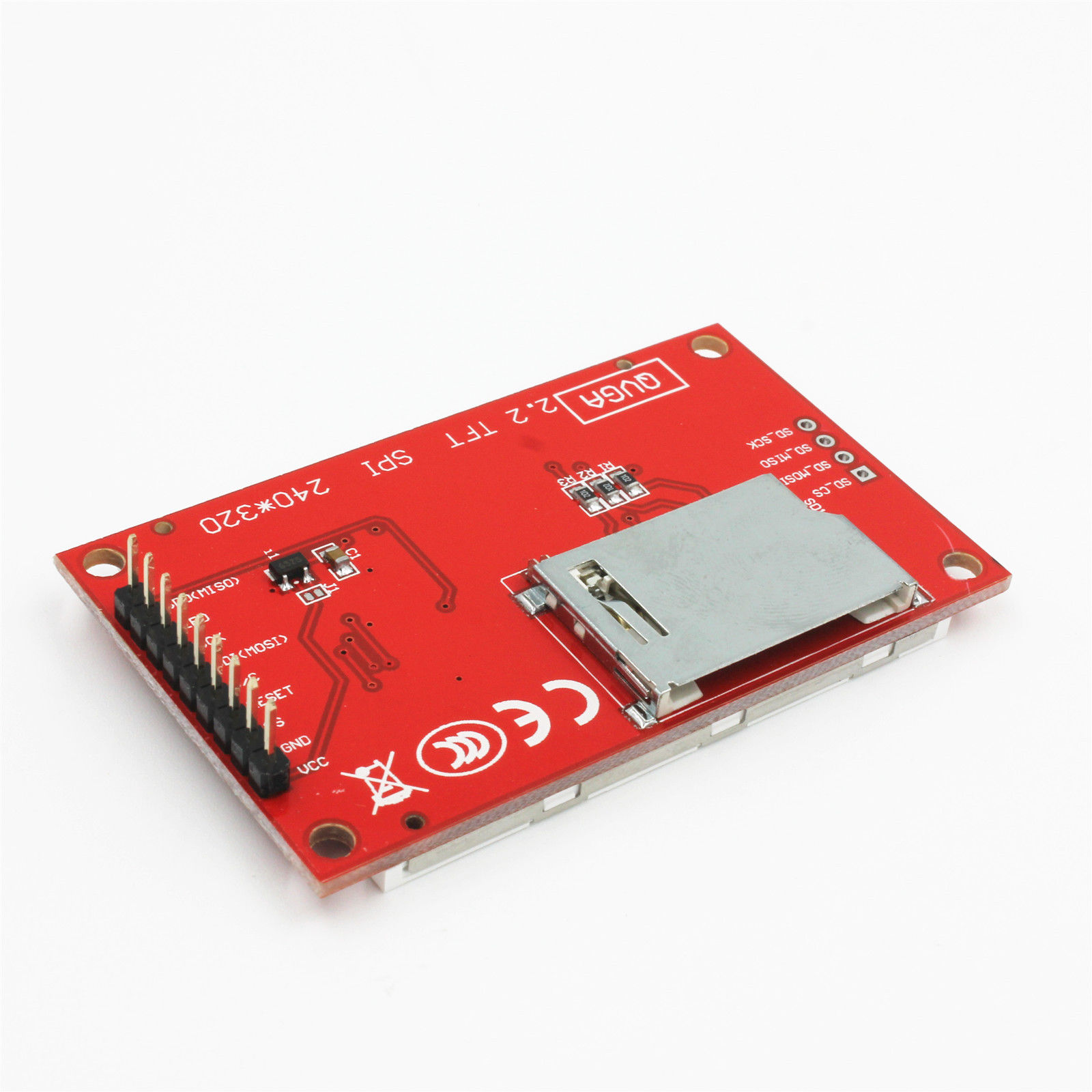

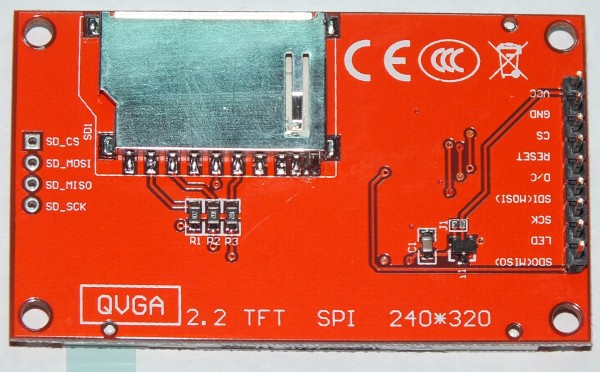

  It has PCB backplane with power IC, SD card socket
  Need 4 IOs from your MCU only.

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare Modulo Display TFT SPI LCD 2.2″

Il modulo display TFT SPI LCD 2.2″ è ideale per aggiungere una schermata grafica a progetti Arduino, permettendo di visualizzare informazioni in modo colorato e interattivo.

Cosa serve

• Arduino Uno o compatibile
• Cavo USB tipo B
• Connessioni adatti al modulo (cavi jumper)
• Libreria Adafruit GFX e Adafruit ILI9341
• Software Arduino IDE installato
• PC con sistema operativo Windows, Mac OS o Linux

Passi

1. Connettere il modulo LCD al microcontrollore Arduino usando i cavi jumper.
2. Installare le librerie Adafruit GFX e Adafruit ILI9341 nel software Arduino IDE.
3. Scaricare uno sketch di esempio dalla libreria Adafruit ILI9341.
4. Modificare lo sketch per adattarlo al proprio schema di connessione (verifica sul datasheet).
5. Compilare e caricare il codice sull’Arduino.
6. Verificare che la schermata si illumini correttamente con le informazioni visualizzate.
7. Personalizzare lo sketch per mostrare i dati desiderati.
8. Testare l’integrità del display eseguendo test di funzionalità.

Codice di esempio

// Includi la libreria
#include <Adafruit_GFX.h>
#include <Adafruit_ILI9341.h>
// Definisci il pin SPI per il modulo LCD
#define TFT_CS A2
#define TFT_DC A3
#define TFT_MOSI 11
#define TFT_SCLK 13
// Inizializza l'oggetto display
Adafruit_ILI9341 tft = Adafruit_ILI9341(TFT_CS, TFT_DC);

Mini-progetto

Crea un orologio digitale che mostra ora e data in colori diversi per ogni giorno della settimana.

Errori comuni

• Errore di connessione dei pin SPI al modulo LCD.
• Dimenticarsi di installare le librerie necessarie.
• Impostazioni errate nel datasheet del display.
• Problemi con la tensione di alimentazione.

Accessori consigliati

• Arduino Uno
• Libreria Adafruit GFX e ILI9341
• Cavo USB tipo B
• Connessioni adatti al modulo LCD

Domande frequenti

Qual è la risoluzione del display?
La risoluzione è di 240×320 pixel.

Come posso personalizzare il colore dello sfondo?
Utilizza il metodo tft.fillScreen(color) dove color è un valore RGB.
