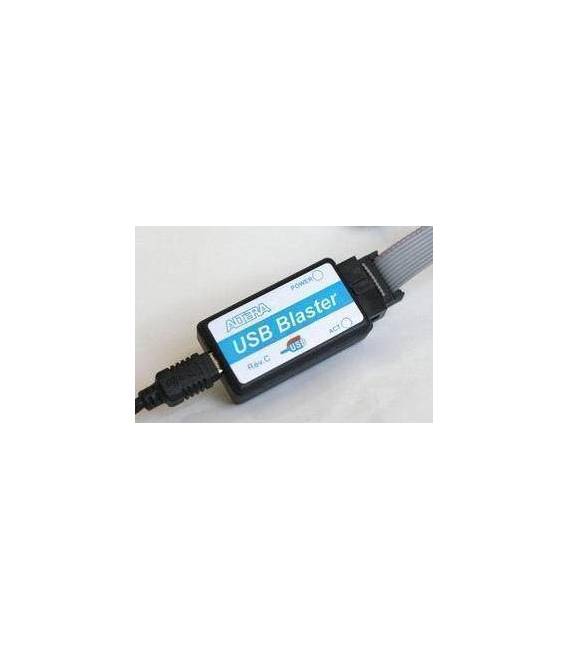

USB Blaster Programmatore Mini Altera FPGA CPLD Cavo

Descrizione

USB Blaster programmer Mini Altera FPGA CPLD cable

First, the product USB-Blaster download cable basic characteristics :

1 . Steady support SignalTap II embedded logic analyzer function ;

2 . ALTERA company supports a full range of devices. Absolute whole series, do not worry about a device does not support !

  USB2.0 high speed 480bps

 CPLD: MAX3000, MAX7000, MAX9000 and MAXII etc.
 FPGA: Stratix, StratixII, StratxIII, Cyclone, CycloneII, CycloneIII, ACEX1K, APEX20K and FLEX10K etc.
 active serial configuration device : EPCS1, EPCS4, EPCS16, EPCS64 etc.
 enhanced configuration devices : EPC1, EPC4 so on.
3 . Supports three download mode : AS, PS and JTAG;
4 . Communication and debugging support and Nios II embedded soft-core processors in the system , Rev.C latest version of firmware ! ;
5. Speed: parallel port download cable than usual ByteBlasterII six times faster ;
6. Easy to use : MiniUSB interface easy connection, two status LEDs makes debugging much easier.
7 . Must: currently laptop has almost eliminated the parallel port, so common was ByteblasterMV and ByteblasterII download lines can not be used in a notebook , so for notebook users, choose USB download cable that is convenient , it is a must.
8. Fully compatible with ALTERA USB Blaster, use, functionality and performance are consistent and ALTERA original download cable .

9. Under Quartus II development software ! Quartus II versions Download:

    ftp://ftp.altera.com/outgoing/release

    Note: The above version 8.1 comes with no additional driver download ;

10, WIN7 customers download Quartus II10.1 above !

Abbiamo disponibili datasheet di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e lo pubblicheremo il prima possibile nel nostro sito.

Tutorial: Come usare USB Blaster Programmatore Mini Altera FPGA CPLD Cavo

Il cavo USB Blaster è un dispositivo indispensabile per programmatori di circuiti FPGA e CPLD che utilizzano la tecnologia Altera. Questo piccolo connettore ti permette di caricare i tuoi programmi direttamente sui circuiti integrati, rendendo il processo di sviluppo più rapido e efficiente.

Cosa serve

• Computer con sistema operativo Windows o Linux
• Cavo USB A a mini B
• Software Quartus II

Passi

1. Installare la driver software per il cavo USB Blaster da Altera (verifica sul datasheet).
2. Collegare il cavo USB Blaster al computer utilizzando un cavo USB A-MiniB.
3. Aprire Quartus II e selezionare ‘File’ -> ‘New Project Wizard’.
4. Seguire la procedura guidata per creare un nuovo progetto, specificando il nome del progetto e la directory di salvataggio (verifica sul datasheet).
5. Nel menu ‘Assignments’, selezionare ‘Device’ -> ‘Add/Remove Device’ e scegliere il dispositivo FPGA o CPLD desiderato.
6. Compilare il file .qpf creando un file .sof con l’opzione ‘Processing’ -> ‘Start Compilation’.
7. Nel menu ‘Tools’, selezionare ‘Programmer…’ per caricare il file .sof sul dispositivo collegato.
8. Verificare che la programmazione sia stata completata correttamente.

Mini-progetto

Progetta e programma un semplice contatore binario da 4 bit utilizzando Quartus II e il cavo USB Blaster. Carica il progetto sul dispositivo CPLD o FPGA collegato.

Errori comuni

• Errore di connessione del cavo USB Blaster
• Problemi di driver non installati correttamente
• Selezione errata del dispositivo nel software Quartus II

Accessori consigliati

• Cavo USB A-MiniB
• Carta di sviluppo FPGA Altera DE0-Nano
• Kit CPLD MAX10 Starter Kit
• Software Quartus II Ultimo

Domande frequenti

Come posso verificare se il cavo è funzionante?
Verifica la connessione del cavo e che i driver siano installati correttamente.

Quale software devo usare con questo cavo?
Usa Quartus II per programmare dispositivi Altera.
