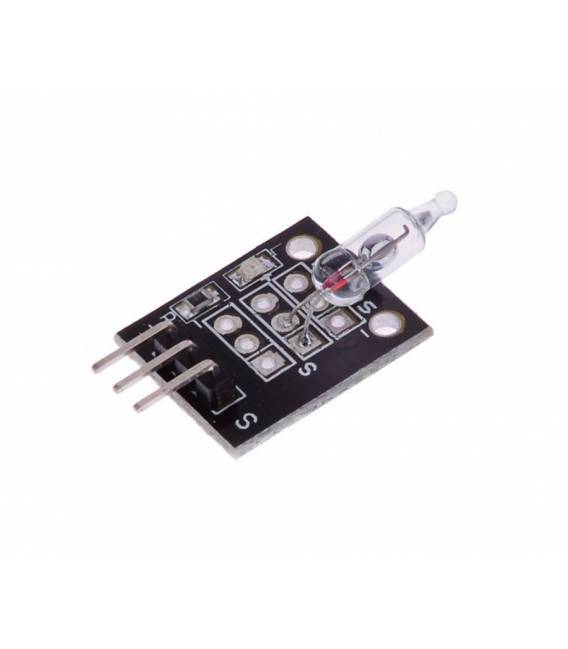

Optisches Quecksilber-Schaltmodul KY-017

Beschreibung

Was ist das? Das KY-017 Quecksilber-Schaltmodul ist ein optisches Quecksilberschalter. Es wird verwendet, um Neigungen zu erkennen und basiert auf der Bewegung des Quecksilbers innerhalb eines Raums, um einen Schaltkreis zu schließen oder zu öffnen.

Eigenschaften
SKU: ARD0010700
Typ: optisches Quecksilberschalter
Modell: KY-017

Wozu dient es?
Das KY-017 Quecksilber-Schaltmodul ist ideal für Projekte, die eine Bewegungsempfindlichkeit erfordern. Es kann verwendet werden, um einfache Alarmsysteme, Bewegungssensoren oder das Öffnen oder Schließen eines Schaltkreises aufgrund einer Neigung zu steuern. Es ist kompatibel mit Arduino und anderen Mikrocontrollern.

Tutorial: Wie man das KY-017 Quecksilber-Schaltmodul verwendet
Das KY-017 Quecksilber-Schaltmodul ist ein optisches Quecksilberschalter, ideal für Projekte, die eine Bewegungsempfindlichkeit erfordern. Es ist für Anfänger und Fortgeschrittene geeignet und dient zum Steuern des Öffnens oder Schließens eines Schaltkreises.

Was braucht man für das KY-017 Quecksilber-Schaltmodul?
– Arduino
– 10kΩ Widerstand
– Versorgungskabel

Schritte:
1. Verbinden Sie das VCC des KY-017 mit den 5V des Arduino.
2. Verbinden Sie das GND des KY-017 mit dem GND des Arduino.
3. Verbinden Sie einen 10kΩ Widerstand zwischen dem Pin S (Sensor) und dem Pin A0 des Arduino.
4. Verbinden Sie den Pin GND des KY-017 mit dem GND des Widerstands.
5. Laden Sie den folgenden Code auf Ihren Arduino.
6. Überprüfen Sie die genaue Pin-Position im Datenblatt.
7. Bewegen Sie den Schalter und beobachten Sie die Werte im seriellen Monitor.
8. Anpassen Sie den Code für Ihr Projekt.

Beispielskript
int sensorPin = A0;
void setup() {
Serial.begin(9600);
}
void loop() {
int sensorValue = analogRead(sensorPin);
Serial.println(sensorValue);
delay(100);
}

Mini-Projekt
Erstellen Sie ein einfaches Alarmsystem. Verbinden Sie einen LED an den Pin 13 des Arduino und ändern Sie den Code, um die LED einzuschalten, wenn der Schalter geschlossen ist.

Häufige Fehler
Verbinden Sie das VCC an 3.3V anstelle von 5V.
Verbinden Sie den Pin S direkt an das GND.
Überprüfen Sie die Pin-Position nicht im Datenblatt, bevor Sie verbinden.

Empfohlene Zubehör
– LED
– 220Ω Widerstand
– Arduino UNO
– Versorgungskabel
