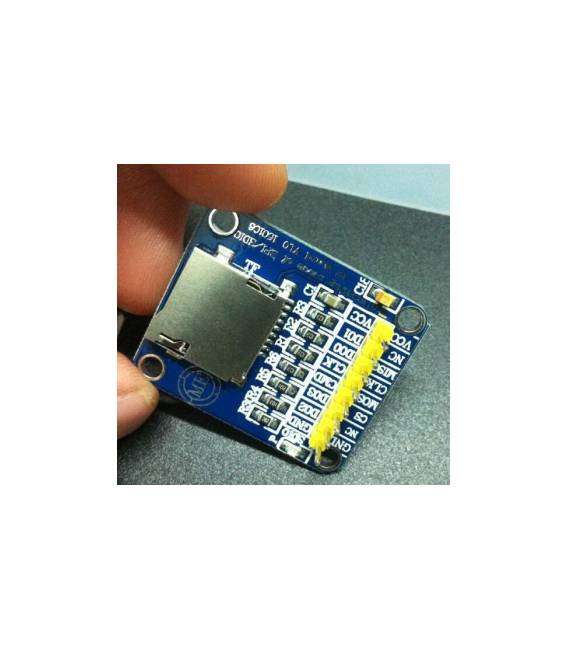

Micro SD-Karte TF-Modul Lesen und Schreiben

Beschreibung

Was ist es? Das Micro SD-Karte TF-Modul ist ein Gerät zur Datenspeicherung auf MiniTF-Karten. Es unterstützt die SDIO-Schnittstelle und ist ideal für Projekte, die externe Speicheranforderungen haben.

Funktionen: SDIO-Schnittstelle, SIP (Single In-line Package), Mini TF-Kartenmodul Lesen/Schreiben

Zweck: Perfekt für Arduino- und ESP-Projekte, die Daten speichern, wie Log-Dateien oder Sensordaten. Erstelle einen Datenlogger, der Werte von einem Sensor liest und jede Minute auf einer MicroSD-Karte speichert.

Anleitung: Wie man das Micro SD-Karte TF-Modul verwendet. Das Modul dient zum Lesen und Schreiben von Daten auf SD-Karten. Es ist ideal für Projekte, die externe Speicheranforderungen haben, wie Log-Dateien oder Sensordaten.

Was braucht man: Arduino Uno, SD-Karte, Software SPI (falls erforderlich)

Schritte: Verbinde die Pins VCC und GND des Moduls mit den entsprechenden Pins des Arduino. Verbinde den Pin CS des Moduls mit dem Pin 10 des Arduino, um es als Chip-Selektion zu konfigurieren. Verbinde die Pins MOSI, MISO und SCK des Moduls mit den entsprechenden Pins des Arduino (falls erforderlich). Installiere die SD-Bibliothek über die Bibliothek-Verwaltung des Arduino IDE oder über GitHub. Öffne ein bestehendes Sketch, um auf der SD-Karte zu lesen/schreiben, oder erstelle ein neues. Konfiguriere den Chip-Selektion (CS) Pin im Code als Pin 10 oder den festen Pin des Moduls. Überprüfe die Bibliothek und die Verbindungs-Einstellungen in der setup()-Sektion des Codes. Speichere und führe das Sketch aus, um mit dem Lesen/Schreiben von Daten auf der SD-Karte zu beginnen.

Beispielcode: // Füge die SD-Bibliothek ein #include // Definiere den CS-Pin als 10 oder einen anderen festen Pin des Moduls const int chipSelect = 10; void setup() { // Initialisiere die serielle Kommunikation und die SD-Karte Serial.begin(9600); if (!SD.begin(chipSelect)) { Serial.println(„Fehler bei der Initialisierung der SD-Karte!“); return; } Serial.println(„SD-Karte initialisiert.“); } void loop() {}

Mini-Projekt: Erstelle einen Datenlogger, der Werte von einem Sensor liest und jede Minute auf einer MicroSD-Karte speichert.

Häufige Fehler: Fehler bei der Initialisierung der SD-Karte, Probleme mit der SPI-Verbindung, CS-Pin nicht korrekt konfiguriert, SD-Bibliothek nicht installiert.

Empfohlene Zubehör: Temperatur- und Feuchtigkeitssensor DHT11, Prototypen-Breadboard, Set aus wiederverwendbaren Bauteilen, USB-Kabel für Arduino Uno.

Häufig gestellte Fragen: Wie kann ich überprüfen, ob das Modul korrekt funktioniert? Überprüfe die serielle Kommunikation während der Ausführung des Sketches. Wenn ‚SD-Karte initialisiert‘ angezeigt wird, funktioniert das Modul korrekt. Kann ich das Modul mit anderen Mikrocontrollern als dem Arduino Uno verwenden? Ja, aber es könnte erforderlich sein, die Chip-Selektion-Pins und die SPI-Verbindung anzupassen. Welche maximalen Speicherkapazitäten sind für das Lesen/Schreiben möglich? Überprüfe das Datenblatt der spezifizierten SD-Karte.
