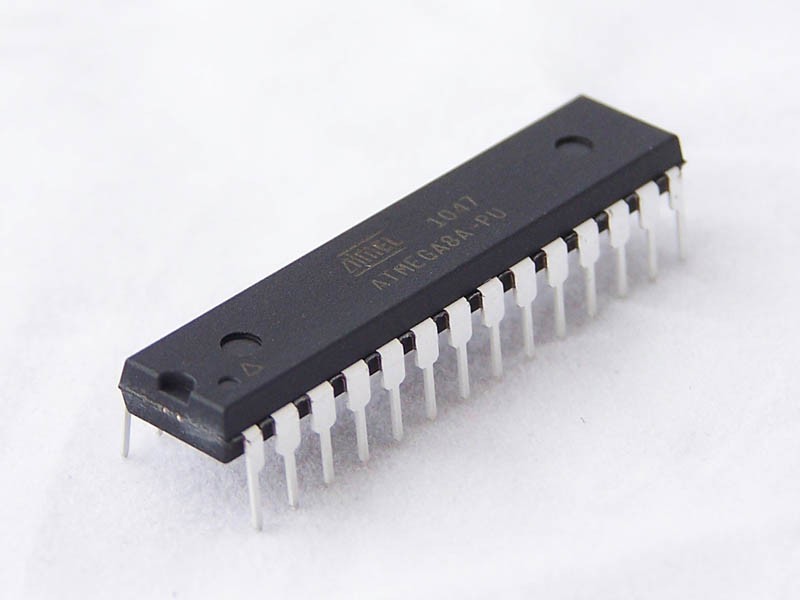

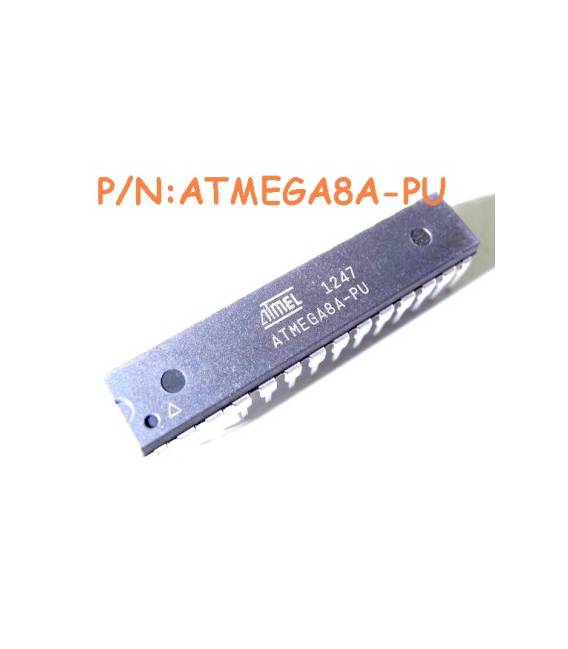

ATMEGA8A-PU 8-Bit Microcontroller 512B EEPROM Hochleistungs IC

Beschreibung

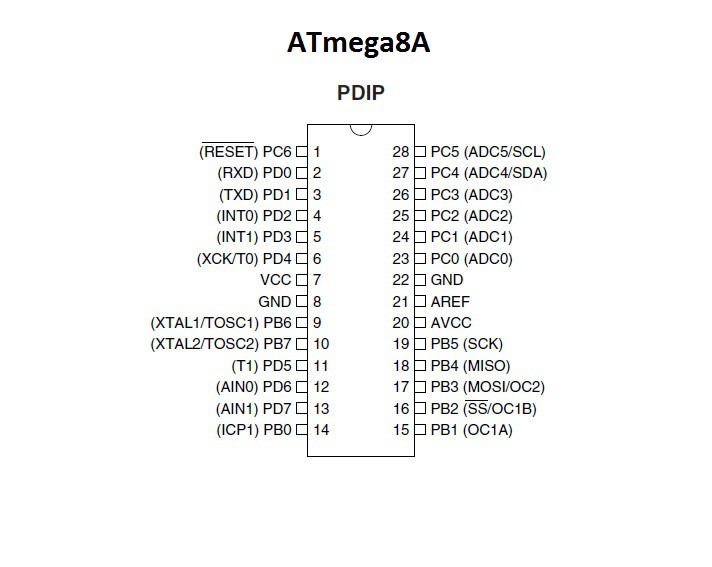

ATMEGA8A-PU 8-Bit Microcontroller 512B EEPROM Hochleistungs IC, 8BIT, AVR, 8KB FLASH, 28PDIP, Familie/Serie: AVR MEGA, Kerngröße: 8bit, Anzahl I/O: 23, Mindestversorgungsspannung: 2,7 V, Maximalversorgungsspannung: 5,5 V, IC-Hüllencode: DIP, Anzahl Pins: 28, Programmspeichergröße: 8KB, EEPROM-Speichergröße: 512Byte, RAM-Speichergröße: 1KB, CPU-Geschwindigkeit: 16MHz, Peripherie: ADC, Vergleich, PWM, RTC, Timer, eingebaute Schnittstellen: SPI, USART, Betriebstemperatur: a, Typ des Oszillators: Externer/interner, Gehäuse/Falle: PDIP, Versorgungsspannungsband: 2,7 V bis 5,5 V, Endverarbeitung: Durchgang, Wir haben die Datenblätter aller Komponenten verfügbar, falls sie nicht im Download-Produktkatalog enthalten sind, senden Sie eine Nachricht über das Kontaktformular, und wir veröffentlichen sie so schnell wie möglich auf unserer Website. Tutorial: Wie man den ATMEGA8A-PU Microcontroller verwendet Der ATMEGA8A-PU ist ein 8-Bit-Mikrocontroller mit eingebauter EEPROM-Speicher, ideal für Projekte, die dauerhafte Speicherung und hohe Rechenleistung erfordern. Er eignet sich sowohl für Anfänger als auch für erfahrene Entwickler. Was Sie benötigen Arduino Uno oder kompatibel, USB-A-Mini-B-Kabel, Breadboard, 5V Versorgung und GND-Verbindung, LED und Widerstand. Schritte Verbinden Sie den ATMEGA8A-PU-Mikrocontroller mit dem Breadboard. Verbinden Sie den Arduino Uno mit der seriellen Schnittstelle des ATMEGA8A-PU über die Pins TX, RX und GND. Versorgen Sie das Schaltbild mit 5V und GND über separate Verbindungen oder direkt vom Breadboard. Schreiben Sie ein einfaches Sketch, um den Firmware-Upload auf den Mikrocontroller mit der Arduino IDE durchzuführen. Überprüfen Sie die serielle Kommunikation zwischen Arduino und ATMEGA8A-PU. Testen Sie die EEPROM-Speicherfunktion, indem Sie Daten schreiben und lesen. Implementieren Sie eine grundlegende Funktion wie einen Zähler, der den aktuellen Wert in der EEPROM speichert. Erstellen Sie eine kleine Anwendung, die die Fähigkeiten des Mikrocontrollers nutzt. Beispielcode // Beispielcode für Firmware-Upload void setup() { Serial.begin(9600); } void loop() { // Code zum Testen der Kommunikation und dem Speichern von Daten in der EEPROM } Mini-Projekt Erstellen Sie einen dauerhaften Zähler: Erstellen Sie eine kleine Anwendung, die den Zähler jedes Mal erhöht, wenn ein Knopf gedrückt wird, und den aktuellen Wert in der EEPROM speichert. Häufige Fehler Serielle Verbindungsfehler, Versorgungsprobleme, Fehlender oder falscher Zugriff auf die EEPROM. Empfohlene Zubehör Arduino Uno R3, USB-A-Mini-B-Kabel, großes Breadboard, LED- und Widerstandskit. Häufig gestellte Fragen Welche Pins des Mikrocontrollers sind für die serielle Kommunikation erforderlich? Verwenden Sie die Pins TX und RX und verbinden Sie sie jeweils mit den Pins 0 (RX) und 1 (TX) des Arduino. Wie gelangt man zur EEPROM-Speicherung? Verwenden Sie die Funktionen EEPROM.write() und EEPROM.read(). Bitte überprüfen Sie das Datenblatt für spezifische Details.
