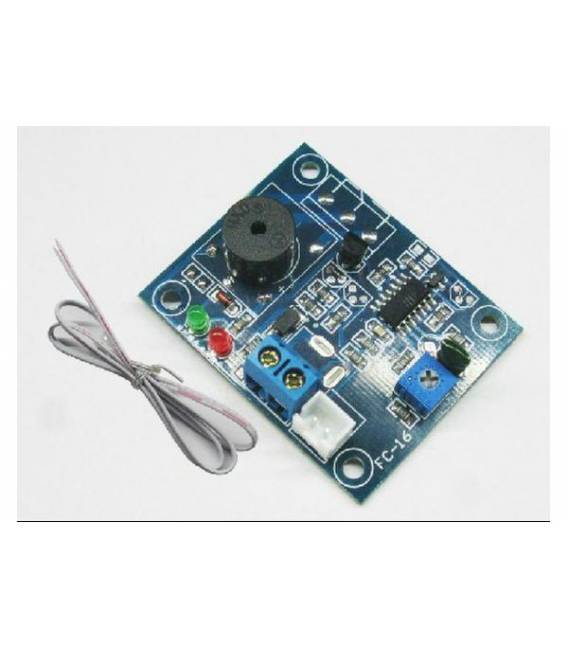

5V Timer Alarmschaltkreis mit Buzzer

Beschreibung

5V Timer Alarmschaltkreis mit Buzzer Anwendung: Die Verzögerung des Vibration-Alarmes, Erdbeben-Alarm, der normale Schließsensor kann alle Arten von Alarmen auslösen. Produktmerkmale: 1. Hochwertiger Chip-Design, die Leistung ist weit über dem Chip 555; 2. Fourniert vier Arten von Eingangskabelverdrahtung, um verschiedene Anforderungen zu erfüllen, die Standardlieferung ist die erste, es gibt andere Anforderungen, bitte eine Nachricht senden; 3. Schutzdioden gegen Polung und Spannungsversorgungsschutz, effektives Produkt-Schutz; 4. Ein 5V Buzzer für aktive Alarmfunktion; 5. Ein Drehknopf zur Verzögerungsregelung im Uhrzeigersinn, um die längere Zeit zu regulieren. Technische Parameter: Eingangsspannung: Eingangskurzschlussstrom DC 5V: über 100 mA Energieverbrauch: 0,5 W Vordefinierte Verzögerung: 1-190 Sekunden einstellbar (andere Bereiche bitte den Verkäufer kontaktieren, um zu bestellen) Produktbeschreibung: Bezug auf die folgende Produktverdrahtungsaufstellung; Dieser Modul ist normalerweise ein offener Trigger, kann normalerweise geschlossene Vibrationssensoren, Mikro-Schalter usw. aktivieren, wenn der Momentanschalter aktiviert wird, startet das Modul den Timer, der grüne LED leuchtet, der Buzzer Alarm klingt, die Endzeit, der grüne LED ausgeschaltet, der akustische Alarm-Signal unterbrochen; Wir haben Datasheets für alle Komponenten, falls nicht in der Produkt-Download-Skizze vorhanden, senden Sie uns eine Nachricht vom Kontaktmodul und wir veröffentlichen es so bald wie möglich auf unserer Website. Tutorial: Wie man den Timer-Alarm mit Buzzer verwendet Dieser 5V-Modul ermöglicht es Ihnen, Timer zu programmieren und einen Alarm zu spielen. Nützlich für Projekte, die einen Timer oder ein akustisches Signal benötigen. Was braucht man: Arduino, 5V Stromversorgungskabel, Batterie oder 5V Stromversorger, Buzzer, 1kΩ Widerstand Schritt 1. Verbinden Sie die 5V-Stromversorgung mit dem Modul. 2. Verbinden Sie den Buzzer an den Pin 9 des Moduls. 3. Verbinden Sie den 1kΩ Widerstand zwischen Pin 9 und GND. 4. Laden Sie das Code auf Arduino hoch. 5. Stellen Sie die Verzögerung im Code ein. 6. Laden Sie den Code auf den Mikrocontroller hoch. 7. Warten Sie, bis der Alarm klingt. 8. Prüfen Sie im Datasheet für weitere Einstellungen. Beispielcode „`int buzzerPin = 9; void setup() { pinMode(buzzerPin, OUTPUT); } void loop() { tone(buzzerPin, 1000, 1000); delay(1000); noTone(buzzerPin); delay(1000); } „` Miniprojekt Erstellen Sie einen Alarm für die Öffnung eines Fachs. Verbinden Sie den Timer mit dem Fach und konfigurieren Sie die Aktivierungszeit. Fehlerhafte Vorgehensweisen Verbinden Sie den Buzzer nicht direkt an den Pin ohne Widerstand. Stellen Sie die Spannungsversorgung korrekt ein. Stellen Sie sicher, dass der Arduino-Code korrekt ist. Stellen Sie sicher, dass der Pin für den Buzzer verfügbar ist. Empfohlene Zubehör: Arduino Nano, 5V Buzzer, 1kΩ Widerstand, 5V Stromversorgungskabel Häufig gestellte Fragen Der Buzzer klingt nicht? Überprüfen Sie die Verbindung und den Widerstand. Stellen Sie sicher, dass der Pin korrekt ist. Wie setze ich eine andere Zeit ein? Ändern Sie die Verzögerungswerte im Code. Der Timer funktioniert nicht? Überprüfen Sie die Verbindung und die Spannungsversorgung. Prüfen Sie den Code.
