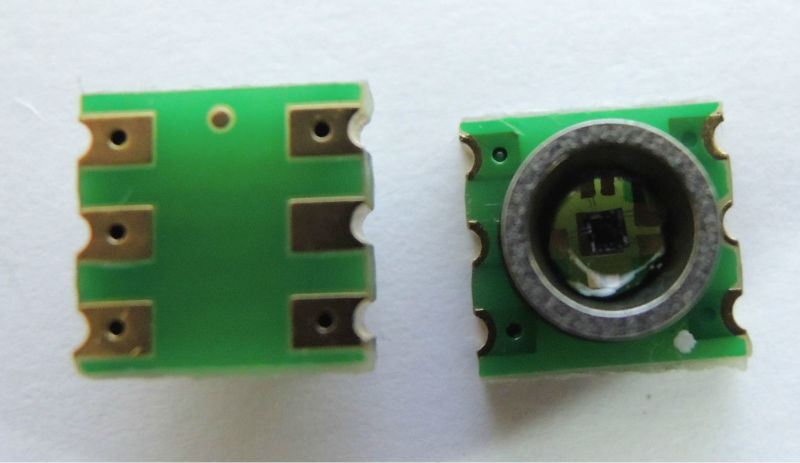

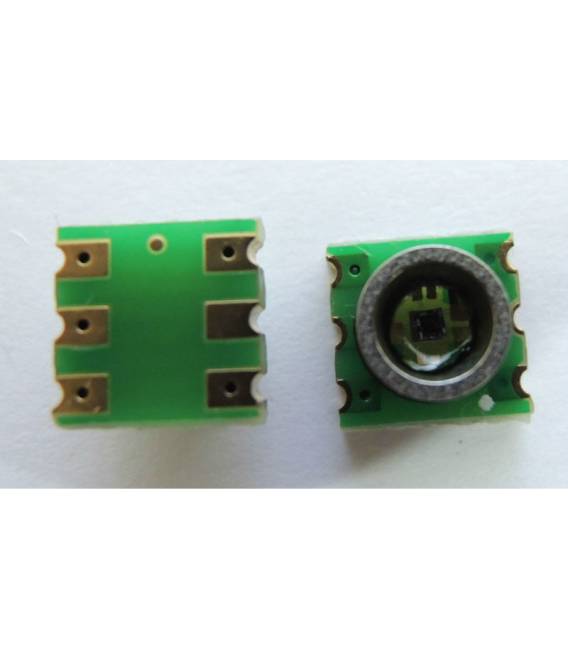

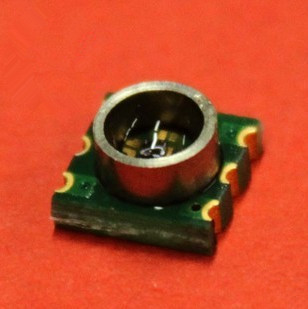

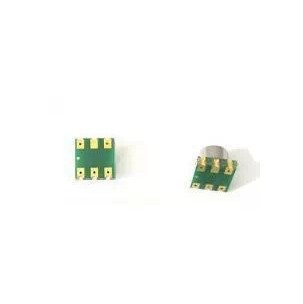

Sensore Pressione Assoluta MD-PS002-150KPaA per Arduino
Sensore Pressione Assoluta MD-PS002-150KPaA per Arduino - immagine 2
Sensore Pressione Assoluta MD-PS002-150KPaA per Arduino - immagine 3
Sensore Pressione Assoluta MD-PS002-150KPaA per Arduino - immagine 4
Sensore Pressione Assoluta MD-PS002-150KPaA per Arduino - immagine 5
Sensore Pressione Assoluta MD-PS002-150KPaA per Arduino - immagine 6

Sensore Pressione Assoluta MD-PS002-150KPaA per Arduino

Il prezzo originale era: 6,38 €.Il prezzo attuale è: 3,93 €. Escluso IVA

Sensore Pressione Assoluta MD-PS002-150KPaA per Arduino

Disponibile su ordinazione

COD: ARD00110 Categorie: ,

Descrizione

Sensore Pressione Assoluta MD-PS002-150KPaA per Arduino

CARATTERISTICHE PRINCIPALI:

Sensore di vuoto.

Attacco di pressione in acciaio inox.

Il rivestimento superficiale del chip lo protegge da vapore acqueo, polveri ecc.

Output: Segnale mV
Alimentazione elettrica: 5VDC o corrente costante 1 mA di
Precisione lineare: 0,25% FS

Corrente di emissione: 29mA
Gamma di comunicazione: 300m

150kpa pressione assoluta

100 KPA range di pressione (4295 psi)

Campo pressione dal vuoto (assoluta 0 pressione) al di sopra della pressione atmosferica 50kPa

Il range 15psi, il vuoto (-100kPa) anche essere usato per misurare (rilevazione pressione positiva e negativa).

Gamma standard di pressione: 0-15, 0-30, 0-50, 0-100Psia.

Prestazioni elettriche (22 C)

Temperatura di esercizio da -40 a 125 C.
Temperatura di stoccaggio -55 a 150 C.
Massima sovratensione 6X.
Pressione solita 2X.

Output Zero 8 mV / v / 10 mV / v
Output Full scale 65-115 mV / 75-125 mV / 170-280 mV<br di 0.20% FSO / 0.25% FSO
Isteresi e di 0,10% FSO
Coefficiente di temperatura di zero di 30 V / v / C
Coefficiente di temperatura di resistenza di 0,30% / C
Coefficiente di temperatura del -0.20% FSO / C
Zero isteresi termica 0,10% FSO<br a lungo termine del 0.20% FSO

<p essere utilizzato in svariati ambiti: automobilistico (manometro pressione, pompa d'aria, sensore MAP), industriale (interruttore del freno aerodinamico, rilevamento di perdite cavo, manometro portatile), medico (monitoraggio del paziente e apparecchiature diagnostiche, monitor della pressione sanguigna), ricerca (aerodinamica sensore di pressione assoluta in miniatura).

GENERALI

MODELLO

MD-PS002-150KPaA

MATERIALI

Pcb + componenti

COMPATIBILITA’

ARDUINO

COMPONENTI ELETTRICI

VOLTAGGIO DI IMPUT

5V

PESO E DIMENSIONI

PESO DEL PRODOTTO

2g

PESO DEL PACCHETTO

0,055 kg

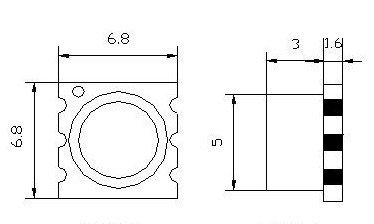

DIMENSIONI DEL PRODOTTO

(L x W x H)

0,7 x 0,7 x 0,3 cm

DIMENSIONI DEL PACCHETTO

(L x W x H)

3 x 2 x 2 cm

CONTENUTO DELLA CONFEZIONE

CONTENUTO DELLA CONFEZIONE

1 x Modulo

Abbiamo disponibili la scheda tecnica di tutti i componenti, qualora non fosse presente nella scheda download del prodotto inviaci un messaggio dal modulo contattaci e pubblicheremo la prima possibile nel nostro sito.

Tutorial: Come usare Sensore Pressione Assoluta MD-PS002-150KPaA

Il sensore di pressione assoluta MD-PS002-150KPaA è ideale per misurare la pressione atmosferica o fluidi in vari ambiti come meteorologia, automazione industriale e progetti DIY. È adatto sia a principianti che a maker più esperti che desiderano aggiungere funzionalità di monitoraggio della pressione ai loro dispositivi Arduino.

Cosa serve

  • Arduino Uno o compatibile
  • Cavo USB per connettere l’Arduino al PC
  • Sensore Pressione Assoluta MD-PS002-150KPaA

Passi

  1. Collegare il sensore ai pin A0, VCC e GND dell’Arduino usando i cavi jumper.
  2. Aprire Arduino IDE e creare un nuovo sketch.
  3. Inserire il codice per leggere il valore del sensore.
  4. Salvare lo sketch con nome significativo come ‘PressioneAssoluta’.
  5. Caricare lo sketch sull’Arduino tramite USB.
  6. Aprire la finestra Serial Monitor in Arduino IDE.
  7. Impostare la velocità di trasmissione a 9600 baud.
  8. Leggere i valori della pressione visualizzati nel Serial Monitor.

Codice di esempio

const int sensorPin = A0;

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(sensorPin);
  float voltage = (sensorValue / 1024.0) * 5.0;
  // Verifica sul datasheet per la conversione da tensione a pressione
  Serial.println(voltage);
  delay(1000);
}

Mini-progetto

Crea un sistema di allarme che invia una notifica via email quando la pressione atmosferica supera un certo valore critico.

Errori comuni

  • Non verificare il collegamento corretto dei pin.
  • Omettere l’installazione della libreria necessaria per leggere i valori del sensore.
  • Ignorare la conversione da tensione a pressione definita nel datasheet.
  • Non configurare correttamente la velocità di trasmissione in Serial Monitor.

Accessori consigliati

  • Modulo Wi-Fi ESP8266
  • Display LCD per Arduino
  • Batterie portatili per alimentazione esterna

Domande frequenti

Come posso convertire il valore analogico in pressione?
Verifica sul datasheet del sensore per trovare la relazione tra tensione e pressione.

Il sensore funziona con Arduino Mega?
Sì, ma assicurati di collegare al pin corretto dell’Arduino Mega.
