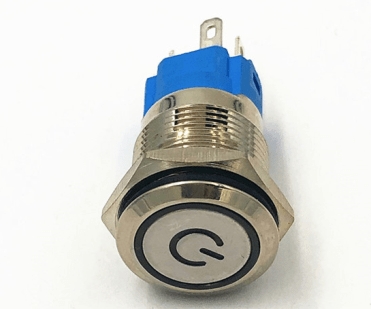

Segnale di alimentazione / 12 mm 12-24 V senza blocco automatico / pulsante interruttore senza blocco Rosso / Verde / Blu / Giallo

Descrizione

Cos’è

Il segnale di alimentazione a pulsante interruttore senza blocco è un componente utile per indicare lo stato di funzionamento del dispositivo. Con dimensioni di 12 mm, è progettato per lavorare con tensioni da 12 a 24 V.

Caratteristiche

• Diametro: 12 mm
• Tensione operativa: 12-24 V
• Pulsante interruttore senza blocco automatico
• Disponibile in colori rosso, verde, blu e giallo

A cosa serve

Questo segnale di alimentazione è ideale per progetti Arduino o altri sistemi elettronici che richiedono una visuale immediata dello stato dell’alimentazione. Puoi utilizzarlo per creare un sistema di monitoraggio dell’alimentazione semplice da integrare in pochi minuti.

Tutorial: Come usare Segnale di Alimentazione 12 mm

Questo segnale di alimentazione a pulsante è ideale per indicare lo stato di funzionamento del tuo dispositivo. È adatto sia ai principianti che agli esperti, offrendo una visuale immediata dello stato dell’alimentazione.

Cosa serve

• Arduino Uno
• Connessione di 4 conduttori (rosso, nero, verde, giallo)
• Pin di alimentazione

Passi

1. Collega il pin rosso del segnale al +5V della scheda Arduino.
2. Collega il pin nero del segnale alla massa (GND) della scheda Arduino.
3. Connetti i conduttori verde e giallo ai pin digitali di input sulla scheda Arduino per monitorare lo stato dell’alimentazione.
4. Scrivi uno sketch semplice che cambia la luminosità dei LED in base allo stato dell’alimentazione.
5. Verifica sul datasheet le specifiche del segnale di alimentazione per configurare correttamente i pin digitali su Arduino.

Codice di esempio

void setup() {
pinMode(2, INPUT);
pinMode(3, INPUT);
}

void loop() {
digitalWrite(LED_BUILTIN, digitalRead(2) || digitalRead(3));
}

Mini-progetto

Crea un sistema di monitoraggio dell’alimentazione per il tuo prossimo progetto Arduino in meno di 30 minuti. Collega il segnale di alimentazione ai pin digitali e utilizza uno sketch semplice per controllare la luminosità del LED integrato della scheda.

Errori comuni

• Non collegare correttamente i conduttori al +5V e GND.
• Ignorare l’utilizzo dei conduttori verde e giallo per il monitoraggio dello stato dell’alimentazione.
• Omettere di verificare le specifiche del segnale di alimentazione sul datasheet.
• Non utilizzare uno sketch Arduino appropriato per controllare lo stato dell’alimentazione.

Accessori consigliati

• Arduino Uno
• Stampa 3D Case per Arduino
• Set di connettori elettronici
• Sensori di temperatura

Domande frequenti

Qual è la tensione di funzionamento del segnale di alimentazione?
La tensione di funzionamento varia da 12 a 24V, verifica sul datasheet per specifiche dettagliate.

Come posso utilizzare il segnale di alimentazione senza collegarlo ad Arduino?
Puoi utilizzarlo direttamente in circuiti elettronici semplici dove serve un indicatore visivo dell’alimentazione.
