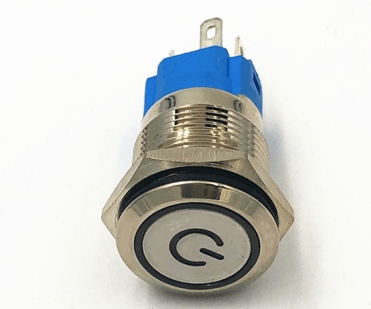

Segnale di alimentazione / 19mm 12-24V SelfLock / Pulsante interruttore a scatto Rosso / Verde / Blu / Giallo

Descrizione

Cos’è

Il segnale di alimentazione SelfLock 19mm da 12-24V con pulsante interruttore a scatto è un componente elettronico progettato per monitorare e controllare l’alimentazione in vari progetti. Questo pulsante SelfLock è dotato di un interruttore a scatto che mantiene la posizione premuta fino a quando non viene rilasciato manualmente, rendendolo ideale per implementare funzioni di sicurezza o di blocco temporizzato.

Caratteristiche

• Dimensioni: 19mm
• Variabili di tensione di funzionamento: 12-24V
• Colore pulsante: Rosso, Verde, Blu, Giallo
• Tipologia: Pulsante interruttore a scatto SelfLock

A cosa serve

Questo pulsante SelfLock è adatto per maker principianti e intermedi che lavorano su Arduino o altri microcontrollori. Può essere utilizzato per creare sistemi di sicurezza domestici, attivando un allarme quando il pulsante è premuto e bloccando l’accesso fino a quando non viene rilasciato. Inoltre, è compatibile con una vasta gamma di progetti elettronici che richiedono un controllo di alimentazione sicuro e affidabile.

Tutorial: Come usare Pulsante SelfLock 19mm 12-24V

Questo pulsante SelfLock è ideale per implementare funzioni di interruzione di sicurezza o di blocco temporizzato nei progetti di elettronica. È adatto per maker principianti e intermedi che lavorano su Arduino o altri microcontrollori.

Cosa serve

• Arduino o microcontrollore compatibile
• Cavo jumper
• Connessione di alimentazione 12-24V
• Connessione di massa
• Resistenza di pull-up (verifica sul datasheet)
• Software di sviluppo Arduino

Passi

1. Collegare il pulsante SelfLock al microcontrollore utilizzando i cavi jumper.
2. Verificare la polarità del pulsante: il polo positivo è di solito rosso, il negativo è nero (verifica sul datasheet).
3. Connettere il polo positivo del pulsante al pin di input del microcontrollore.
4. Connettere il polo negativo del pulsante a GND.
5. Collegare una resistenza di pull-up tra il pin di input e VCC (verifica sul datasheet).
6. Scrivere e caricare uno sketch Arduino per leggere lo stato del pulsante.
7. Testare il pulsante premendo e rilasciando per verificare che il microcontrollore rilevi correttamente i cambiamenti di stato.
8. Configurare il pulsante per la modalità di blocco temporizzato o di interruzione di sicurezza.

Codice di esempio

const int pulsantePin = 2; // Collega il pulsante al pin 2
int statoPulsante = LOW;
void setup() {
  pinMode(pulsantePin, INPUT_PULLUP);
  Serial.begin(9600);
}
void loop() {
  statoPulsante = digitalRead(pulsantePin);
  Serial.println(statoPulsante);
  delay(100);
}

Mini-progetto

Crea un sistema di sicurezza domestico che attiva un allarme quando il pulsante SelfLock è premuto e blocca l’accesso fino a quando non viene rilasciato.

Errori comuni

• Non collegare la resistenza di pull-up correttamente.
• Non verificare la polarità del pulsante.
• Non testare il pulsante prima di integrarlo nel progetto.
• Non configurare correttamente il pulsante per la modalità di blocco temporizzato.

Accessori consigliati

• Resistenze variabili
• Moduli di display LCD
• Allarmi acustici
• Moduli di comunicazione wireless

Domande frequenti

Qual è la differenza tra i colori dei pulsanti?
I colori indicano diversi stati di funzionamento o stati di errore.

Posso utilizzare questo pulsante con un Raspberry Pi?
Sì, ma potrebbe essere necessario aggiungere una resistenza di pull-up esterna.

Qual è la durata del blocco temporizzato?
Verifica la specifica del prodotto sul datasheet.
