Segmento di tubo digitale da 0,5 pollici 2 74HC595

Descrizione

Cos’è

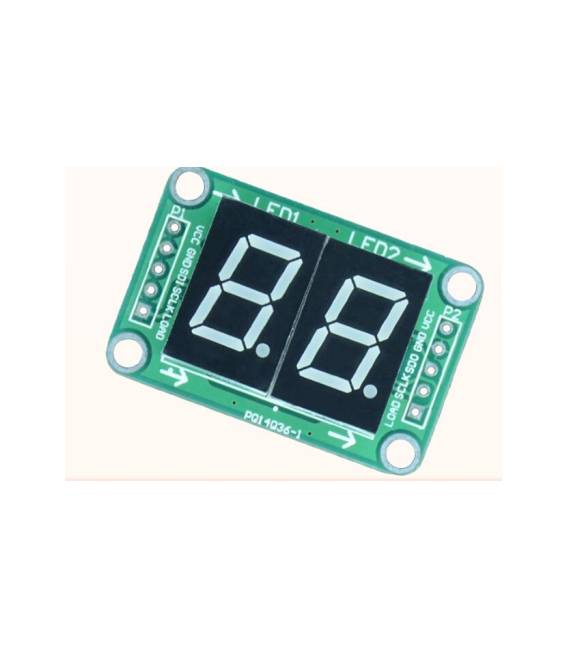

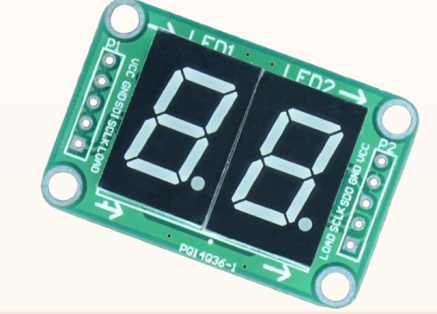

Il segmento di tubo digitale da 0,5 pollici 2 74HC595 è un componente elettronico composto da due chip 74HC595 e da due segmenti di tubo LED da 0,5 pollici. Il 74HC595 è un shift register utilizzato per gestire l’output di vari segmenti di tubo LED.

Caratteristiche

• Dimensioni: 0,5 pollici
• Numero di segmenti: 2
• Chip integrati: 2 x 74HC595

A cosa serve

Questo componente è utile per creare display multi-segmento con Arduino o altri microcontrollori. Puoi visualizzare numeri e lettere utilizzando i segmenti di tubo LED e il 74HC595 per gestire l’invio dei segnali digitali. È un componente ideale per i maker principianti e intermedi che desiderano realizzare progetti di visualizzazione.

Tutorial: Come usare Segmento di tubo digitale da 0,5 pollici 2 74HC595

Il 74HC595 è un shift register utilizzato per gestire l’output di vari segmenti di tubo LED. Utile per maker principianti e intermedi che vogliono creare display multi-segmento.

Cosa serve

• 74HC595
• Resistenze
• Segmenti di tubo LED
• Microcontroller Arduino

Passi

1. 1. Collega la VCC del 74HC595 a 5V del Arduino.
2. 2. Collega la GND del 74HC595 a GND del Arduino.
3. 3. Collega DS del 74HC595 a un pin digitale del Arduino (es. D2).
4. 4. Collega SH_CP del 74HC595 a un altro pin digitale del Arduino (es. D3).
5. 5. Collega ST_CP del 74HC595 a un terzo pin digitale del Arduino (es. D4).
6. 6. Collega i segmenti di tubo LED ai pin Q0-Q7 del 74HC595.
7. 7. Collega resistenze a terra per ogni segmento di tubo LED.
8. 8. Carica il codice Arduino per testare il 74HC595.

Codice di esempio

void loop() {
  shiftOut(dataPin, clockPin, MSBFIRST, 0x01); // Esegui l'output per il primo segmento
}

Mini-progetto

Crea un display 7-segmenti con 74HC595 e 7 segmenti di tubo LED. In 30 minuti puoi visualizzare numeri e lettere.

Errori comuni

• Non collegare correttamente i pin del 74HC595.
• Omettere la resistenza per il segmento di tubo LED.
• Usare un pin digitale del Arduino diverso da quello specificato.
• Omettere l’uso del comando shiftOut nel codice Arduino.

Accessori consigliati

• Segmenti di tubo LED
• Resistenze
• Cavo di collegamento
• Protoboard

Domande frequenti

Come posso connettere più 74HC595?
Collega i pin ST_CP di tutti i 74HC595 a un pin del microcontroller e i pin DS a pin consecutivi.

Quali resistenze utilizzare?
Utilizza resistenze di 220 ohm per ogni segmento di tubo LED.

Perché il display non si accende?
Verifica la connessione dei pin e il codice Arduino.

Posso utilizzare un’alimentazione diversa?
Verifica sul datasheet se è compatibile con un’alimentazione diversa da 5V.
