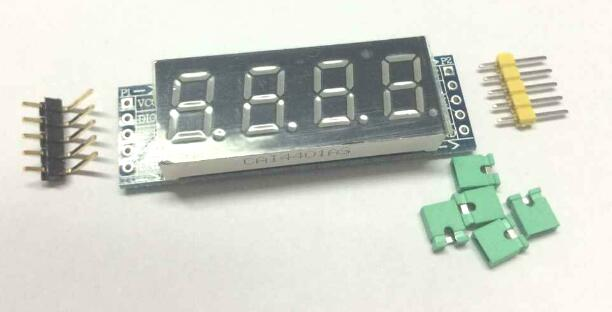

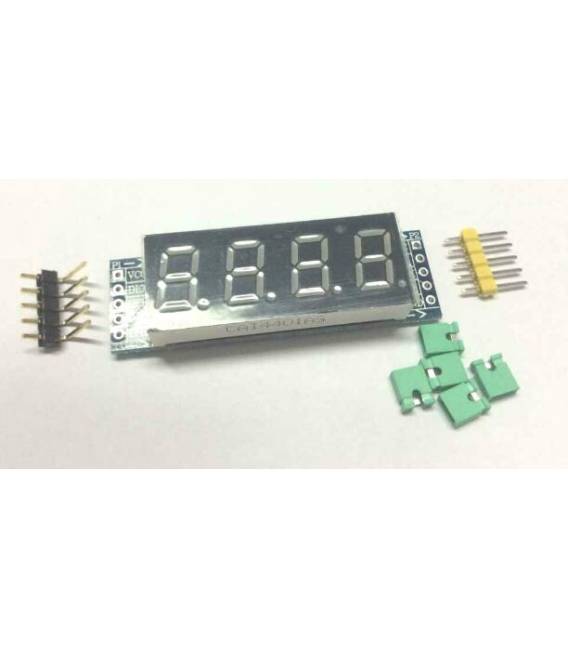

Display Digitale 0.4 pollici 4 Cifre 7 segmenti con modulo 74HC595

Descrizione

Cos’è

Il Display Digitale 0.4 pollici 4 Cifre 7 segmenti con modulo 74HC595 è un componente elettronico che permette di visualizzare numeri in formato 7 segmenti su un display di piccole dimensioni.

Caratteristiche

• Dimensioni display: 0.4 pollici
• Cifre visualizzabili: 4
• Tipo di segmentazione: 7 segmenti
• Modulo integrato: 74HC595

A cosa serve

Questo display è ideale per progetti Arduino che richiedono di visualizzare numeri in modo chiaro e comprensibile. Può essere utilizzato per creare contatori, schermi minimalisti o per visualizzare informazioni come tempo, temperatura o valori misurati da sensori. La compatibilità con il modulo 74HC595 semplifica l’interfacciamento con i microcontroller Arduino.

Tutorial: Come usare Display Digitale 0.4 pollici 4 Cifre 7 segmenti con modulo 74HC595

Questo display è ideale per progetti che richiedono di visualizzare numeri in modo chiaro e comprensibile, perfetto per principianti e maker intermedi.

Cosa serve

• Arduino o microcontrollore compatibile
• Cavo di alimentazione
• Resistenza 220Ω per ogni segmento del display

Passi

1. 1. Collega il VCC del display al VCC del microcontrollore (5V).
2. 2. Collega GND del display a GND del microcontrollore.
3. 3. Collega DIO del display al pin 2 del microcontrollore.
4. 4. Collega ST_CP del display al pin 3 del microcontrollore.
5. 5. Collega SH_CP del display al pin 4 del microcontrollore.
6. 6. Collega OEO del display a GND.
7. 7. Collega i segmenti del display (A, B, C, D, E, F, G) ai rispettivi pin del microcontrollore.
8. 8. Collega i segmenti dp (decimale) a GND se non utilizzato.
9. 9. Collega una resistenza 220Ω per ogni segmento del display.
10. 10. Carica il codice Arduino fornito.
11. 11. Verifica sul datasheet se i pin non sono chiaramente etichettati.
12. 12. Controlla la corretta alimentazione del display.
13. 13. Verifica la connessione dei pin DIO, ST_CP, SH_CP.

Codice di esempio

```void loop() {  byte data[] = {0x3F, 0x06, 0x5B, 0x4F};  for (int i = 0; i < 4; i++) {    digitalWrite(2, LOW);    shiftOut(3, 4, MSBFIRST, data[i]);    digitalWrite(2, HIGH);  }}```

Mini-progetto

Crea un cronometro semplice visualizzando i secondi passati su questo display.

Errori comuni

• Non verificare la connettività dei pin prima di caricare il codice.
• Alimentare il display con una tensione diversa da 5V.
• Omettere la resistenza per i segmenti del display.
• Collegare il VCC a GND accidentalmente.

Accessori consigliati

• Arduino Uno
• Resistenze 220Ω
• Cavo di alimentazione
• Sensori di temperatura

Domande frequenti

Come posso visualizzare un numero diverso sul display?
Modifica il byte `data[]` nel codice Arduino con il valore del numero desiderato.

Il display funziona con tensioni diverse da 5V?
Verifica sul datasheet per la tensione di alimentazione massima e minima.

Quali pin del display devo collegare al microcontrollore?
Collega DIO, ST_CP e SH_CP ai rispettivi pin del microcontrollore.
